小型龙门式三轴数控加工设备结构设计

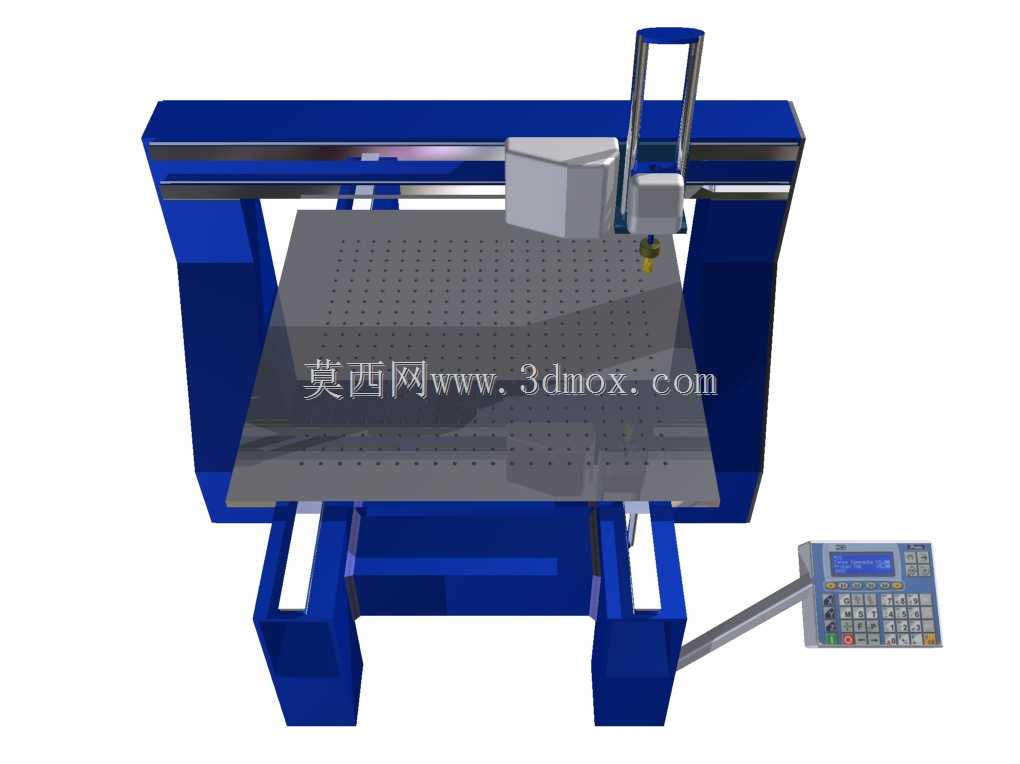

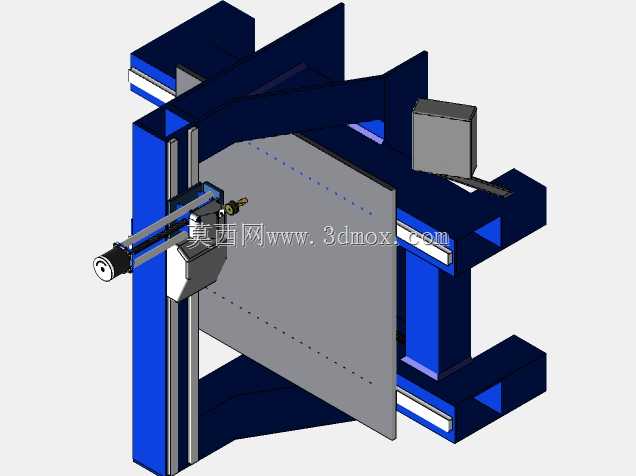

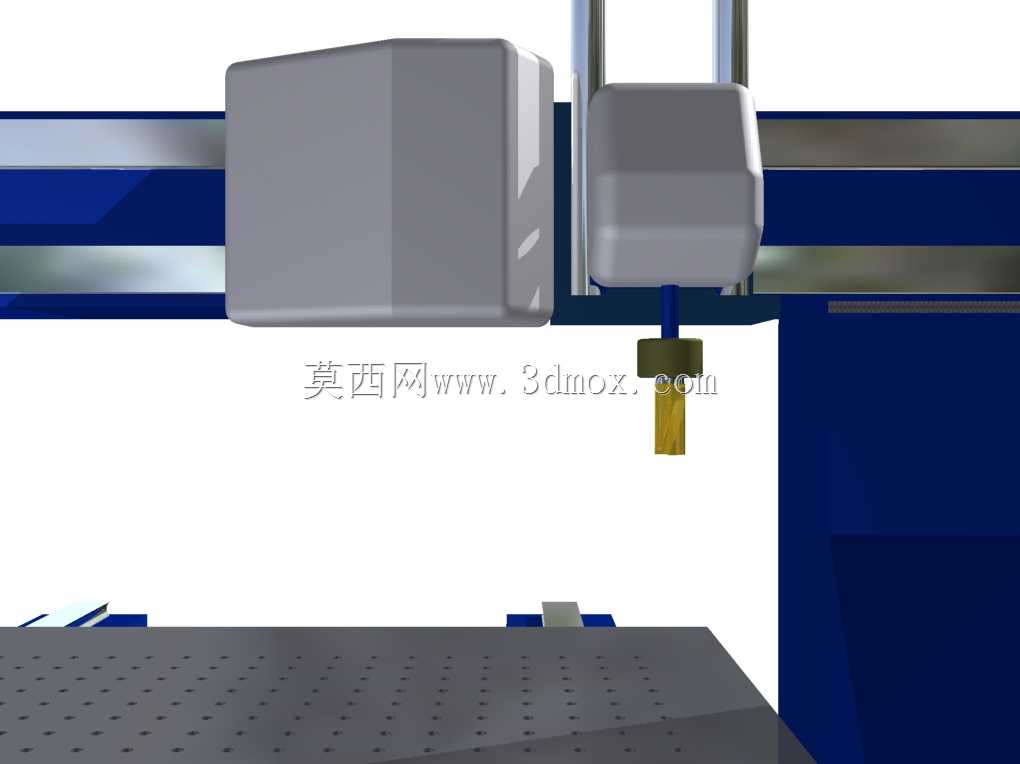

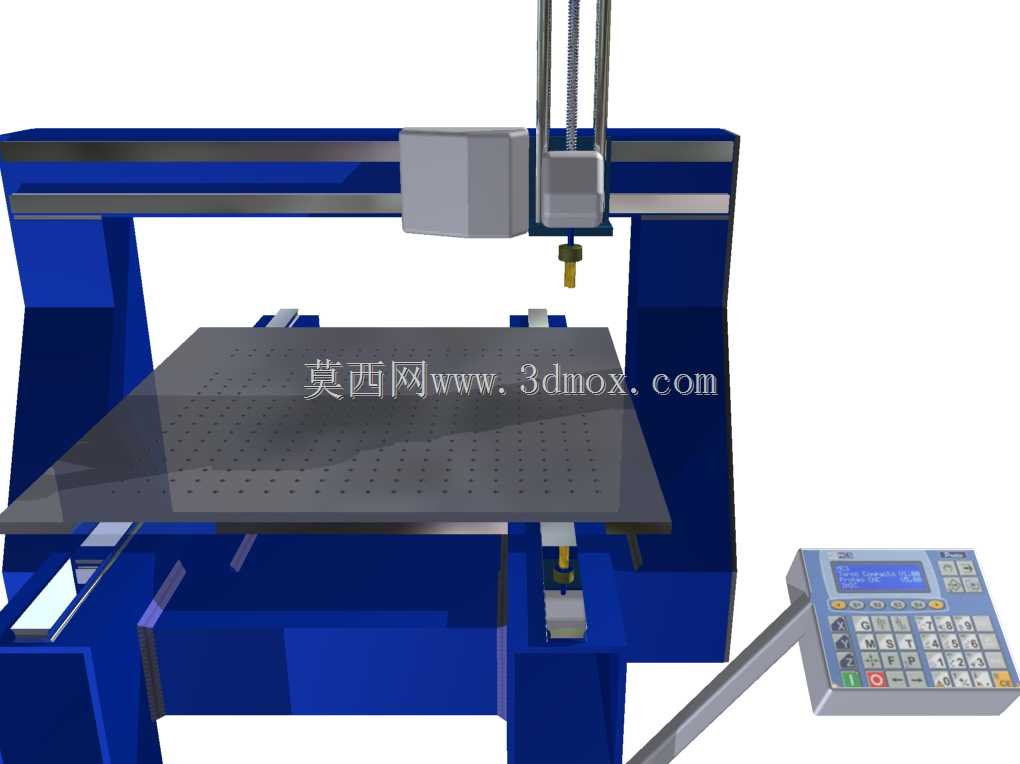

　　这款三轴数控加工设备采用龙门式跨梁布局，核心加工区域的工作台采用多孔阵列式铸铁平台设计，平台表面的阵列孔用于安装工装夹具、定位待加工工件，可适配不同尺寸的非金属、软金属材质工件的铣削、雕刻、钻孔加工需求，常见于小型加工门店、创客工坊、职业院校实训场景，可完成亚克力板雕刻、PCB板钻孔、软铝件小余量铣削、木工浮雕加工等作业。设备的龙门横梁采用整体式焊接结构，横梁上搭载X向移动滑座，滑座通过直线导轨与横梁连接，传动采用滚珠丝杠结构，保证移动过程中的定位精度，滑座上集成Z向主轴安装座，主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀，通过ER夹头实现刀具装夹，Z向行程可满足常规小尺寸工件的加工深度需求，

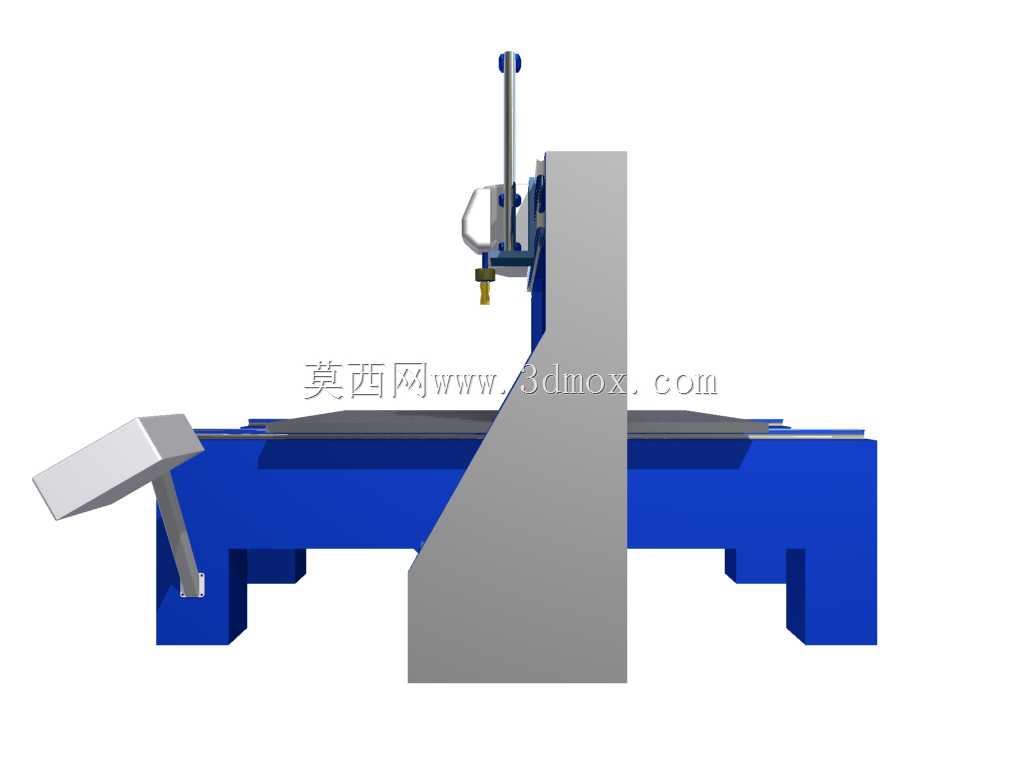

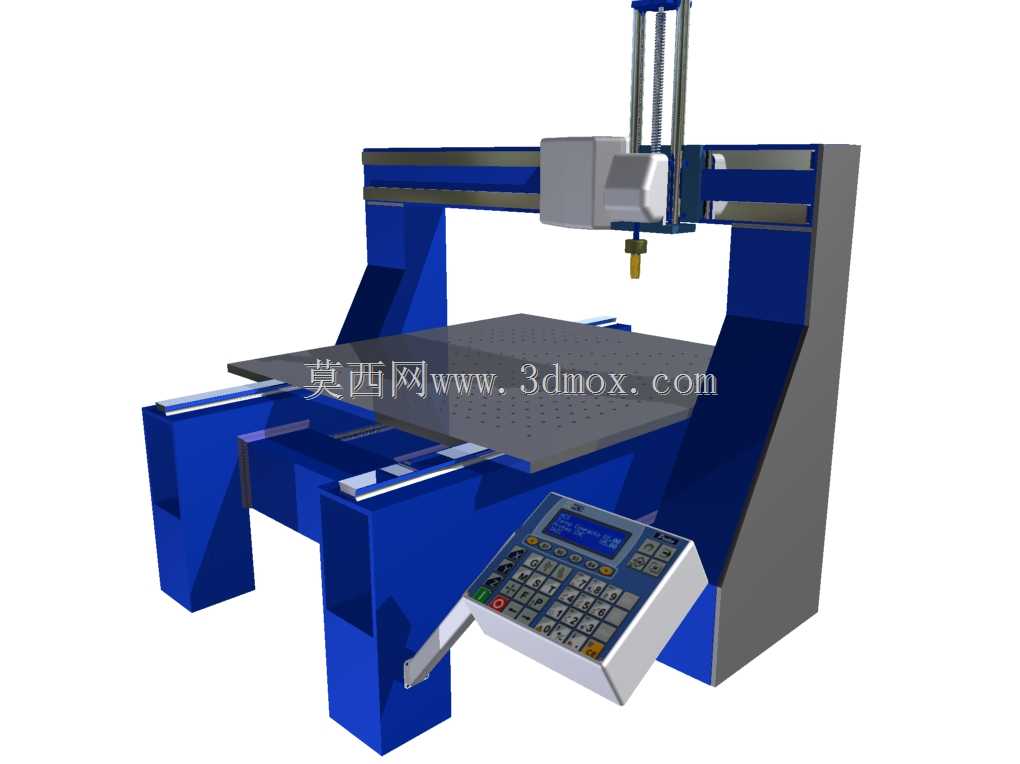

　　主轴的进给移动同样采用导轨加丝杠的传动组合，保证垂直方向的进给稳定性。设备的Y向传动集成在工作台两侧的床身基座上，龙门整体沿Y向导轨移动，这种动龙门的布局形式可以在相同占地面积下获得更大的X向加工行程，同时降低工作台移动带来的负载限制，适合加工幅面较大但重量较轻的工件。床身两侧的支撑腿采用箱式结构，内部预留加强筋布局，保证整体结构的刚性，减少加工过程中的振动，提升加工表面质量。设备的操作单元采用悬臂式安装结构，操作面板通过可摆动的悬臂连接在床身侧面，操作人员可以根据自身站位调整面板的角度与位置，面板上集成了状态显示屏、功能按键、数字按键、急停按钮与进给倍率调节旋钮，可直接完成程序调用、坐标设置、手动进给、加工启停等操作，

　　无需额外连接外置操作终端。从安装边界来看，设备整体占地尺寸适配小型加工车间的布局需求，不需要专门的设备基础，放置在平整的水泥地面即可完成调平安装，外接气源与电源即可投入使用，对安装场地的要求较低。设计过程中重点考虑了日常维护的便捷性，导轨、丝杠的润滑点都设置在易操作的位置，主轴的冷却风道采用开放式设计，可快速清理加工过程中附着的粉尘，电气线路全部采用拖链收纳，避免移动过程中线路磨损，延长设备的无故障运行时间。加工区域的四周预留了防护安装位，可根据使用需求加装透明防护挡板，防止加工过程中切屑飞溅，提升操作安全性。设备的坐标系原点设置在工作台左下角位置，对刀操作可通过面板手动控制各轴移动完成，也可适配外置对刀仪实现自动对刀，

　　降低操作人员的工作强度。在实际加工场景中，这类小型三轴数控设备可替代人工完成复杂轮廓的雕刻、铣削作业，加工一致性远高于手动操作，适合小批量定制化零件的加工生产，比如广告行业的标识雕刻、木工行业的装饰件加工、电子行业的治具制作等场景都能适配。
