轻量化镂空双铰接连接机械构件

　　做了快十年结构设计，这类双铰接连接构件在各类轻载传动、连杆联动场景里的出镜率其实比很多人想象的高，小到桌面级自动化设备的联动摆臂，大到轻型输送线的张紧调节支架、小型工装夹具的压紧连杆，都能看到同结构逻辑的零件，只是不同场景下的尺寸、载荷参数会做对应调整。这次做这个构件的三维建模时，最先敲定的是两端铰接孔的同轴度公差要求——毕竟这类连杆类零件最容易出问题的就是两端孔位平行度偏差，装上去之后转动卡滞、磨损快都是常有的事，所以建模初期就把两个铰接孔的基准统一，后续出工程图的时候形位公差标注也能直接对应，不用反复调整基准体系。

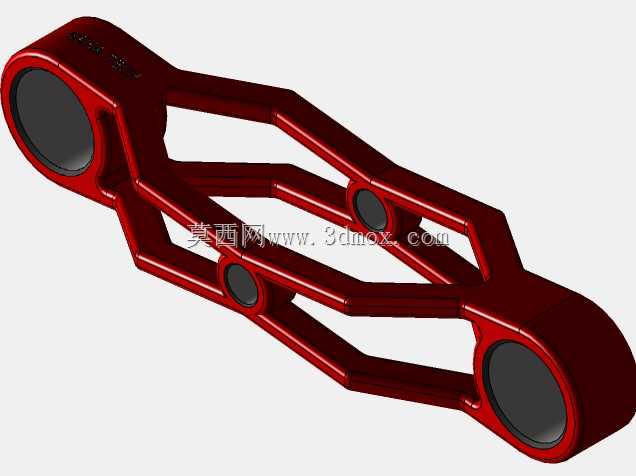

　　很多人看到中间的镂空结构第一反应是为了好看，其实完全不是，做结构设计的都懂，这类受交变拉压载荷的连杆件，实心结构不仅徒增重量，还容易在壁厚突变的位置产生应力集中，反而不如这种随受力路径走的镂空框架结构靠谱。建模的时候我特意沿着两端铰接孔的传力路径做了加强筋的走向布置，镂空区域的边缘全部做了大圆角过渡，避免锐角位置在受载时产生应力集中点，之前踩过类似的坑，早期做同类型零件的时候为了加工方便把镂空边缘做成直角，样机跑了不到三个月就在直角位置出现了疲劳裂纹，后来改成圆角过渡之后疲劳寿命直接提了三倍多。

　　关于安装边界，两端的铰接孔是标准的圆柱通孔，适配常规的圆柱销与带肩衬套，安装时不需要额外做避让结构，构件整体的外轮廓在摆动过程中不会和周边常规间距的安装架产生干涉，建模的时候我特意做了全行程的运动仿真，确认整个摆动角度范围内构件的外轮廓包络都在预设的安装空间内，不会出现运动剐蹭的问题。构件的壁厚是根据轻载场景的受力计算选定的，整体重量比同载荷等级的实心连杆轻了近六成，对于需要做往复运动的连杆结构来说，减重带来的惯性降低收益非常明显，不仅能减少驱动端的动力损耗，还能降低铰接位置的冲击载荷，延长衬套和销轴的使用寿命。

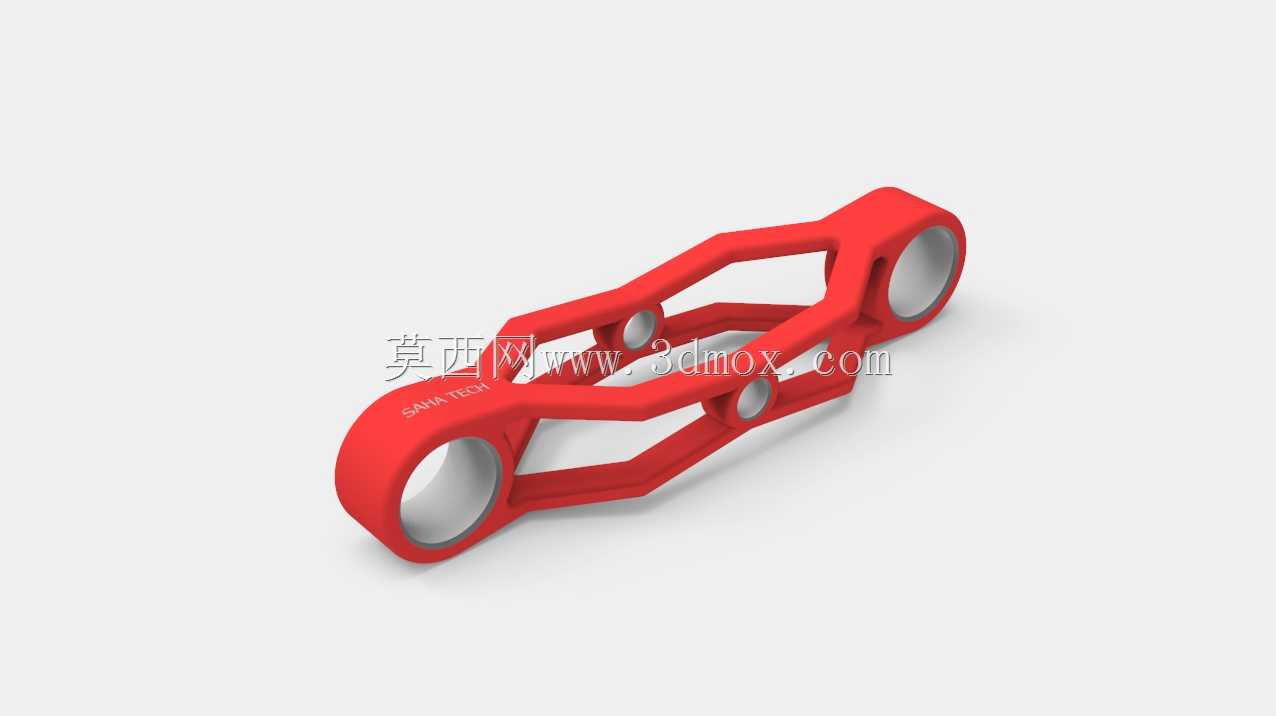

　　表面的红色涂装不是随便选的，在设备里这类运动联动构件通常会用警示色标注，方便设备运维人员快速识别活动部件，检修的时候能第一时间注意到避让，避免安全隐患。构件上预留的标识刻印位置是在非受力的平面区域，不会因为刻印标识导致局部应力集中，之前有同行把零件号刻在受力筋上，结果刻印位置成了疲劳断裂的起始点，这类细节在建模的时候就要提前考虑到，不能等后续出问题再返工修改。

　　从加工工艺角度来说，这个构件如果是小批量试制可以用尼龙或者树脂3D打印做功能验证，批量生产的话可以采用压铸或者粉末冶金工艺，建模的时候所有的拔模角度、壁厚均匀性都已经做了对应调整，不需要后续做工艺性修改就能直接开模，两端的铰接孔预留了精加工余量，压铸成型之后只需要铰孔就能达到装配精度要求，不需要复杂的二次加工，能有效控制量产的加工成本。

　　实际使用场景里，这类构件通常和销轴、复位弹簧配合使用，组成平面连杆机构的一部分，实现动力的传递或者运动轨迹的转换，比如在小型分选设备的拨料机构、桌面工装的快速夹紧结构里，这类双铰接连杆都是核心的传力零件，设计的时候除了本身的结构强度，还要考虑和周边铰接座的配合间隙，间隙太小容易卡滞，间隙太大又会有传动空程，建模的时候我把铰接孔的公差带选成了H7，适配常规的g6公差销轴，既能保证转动顺畅，又能把空程控制在可接受的范围内。
