TO247封装五管铝型材散热器结构

　　功率半导体在工业控制板、伺服驱动、开关电源、逆变模块以及通讯设备内部长期处于高频开关状态，器件封装表面的热流密度很高，若热量不能及时导出，芯片结温会快速逼近额定上限，进而引发温漂、保护误动作甚至封装热失效。TO-247 是大功率 MOSFET、IGBT、快恢复二极管常用的直插封装，单管通常依靠螺丝穿过封装孔固定在散热面上。本结构围绕五只 TO-247 器件并排布置的散热需求展开，主体采用挤压铝型材思路成型，底部为较厚的基板，上方延伸出多层平行薄鳍片，利用铝的高导热性把器件接触面的热量快速扩散到整个基板，再由鳍片增大与空气的换热面积。

　　从实际装配看，五只晶体管沿基板长度方向依次贴装，器件孔位与基板上的安装面保持对应，装配时可在金属背板与散热器之间涂覆导热硅脂或加装绝缘导热垫片，既降低接触热阻，也满足带电器件与散热器之间的绝缘要求。基板厚度在设计中没有过度削弱，原因是功率器件压紧后需要足够的平面刚度，若基板过薄，螺丝锁紧时容易产生局部凹陷，使封装底面与散热面不能完全贴合，反而增大热阻。鳍片采用等间距直立布置，片间形成连续风道，自然对流条件下热空气可沿鳍片间隙向上流动；在机柜内加装轴流风扇时，气流能够横向穿过鳍片通道，换热系数明显提升。

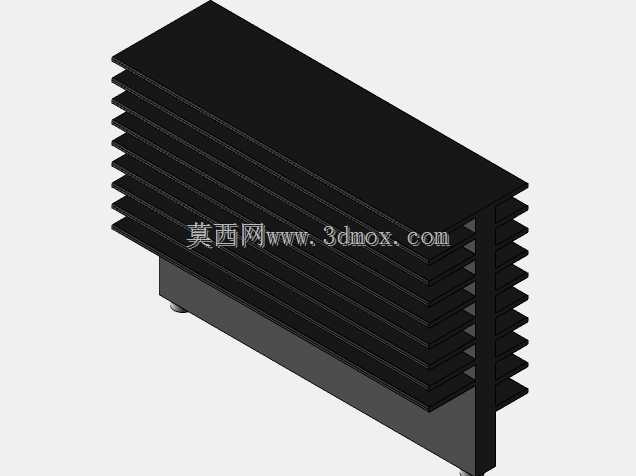

　　外形边界方面，该散热器整体呈长方体，长度覆盖五只 TO-247 器件的排布范围，宽度兼顾鳍片展开面积与板卡安装空间，高度则由鳍片高度和基板厚度共同决定。模型中鳍片从基板两侧及上部连续伸出，侧边也保留散热齿，使器件集中发热区域不仅能向顶部散热，也能通过侧面齿片向周围空气放热。底部两侧可见安装支脚结构，用于把散热器整体固定在 PCB、绝缘支架或设备底板上；支脚位置避开晶体管引脚走线区，防止装配后与焊点、铜箔或邻近元件发生干涉。

　　建模时需要重点控制几处结构关系：其一是基板安装面的平面度，散热面应保持连续平整，不应在器件压紧区域开设突兀缺口；其二是鳍片根部过渡，挤压型材中薄鳍片与基板交接处通常带有小圆角，既能降低成型应力，也能减少热流在根部的收缩；其三是多器件间距，TO-247 本体宽度、螺丝孔、引脚弯曲半径都要留出操作空间，相邻管子不能贴得过紧，否则烙铁、螺丝刀和绝缘片装配都会受限；其四是散热器与周边电容、脉冲变压器、端子排的高度差，在功率板布局中需提前校核，避免盖上外壳后鳍片顶到壳体或压线。

　　这类散热器并不追求复杂外形，而是围绕热传导路径做结构取舍。热量从芯片经封装金属背板、导热界面材料进入铝基板，再沿基板横向扩散并分配到各层鳍片，最终通过对流和辐射散出。鳍片数量增多可以提高换热面积，但片距过小会在自然对流中增加空气流动阻力，灰尘积累后也容易堵塞通道；因此片距、片厚和高度需要结合设备内风速、环境温度以及允许温升综合平衡。对于多管并联或同一散热面上安装多只器件的场景，还要关注器件之间的热耦合，居中位置的管子周围散热条件相对弱于边缘器件，布局时可把功耗较大的器件适当靠向风道入口或两端。

　　三维结构完整表达了基板、多层鳍片、侧边散热齿和底部安装支脚的关系，可用于板卡阶段的空间干涉检查、散热方案评审以及型材截面参考。工程应用中，设计人员可依据器件功耗核算所需热阻，再调整型材长度、鳍片高度和安装方向；若设备长期高负载运行，可配合强迫风冷、温度传感器和降额曲线进行验证。整体结构简洁、加工连续性好，适合小批量电子设备中多只 TO-247 功率器件的集中散热安装。
