大众高尔夫III汽车后桥短轴结构设计

　　这款短轴是前置前驱车型后桥的核心承载连接件，主要应用于大众高尔夫III车型的非驱动后悬架结构中，承担后轮轮毂与后桥羊角的连接载荷传递作用。日常行驶过程中，短轴需要承受车辆垂直载荷、过弯时的侧向载荷以及制动工况下的纵向冲击载荷，是保障后轮行驶稳定性的关键安全零件。

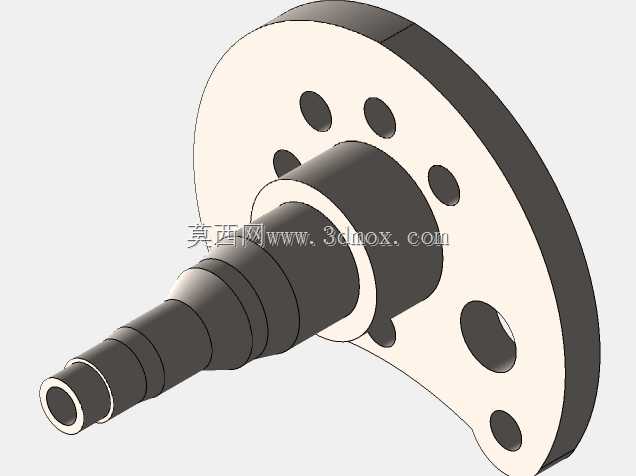

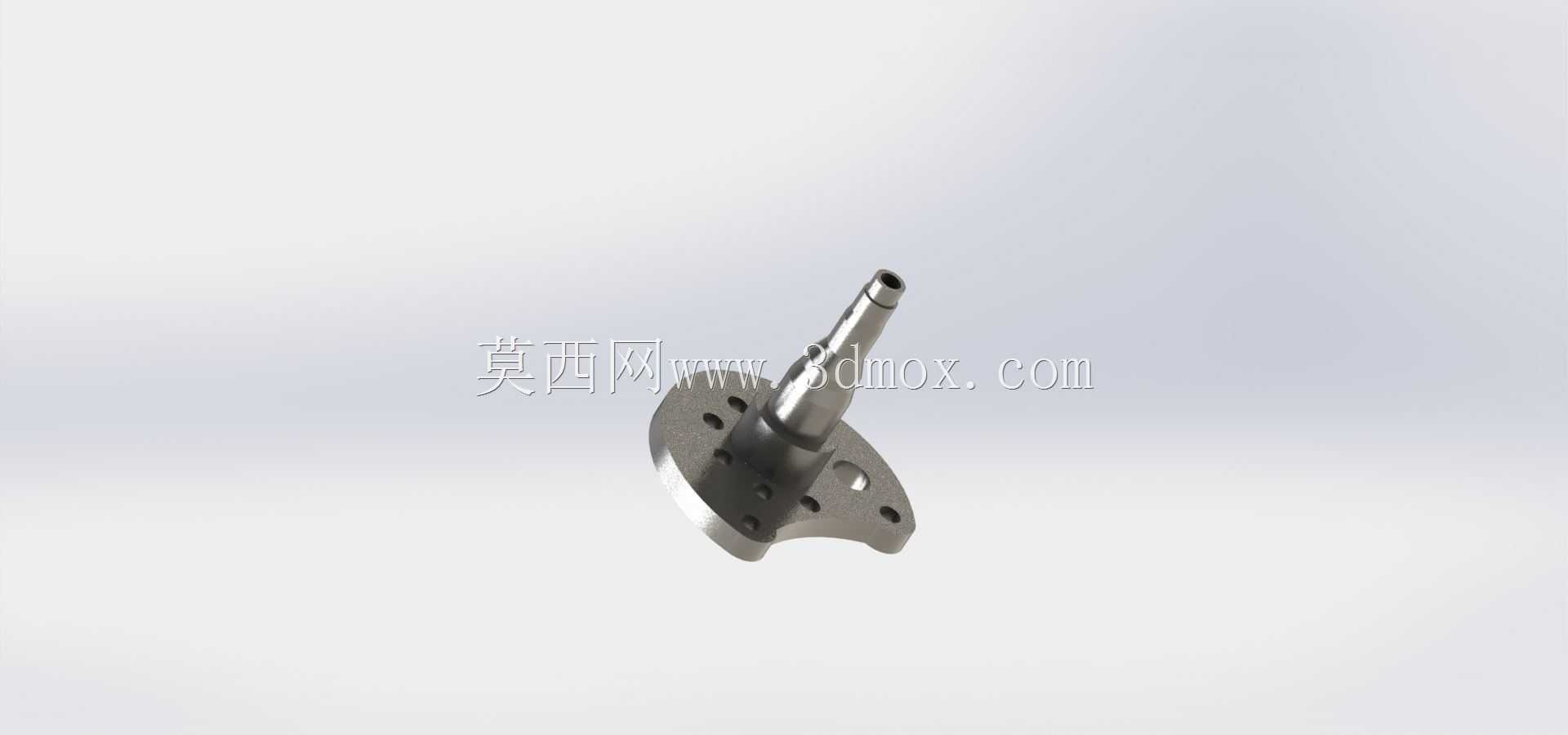

　　从功能特性来看，该短轴采用一体化锻造毛坯加工成型，轴身设置多级阶梯结构，最外侧细轴段用于匹配轮毂轴承内圈定位，轴端的中心孔与螺纹结构用于轮毂轴承的锁紧固定，避免车辆行驶过程中轴承出现轴向窜动。靠近法兰盘的轴肩位置做了圆角过渡处理，可有效降低应力集中系数，应对交变载荷下的疲劳失效风险。法兰盘采用异形非对称结构，盘面分布多个螺栓过孔，分别对应制动底板安装位、后桥羊角连接位以及轮毂防尘罩固定位，孔位的位置度公差控制在0.05mm以内，保证装配后各部件的同轴度要求。

　　设计过程中首先参考同级别车型后轴的载荷谱数据，确定轴身各段的直径参数，结合轮毂轴承的标准选型尺寸匹配轴段配合公差，轴承安装位采用k6过渡配合，保证轴承内圈与轴的同步转动，避免跑圈磨损。法兰盘的轮廓形状根据后桥羊角的安装空间做了适配优化，切除非承载区域的多余材料，在保证结构强度的前提下降低零件自重，符合底盘轻量化的设计方向。轴身表面做了高频淬火处理，淬火层深度控制在1.5-2mm，表面硬度达到HRC55-60，提升轴身的耐磨性能与抗疲劳强度，法兰盘安装面做铣削精加工，平面度公差不超过0.02mm，保证制动底板安装后无偏斜，避免制动抖动问题。

　　安装边界方面，该短轴的轴身总长度适配对应车型后桥羊角的安装深度，法兰盘最大外轮廓直径需避开制动鼓的内部运动空间，装配时轴身从羊角内侧穿入，法兰盘端面与羊角安装面完全贴合后通过螺栓紧固，外侧依次套装轮毂轴承、制动鼓、轮毂单元，最后通过轴端锁紧螺母施加规定预紧力矩，预紧力矩需控制在180-220N·m范围内，既保证轴承无间隙，又避免预紧力过大导致轴承过热烧蚀。日常维保场景中，该短轴的检测主要关注轴身磨损量、法兰盘变形量以及轴颈圆角位置的裂纹情况，当轴身轴承位磨损量超过0.05mm时需进行更换，避免引发轮毂松旷、行驶跑偏等故障。

　　在实际底盘匹配中，该短轴的定位基准选择轴身两端中心孔，一次装夹完成所有轴段与法兰端面的加工，保证各配合面的同轴度误差控制在0.03mm以内，减少后轮运转时的跳动量。法兰盘上的每个安装孔都做了倒角处理，避免螺栓装配时出现卡滞，同时分散螺栓头部的压应力，防止孔边出现压溃变形。轴身的非配合表面做了氧化发黑处理，提升零件的防锈能力，适应底盘复杂的涉水、泥沙飞溅工况。不同于驱动桥的半轴结构，这款后短轴不传递驱动力矩，所有结构设计都围绕承载与定位功能展开，没有设置花键等动力传递结构，整体结构更简洁，可靠性更高，能够满足家用轿车15万公里以上的正常使用需求。
