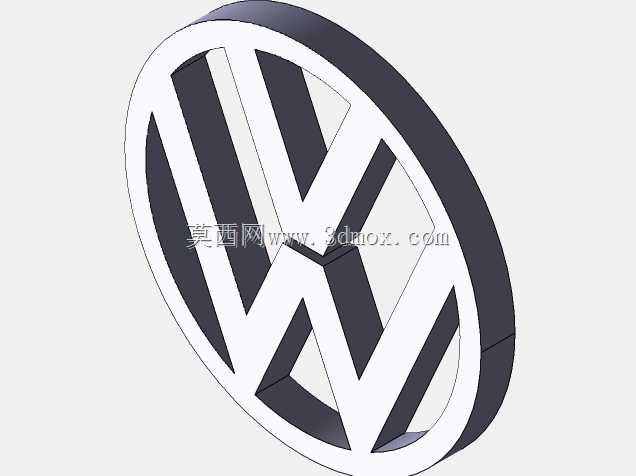

大众汽车品牌标识立体车标结构

　　该结构围绕乘用车前脸品牌识别件展开，主体为环形外框与内部VW字母组合形成的一体式立体标识。实际装车场景中，这类零件通常布置于前进气格栅中央、尾门钣金凹陷区或轮毂盖中心，承担品牌识别、外观装饰与安装定位作用。面向格栅安装时，标识背部需要预留卡脚、粘接平面或螺接柱位置；面向尾门布置时，则要控制外轮廓与钣金曲面之间的贴合间隙，避免边缘翘起、积水或视觉错位。

　　从造型逻辑看，外圈采用连续圆环承载整体边界，内部字母通过加粗笔画与圆环相连，使标志在远观时具有较高辨识度。三维处理上，平面图案被赋予均匀厚度，外缘形成侧壁，正面保留黑白分区对应的凸起或凹陷关系。工程建模时不能只把二维logo直接拉伸，需要关注笔画交汇处的材料连续性：V与W上下叠合区域若完全按图形重叠处理，容易产生细碎面、零厚度边或布尔冲突；合理做法是先整理外轮廓与内部镂空区域，再统一生成实体，保证相邻笔画在交接位置平滑过渡。

　　标识类零件虽然尺寸不大，但对外观质量敏感。正面可见区域应避免拔模方向造成的侧面露白，圆环厚度要与字母厚度协调，过厚会使标志显得笨重，过薄则在注塑、镀铬或涂装后缺乏立体感。若采用塑料基材，常见结构为ABS或PC/ABS本体，表面经喷漆、镀铬、高光黑处理或覆膜实现黑白对比；背部可设置浅窝以减轻重量，同时保留边缘加强筋，防止装配按压时出现塌陷。筋位不宜直接贯通到正面可视面下方，尤其在圆环窄边和字母粗笔画位置，需预留足够肉厚，防止缩痕影响高光表面。

　　安装边界方面，圆环外径决定了与格栅饰圈、尾门开孔或后备厢亮条的配合关系。设计时应先确认整车外饰面的曲率：平面安装可直接使用平直背部；曲面安装则需将标识背侧随形偏置，或增加弹性泡棉胶层补偿公差。正面高度方向不宜突出周边饰条过多，否则洗车、擦拭或低速轻微接触时容易受侧向力；背部卡脚也应避开格栅内部传感器、摄像头视野和气帘通道。若用于新能源车辆前部，还需核查标识后方是否涉及雷达波穿透区域，此时材料、厚度和镀层都要与感知件性能匹配，不能单纯按装饰件处理。

　　建模过程中，环形外框、内部字母和镂空槽需要保持清晰的拓扑关系。外圆侧壁可设置轻微拔模角，便于模具脱模；字母正面棱线可根据外观要求增加小圆角，使高光沿笔画连续流动。镂空区域不是简单开孔，其边缘同样属于可视面，应控制毛刺、锐边和积漆风险。对于需要发光的版本，正面黑白分区还可能转化为透光与遮光区域，内部需预留LED导光件、线束通道和密封空间；对于普通粘贴版本，则可把背部做成浅凹面，容纳双面胶并控制胶层压缩量。

　　该模型适合作为车标类外观件的基础练习：从二维标志识别、轮廓重建、实体增厚，到安装面、圆角、拔模和工艺约束的处理，都能体现结构设计中外观与制造之间的平衡。放到整车环境里，它不是孤立装饰，而是与格栅型面、尾门曲面、材料工艺、装配公差和感知质量共同关联的外饰零件。
