62毫米机器人行走橡胶轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679513
  • 62毫米机器人行走橡胶轮结构设计
  • 62毫米机器人行走橡胶轮结构设计

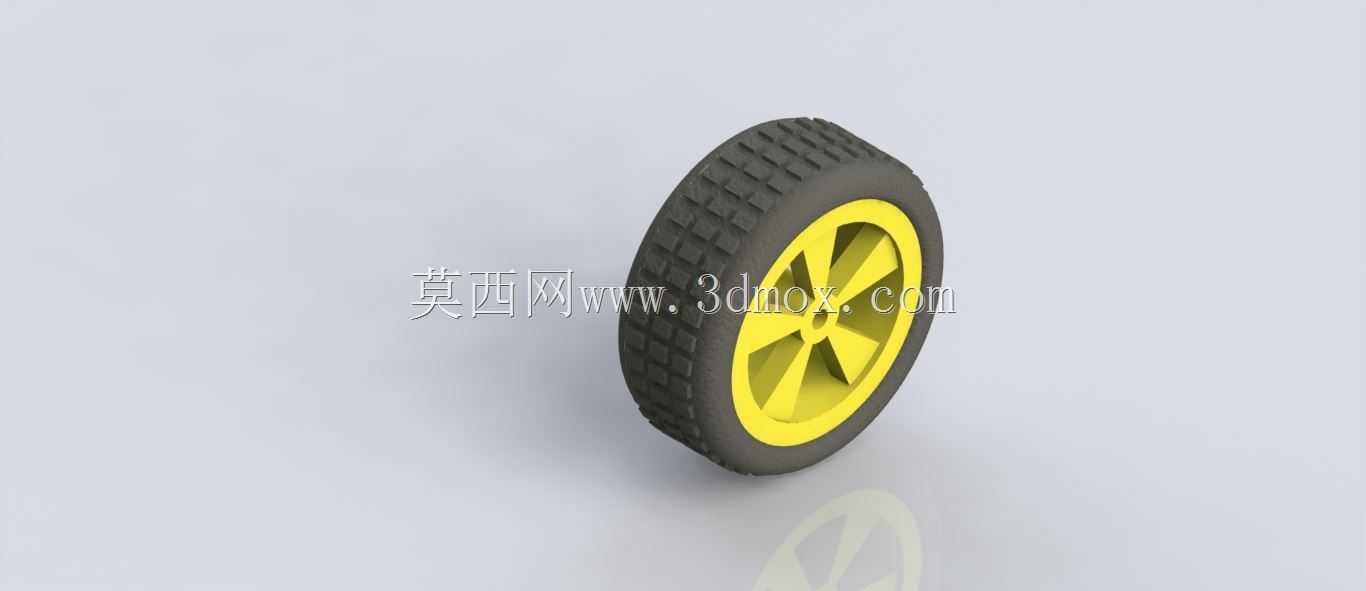

  小型移动底盘在实验室巡检、教学竞赛、轻载AGV以及服务机器人开发中,行走轮往往不是独立采购后随意装配的标准件,而是与电机输出轴、底盘侧板、轴承座和地面工况共同约束的功能部件。这个轮体外径62mm、宽度62mm,尺寸比例接近宽面小轮,适合在紧凑底盘上承担支撑与滚动任务。轮宽较大的直接价值在于降低接地压强,当地面为瓷砖、PVC地坪、木纹板或轻度粗糙水泥面时,接触斑更稳定,机器人起步、制动和小半径转向时不容易出现侧滑。

  从结构上看,轮体分为外层橡胶胎和内侧黄色轮毂两部分。胎面采用连续块状花纹,花纹沿圆周分布并带有横向沟槽,这种形式并非为了高速车辆排水,而是针对低速机器人增加边缘咬合能力。室内地面常有灰尘、细砂或拼接缝,光面胎在这些表面容易打滑;块状花纹能让胎面在受压时产生局部变形,增大有效摩擦,同时沟槽给微小颗粒留出避让空间,减少颗粒被压在胎面与地面之间造成的滚动跳动。胎侧保留一定厚度,可在侧向碰撞或越过低矮门槛时缓冲冲击,避免轮毂直接受力。

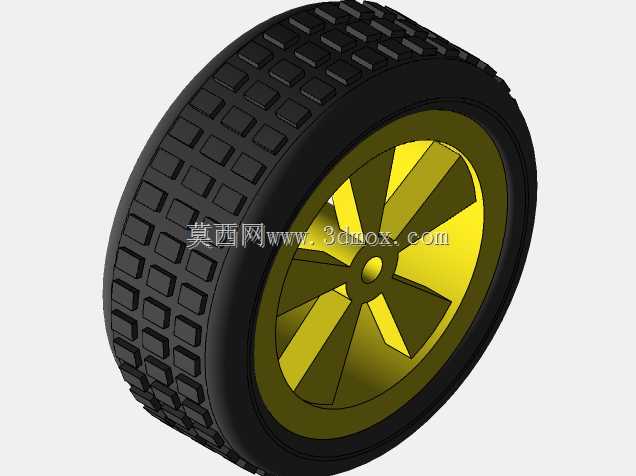

  轮毂采用辐条式造型,中心区域用于与轴套、联轴器或轮轴连接,外圈形成环形支撑边,将橡胶胎约束在径向和侧向。辐条之间的镂空并非单纯外观处理,在小尺寸轮件中,它能减轻旋转质量,降低电机加速时的惯量负担,也便于注塑成型时材料均匀填充和冷却。对于教学机器人或轻载搬运平台,轮体转动惯量虽然绝对值不大,但在步进电机、小型直流减速电机功率有限的情况下,减小惯量能够让启停响应更干脆,里程计反馈也更不容易因轮体迟滞而产生误差。

  62x62mm的边界尺寸在底盘布局中需要重点校核。外径决定安装高度,轮心到底盘底面的距离约为半径与胎体压缩量之和;设计侧板孔位时,不能只按理论半径取数,还要考虑橡胶受载后的下沉量。若底盘承载电池、电机和控制板后总重集中在两轮或四轮上,胎面压缩会使底盘实际离地间隙减小,越障高度也随之下降。轮宽62mm则影响两侧支架间距,轮毂轴向长度、挡圈位置、联轴器外径以及锁紧螺钉空间都要在这个宽度内协调。若采用轴穿式安装,中心孔与轴的配合应避免过紧导致转动卡滞,也不能过松造成轮体偏心;若采用 D 型轴或扁位连接,则需在轮毂中心预留对应防转结构。

  在实际使用场景中,这类轮子常见于差速驱动底盘。左右两轮分别由减速电机驱动,通过转速差实现转向,后方或前方增设万向轮形成支撑。宽胎面可以提升差速转向时的横向稳定性,但也要注意转向摩擦:胎面越宽、接地越长,原地转向阻力越大。对于自重较轻的机器人,62mm宽面轮仍可顺畅转向;若底盘负载较大,则应在电机扭矩、轮胎材料硬度和接地长度之间重新平衡。橡胶材质不宜过软,过软会增加滚动阻力并使胎体发热变形;过硬则会牺牲抓地力,在光滑地面上出现空转。

  建模时应把轮胎与轮毂作为装配关系处理,而不是简单合并成一个实体。轮胎外圈需要表达花纹沟槽、胎肩圆角和胎唇位置;轮毂则要体现中心安装孔、辐条厚度、外圈挡边以及可能的加强筋。装配校核中,轮胎内圈与轮毂外圈之间应有可靠包紧量,防止滚动时橡胶与塑料轮毂相对滑动。若用于3D打印验证,轮毂可采用PLA或PETG打印,胎面则需另选橡胶、硅胶或聚氨酯件;若用于小批量注塑,轮毂壁厚应尽量均匀,辐条与轮缘交接处设置圆角,减少应力集中和缩痕。

  该轮的设计思路体现了小型移动设备对结构紧凑性、抓地可靠性和装配经济性的综合要求。它不追求高载荷,而是在有限直径下提供足够接地面积,在有限宽度内完成轮毂支撑与轴系连接,在低速运行中保证滚动平顺、转向可控和维护方便。结构工程师在选型或复刻时,应结合底盘重量、电机扭矩、轴端形式、地面材质和越障需求,对中心孔、胎面硬度、轮毂材料及固定方式进行同步校核,才能让轮体真正成为底盘行走系统中的稳定环节。
