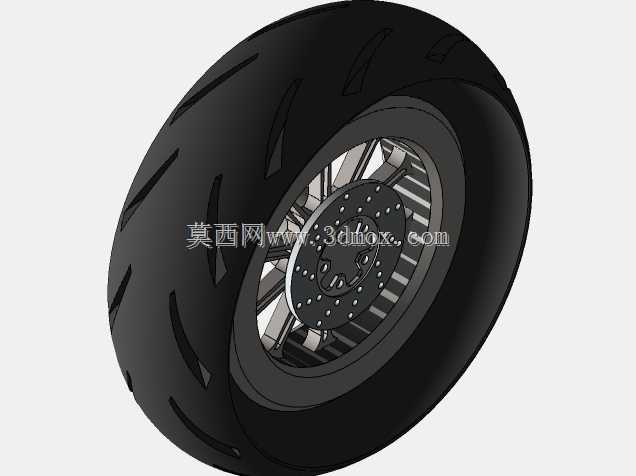

R15V2摩托后轮子午线轮胎轮组结构

　　这套轮组结构针对中小排量运动摩托后轮使用场景设计，匹配15英寸轮辋安装规格，适配日常通勤、轻度赛道体验的行驶需求，核心承载车辆后半部载荷，同时传递驱动扭矩、承担制动过程的制动力矩输出。设计阶段首先梳理后轮的受力边界：车辆满载状态下后轮垂向载荷上限对应180kg整备质量分配，驱动扭矩输出峰值对应15N·m轮端扭矩，制动工况下单侧刹车盘的制动力矩上限匹配常规浮动卡钳的夹紧力参数，所有结构件的强度校核均围绕这三个核心工况展开，避免冗余设计带来的不必要重量增加。轮胎部分采用子午线胎体结构，胎面花纹采用不对称斜向沟槽布局，沟槽深度从胎冠中心向胎侧逐步递减，干地行驶时胎冠中心的连续橡胶区域可保证最大接地面积，提升直线加速与重刹时的抓地极限，

　　湿地工况下斜向沟槽可快速破除接地面水膜，降低滑水风险，胎侧采用高屈挠配方设计，过弯侧倾时可提供连续的形变支撑，避免胎侧过度弯折带来的操控迟滞。轮辋部分采用分体式压合结构设计，轮辐为多辐条镂空布局，每根辐条的截面采用变厚度设计，靠近轮毂安装座的位置厚度更大，向轮缘方向逐步收窄，既保证辐条的径向、侧向抗冲击能力，又能有效降低轮辋整体转动惯量，提升加速响应性。轮毂中心的安装座匹配常规后平叉的轴孔尺寸，预留了链轮安装的法兰定位面，同轴布置的钻孔刹车盘采用浮动连接结构，刹车盘与轮毂安装座之间预留0.2mm的轴向窜动间隙，可补偿制动过程中的热形变，避免刹车盘受热翘曲带来的制动抖动问题。安装边界方面，轮组整体轴向宽度控制在160mm以内，

　　轮胎充气后最大外径适配R15规格的轮拱空间，不会与后平叉、挡泥板等周边部件产生运动干涉，中心安装轴的直径匹配常规后摇臂的轴套尺寸，刹车盘的安装孔位、节圆直径与市售主流后卡钳支架通用，链轮安装座的孔位可适配420、428两种常规规格的后链轮，无需额外修改转接座即可完成装车适配。建模过程中对轮胎的胎面曲率、轮辋的胎圈座角度均按照实际装车参数还原，胎圈座的15度锥角完全匹配轮胎胎圈的安装角度，可保证充气后胎圈与轮辋的密封压力，避免高速行驶时胎圈脱开的风险，轮辐的镂空位置做了圆角过渡处理，避免应力集中带来的辐条断裂隐患，刹车盘的散热钻孔采用交错排布，既可以降低刹车盘整体重量，又能在制动时通过钻孔形成的气流带走摩擦热量，延缓制动热衰减的出现。
