分体式便携手机充电插头结构设计

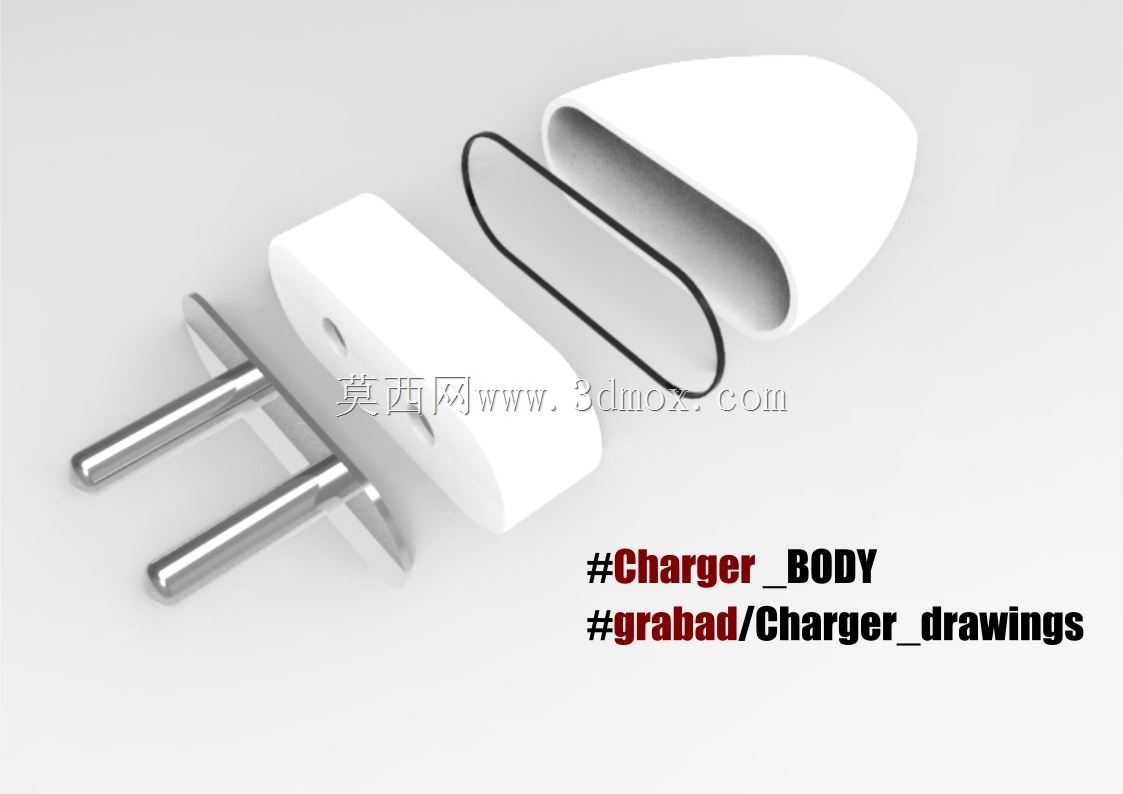

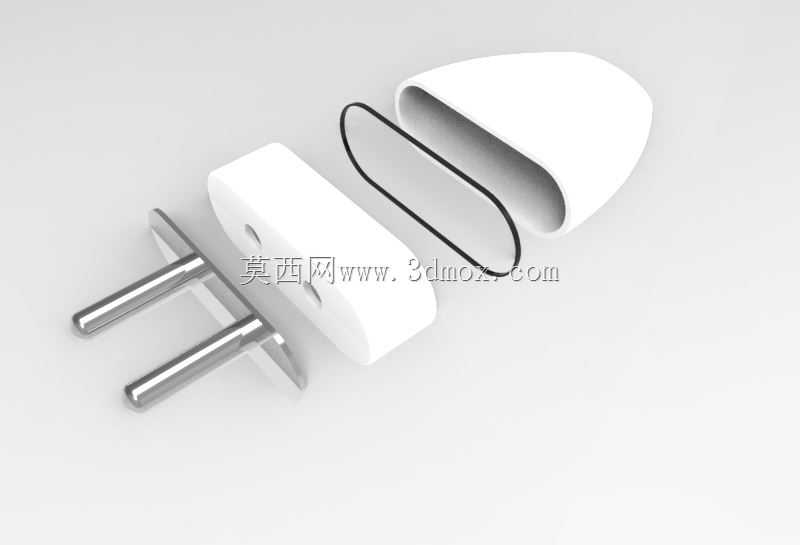

　　这款充电插头的结构设计，首先要适配日常随身使用的场景，不管是通勤揣在牛仔裤口袋、通勤包侧袋，还是出差放在笔记本电脑包的收纳隔层里，都不能出现刮蹭其他物品、插脚误触金属物件导致短路的隐患，所以在结构拆分上做了插脚组件与外壳主体的分体式设计，插脚部分采用标准两扁插的国标尺寸，插脚的金属件采用铜包钢材质，既保证插拔时的结构强度，不会因为多次插拔出现插脚弯折变形，也能保证导电接触的稳定性，插脚与内部PCB板的连接采用铆压结构，避免焊接点在长期插拔受力后出现虚焊脱落的问题。外壳主体的流线型弧面设计不是单纯为了外观好看，实际是考虑到手持插拔时的受力角度，弧面刚好贴合拇指与食指的捏持弧度，插拔时不需要用太大的力就能顺利从墙面插座、插排上拔出，

　　不会出现因为外壳太滑捏不住，拽着充电线拉扯导致线芯断裂的情况。外壳上下盖的配合采用卡扣加密封胶圈的结构，胶圈的压缩量控制在0.3mm，既可以满足日常使用时的防泼溅要求，比如桌面不小心洒了少量水不会渗进内部造成电路短路，也不会因为卡扣过紧导致后期维修拆解时撬坏外壳卡扣。内部的空间布局上，把高压整流部分和低压输出部分做了物理隔离，隔离筋的厚度做到1.2mm，满足安规要求的电气间隙距离，避免高压部分对低压输出造成电磁干扰，影响充电时的手机触控稳定性。输出端的USB接口固定在外壳的对应卡槽内，接口周围做了0.2mm的凸台限位，插入充电线时不会因为受力偏移导致接口开焊。整体的外形尺寸控制在长度42mm、宽度28mm、最大厚度22mm，

　　这个尺寸刚好适配市面上绝大多数插排的相邻插孔间距，不会出现插了这个充电器之后挡住旁边插孔的情况，安装边界上，插脚伸出外壳的长度是14mm，符合国标插座的插入深度要求，插入墙面插座后，外壳与墙面的间隙控制在2mm以内，不会因为间隙过大导致插头受外力时出现松脱。在实际使用场景中，这款充电器除了给手机充电，也能适配蓝牙耳机、便携充电宝、小型数码外设的5V充电需求，内部的电路保护结构覆盖过流、过压、过热三个维度，当输出电流超过额定值时，限流电路会自动切断输出，避免损坏被充电设备，外壳材质选用阻燃ABS材料，阻燃等级达到V0级，即使内部电路出现异常升温，外壳也不会出现明火燃烧的情况。设计过程中还考虑了长期插拔的磨损问题，插脚表面做了镀镍处理，

　　镀层厚度控制在3μm，既可以防止铜质插脚长期暴露在空气中氧化生锈导致接触不良，也能降低插拔时的摩擦阻力，经过上千次插拔测试后，插脚的磨损量不会影响正常的导电接触。上下壳的分型面设置在外壳侧面的弧面切线位置，合模后不会出现明显的披锋，握持时不会有刮手的毛边，外壳表面做了细晒纹处理，不容易残留指纹和日常使用的划痕，长期使用也能保持外观的整洁度。内部的元器件布局尽量把重量较大的元器件靠近插脚一侧，这样插入插座后整体的重心靠近墙面，不会因为重心外偏导致插头在自身重量作用下慢慢松脱，尤其是在使用墙面暗装插座的时候，这个重心设计能大幅提升插接的稳定性，避免出现接触不良导致的充电断续问题。
