三角腔体HHO电解产气装置结构

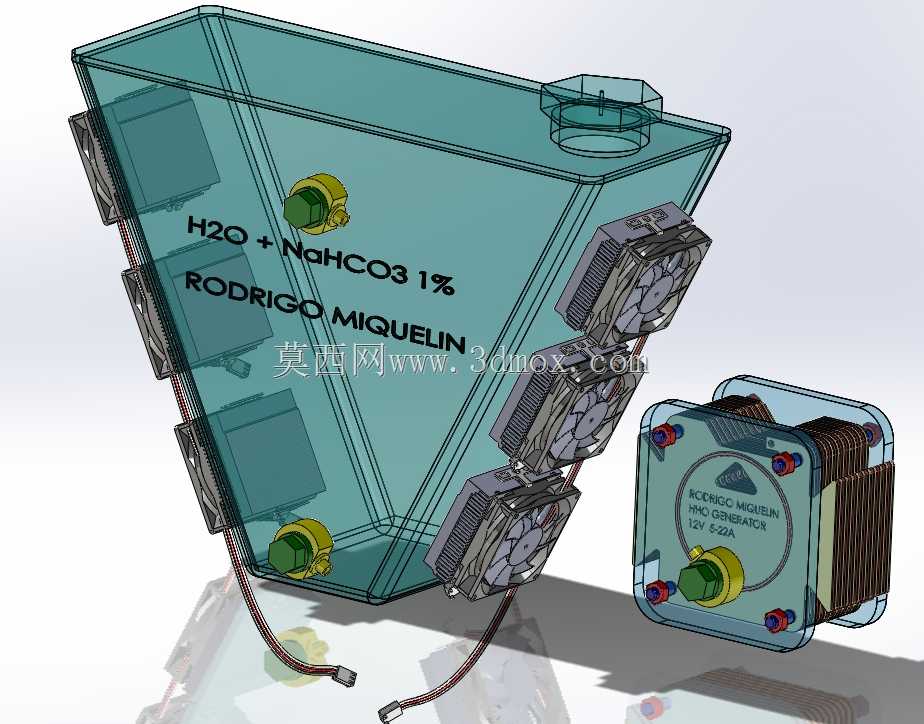

　　这套三角腔体HHO电解产气装置的结构方案，面向小型车载助燃、实验教学演示、便携式氢氧焰加工以及小型气体发生测试等场景展开。装置本体采用透明耐电解液的三角棱柱腔体作为主反应空间，腔体内部可容纳低浓度碳酸氢钠水溶液，通电后通过极板电解产生氢氧混合气体。三角截面并非单纯的外观处理，而是在有限安装空间内兼顾了液面观察、电极布置、散热风道和外部附件挂载：三个立面分别承担不同功能，其中一侧布置多组轴流散热风扇，相邻立面预留电极接线与液位观察区域，顶部集中设置加注口与出气接口，底部布置排液或循环接口，使流体、电气和散热路径在空间上互不干扰。

　　从实际用途看，HHO装置的核心在于稳定电解、气液分离和温升控制。小型设备在连续工作时，电流通过电解液会产生明显热量，若热量不能及时带走，腔体内液体温度升高会带来产气波动、材料老化以及密封风险。该方案将风扇直接贴装在腔体外侧，形成沿立面的强制对流冷却区，风扇与腔体之间通过安装框和紧固件固定，便于后期维护时单独拆卸。腔体顶部的多边形凸台用于加注和气体汇集，出气口位于高位，可减少液体随气体带出；侧面黄色接头分别承担液体加注、排放或传感器接入功能，接口位置避开风扇安装区，管路弯折半径更容易保证。

　　结构设计上，透明壳体有利于直接观察气泡生成状态、液位高度和内部沉积物，这对实验类和演示类设备尤其重要。腔体边角采用加强过渡，避免薄壁透明件在装配应力和液体压力下出现微裂。外部风扇、接头和端盖均围绕三角壳体的平面区域布置，安装面经过局部加厚或凸台处理，使螺钉锁紧力不直接作用在薄弱壁面上。右侧配套的方形控制或电源模块独立成盒，盒体上设置接线端子、开关和散热片，与主反应腔体之间通过线缆连接；这种分区方式把带电控制部件与潮湿电解环境隔开，降低接线端子被电解液雾气侵蚀的概率。

　　安装边界方面，三角主体适合贴靠在车厢侧壁、实验台架或设备角落处，利用三角形的一个立面作为支撑面，另外两个立面留出散热和操作空间。风扇外侧需要保留进风、出风距离，不能紧贴其它板件，否则强制散热效果会明显下降。顶部加注口应保留操作高度，便于补液和观察排气；底部接头附近则要预留软管插拔和排液容器位置。方形模块可独立固定在邻近面板上，其散热片方向应与自然对流或风扇风向一致，接线端朝向便于检修的一侧。整体建模时需重点核对腔体壁厚、密封槽位置、接头螺纹规格、风扇安装孔距以及线缆走向，尤其要保证透明壳体与端盖之间的压紧面连续，避免装配后出现渗漏。对于结构工程师而言，该装置的参考价值在于把反应腔体、冷却附件、管路接口和控制模块整合到紧凑外形中，同时仍保留可制造、可装配和可维护的工程边界。
