工作台用螺杆式双夹口台钳结构设计

　　这款台钳的结构设计完全围绕机加工、装配工位的实际装夹需求展开，没有多余的装饰性结构，所有几何特征都服务于装夹刚性与操作便利性。从实际应用场景来看，这类台钳既可以固定在钳工工作台的台面上完成锉削、划线、小型零件装配的夹持作业，也可以通过底座的四个安装孔固定在钻床、小型铣床的工作台上，承担轻负荷切削加工时的工件定位夹紧功能，覆盖了维修工位、小批量零件加工工位、教学实训工位的绝大多数装夹需求。

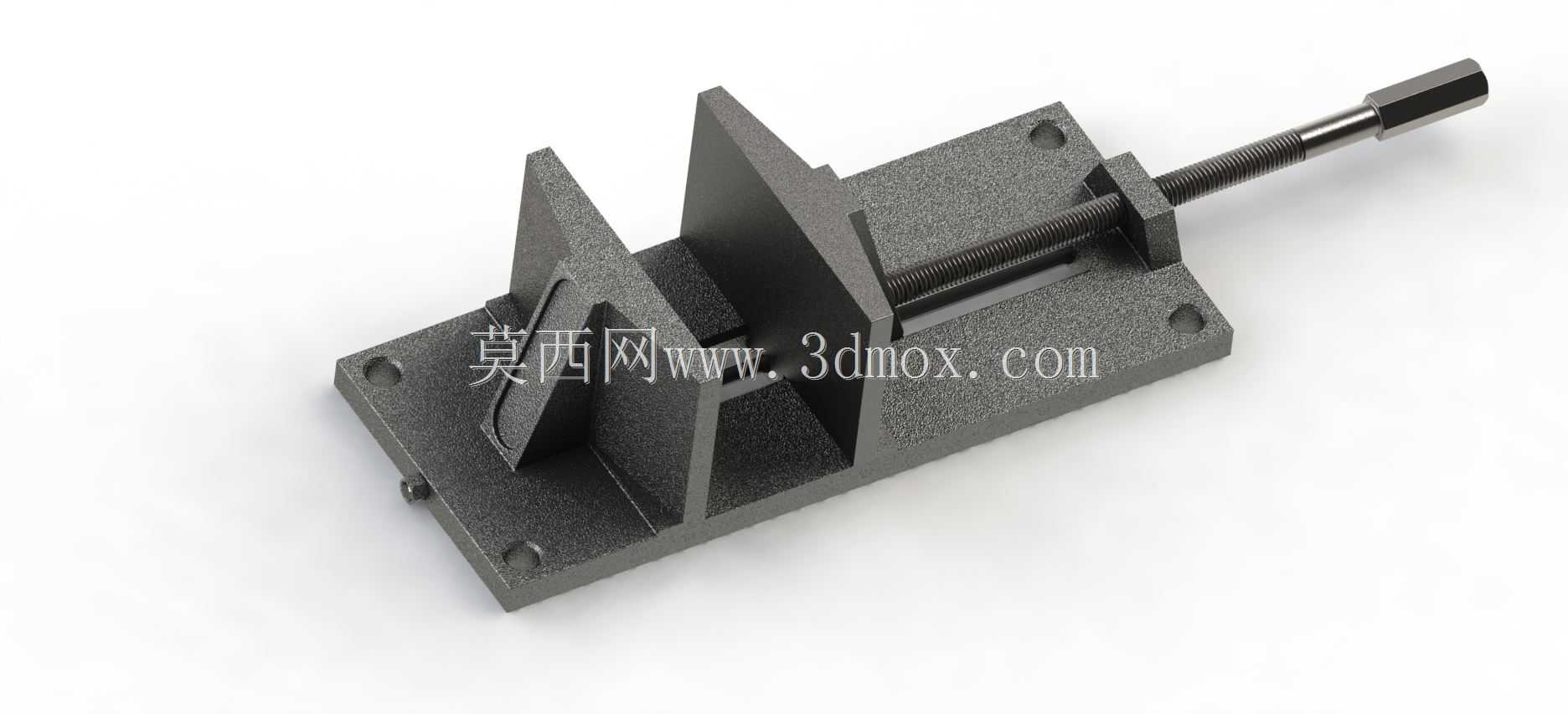

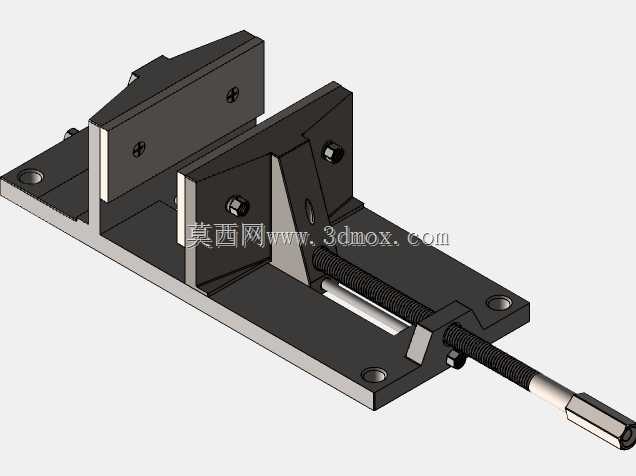

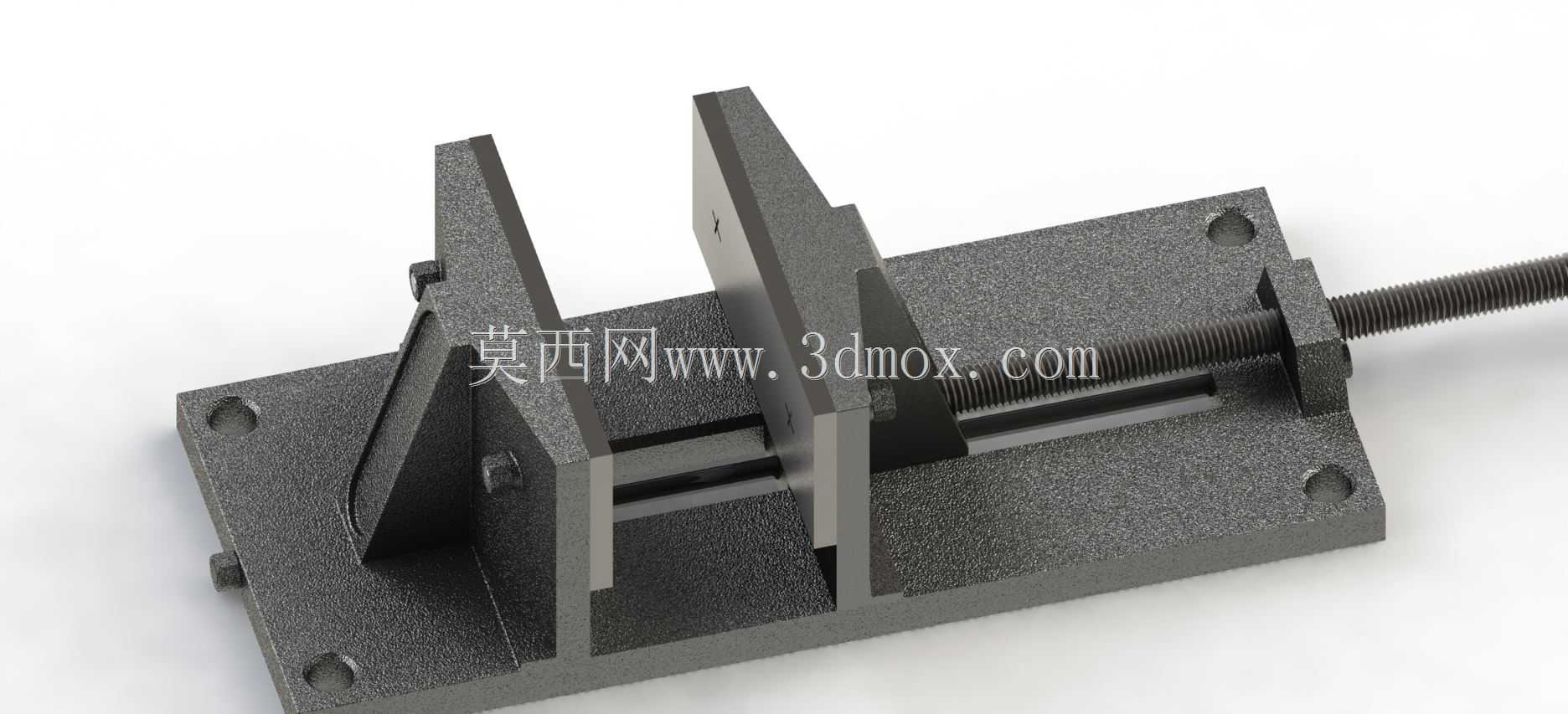

　　从功能特性上看，它采用了对称式双活动夹口设计，和传统单活动钳口的台钳不同，两个夹块都可以沿底座的导向槽同步移动，对中装夹的精度更高，装夹长条状、对称结构的零件时，不需要反复调整工件的中心位置，能有效减少装夹找正的时间。夹紧动力来自贯穿两个夹块的梯形传动螺杆，螺杆和夹块之间采用间隙配合的传动结构，转动螺杆端部的操作段时，两个夹块会沿导向槽同步相向或反向移动，梯形螺纹的自锁特性可以保证装夹完成后不会因为加工振动出现夹口松动的问题，不需要额外增加锁紧结构就能维持足够的夹紧力。

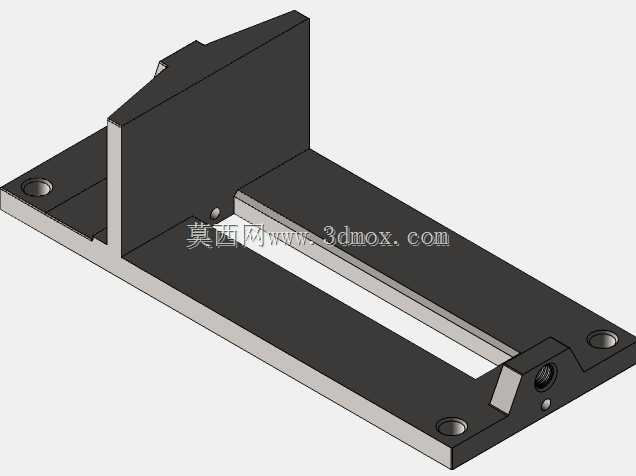

　　设计思路上，底座采用了整体式的铸铁结构构型，导向槽和底座一体加工成型，夹块的滑动面和导向槽的配合面预留了合理的间隙，既保证滑动过程顺畅无卡滞，又能控制夹块的晃动量在装夹精度允许的范围内。每个夹块的外侧都设置了三角形的加强筋结构，筋板从夹块的夹持面根部一直延伸到滑动底座的上表面，在夹块受到夹紧反力的时候，筋板可以抵消夹块的倾覆力矩，避免夹口出现上翘的问题，保证夹持面和工件表面完全贴合，不会出现夹伤工件或者装夹歪斜的情况。底座上的四个沉头安装孔分布在底座的四个角位置，安装孔的间距符合常规钳工台、小型钻床工作台的T型槽间距标准，不需要额外加工过渡连接板就可以直接完成安装固定，安装孔采用沉头设计，固定螺栓的头部不会突出底座上表面，不会干涉夹块的滑动行程。

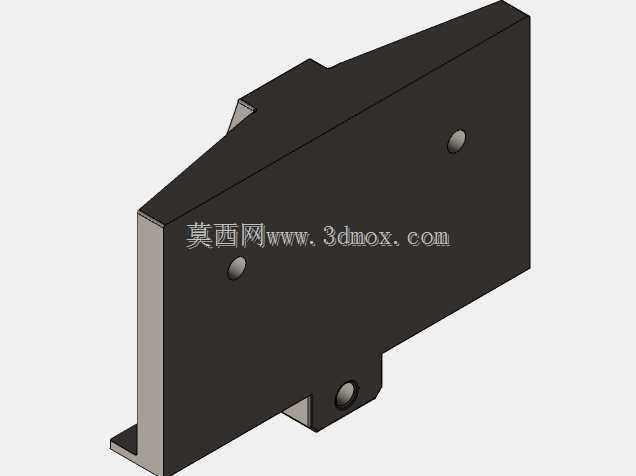

　　从安装边界和尺寸适配的角度来看，这款台钳的底座宽度控制在常规工位的操作舒适范围内，夹块的最大开口距离可以覆盖绝大多数小型机械零件、电子结构件、手工制作工件的装夹尺寸需求，夹口的高度设计兼顾了不同厚度工件的装夹需求，装夹薄型零件时不会因为夹口过高出现操作干涉，装夹较高的零件时也能提供足够的夹持支撑高度。夹块的夹持面采用了平面结构设计，没有预制齿形纹路，用户可以根据实际的装夹需求自行加装铜质、铝质软钳口，避免装夹表面精度要求高的零件时夹伤工件表面，也可以加装V型钳口来装夹轴类、圆管类零件，拓展装夹的适用范围。

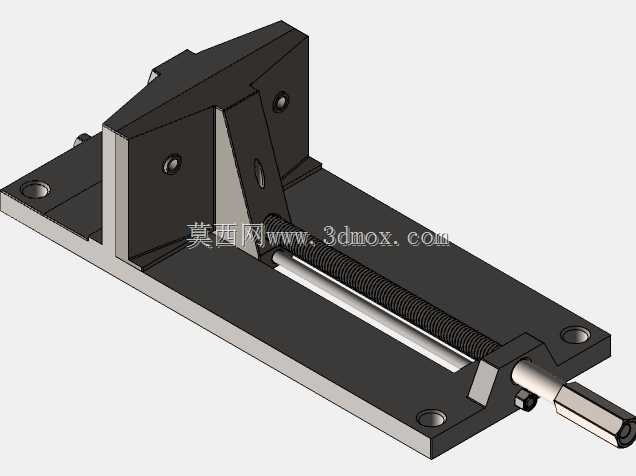

　　在实际使用的细节设计上，螺杆的端部预留了足够的操作空间，可以适配标准的加力杆，当需要更大夹紧力装夹重型工件时，可以穿入加力杆增大力矩，不需要额外设计专用的操作手柄，降低了结构的复杂程度。导向槽的截面采用矩形结构，相比燕尾槽结构加工难度更低，日常清理槽内的切屑、杂物更加方便，只需要用毛刷就可以将槽内的杂物清扫干净，不会因为切屑堆积导致夹块滑动卡滞。两个夹块的重量经过对称配平，滑动过程中不会出现偏载的情况，长期使用后导向面的磨损更加均匀，能长期维持装夹的精度稳定性。整个结构没有采用复杂的曲面或者特殊工艺结构，所有加工面都是常规的铣削、钻削可以完成的特征，不管是单件加工还是批量生产都有很好的工艺性，维护时只需要定期在螺杆和导向面涂抹润滑脂就可以保证操作顺畅，没有易损的特殊零件，后期维护成本极低。
