角式法兰连接工业安全阀结构设计

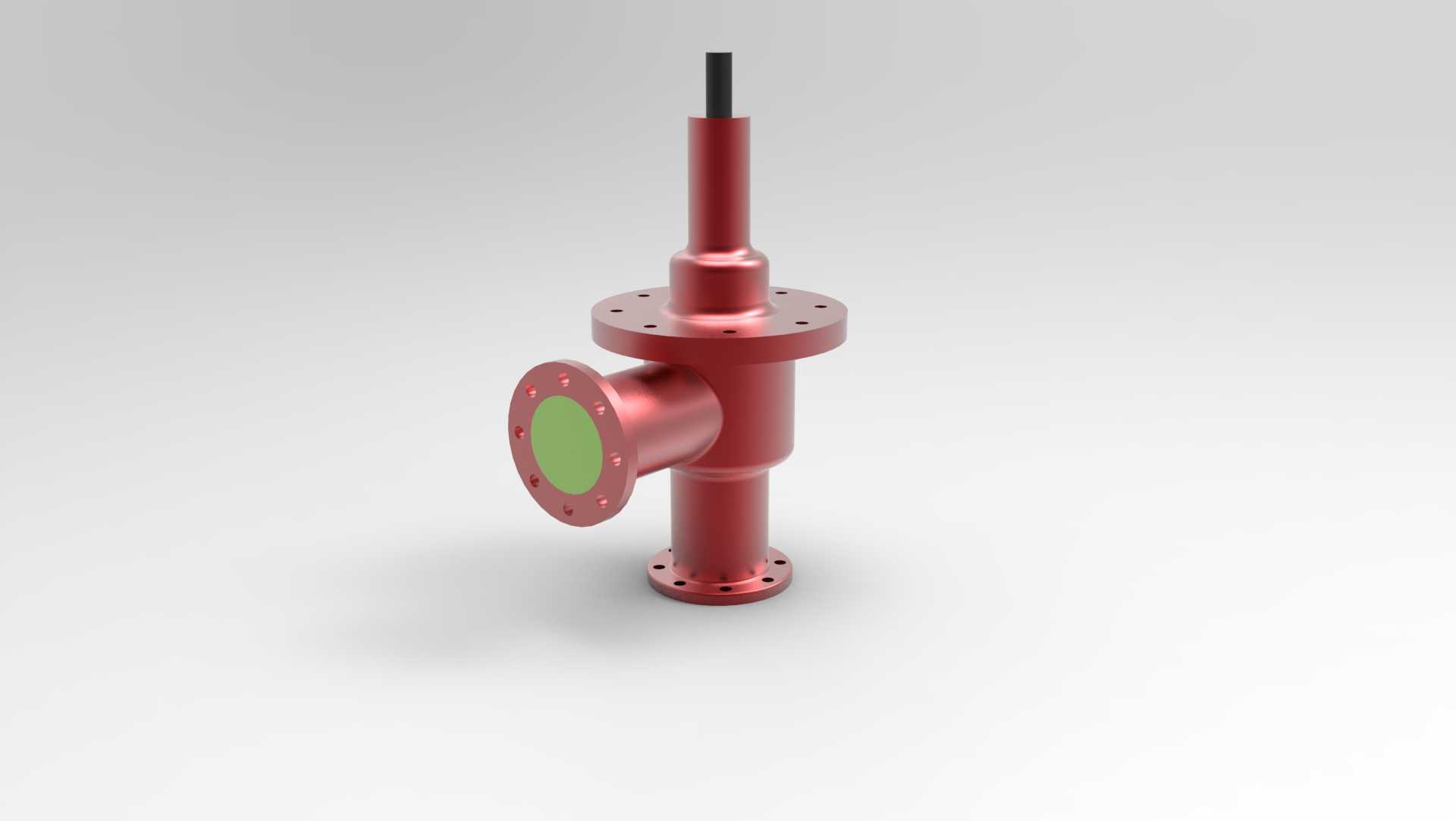

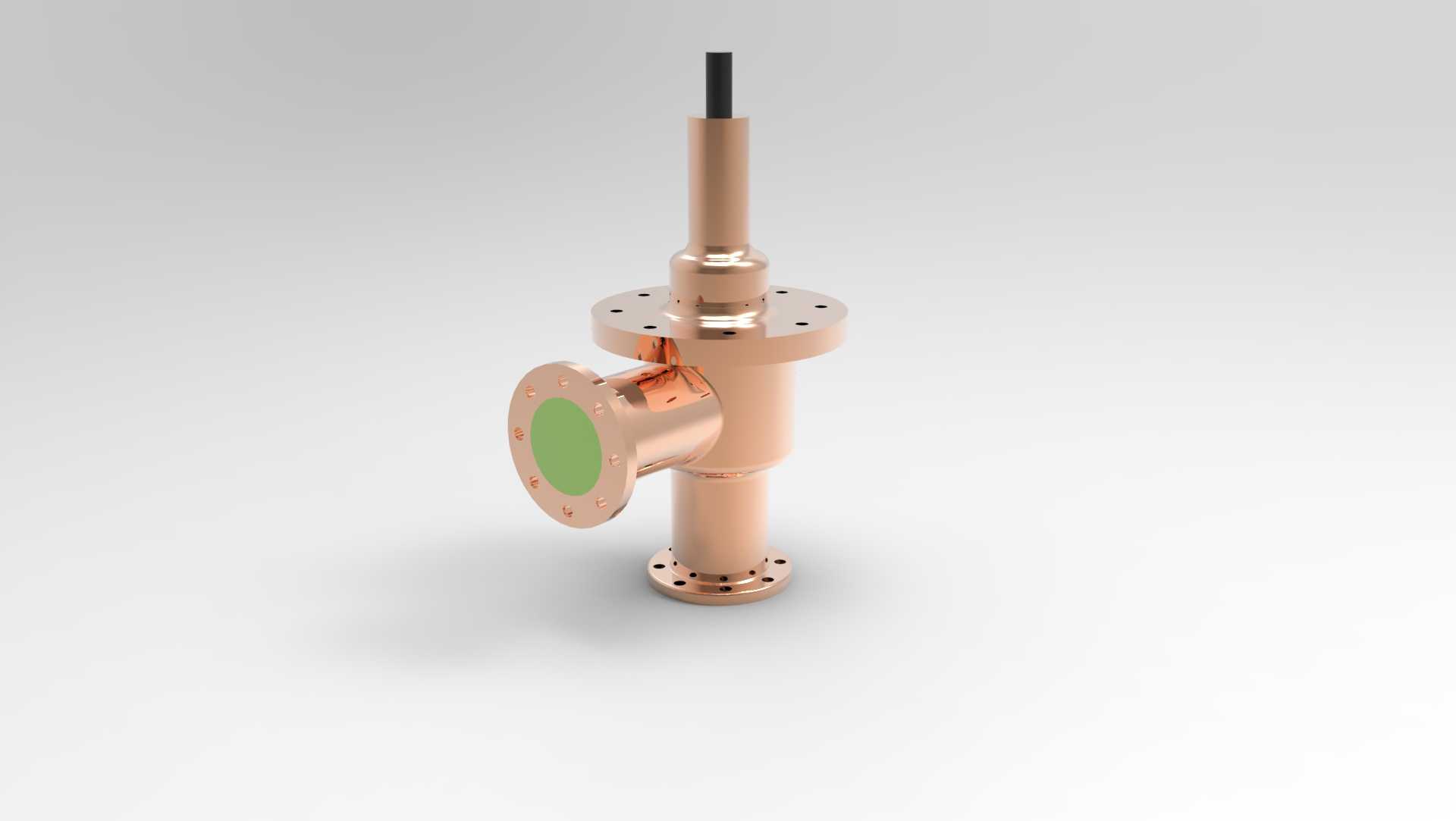

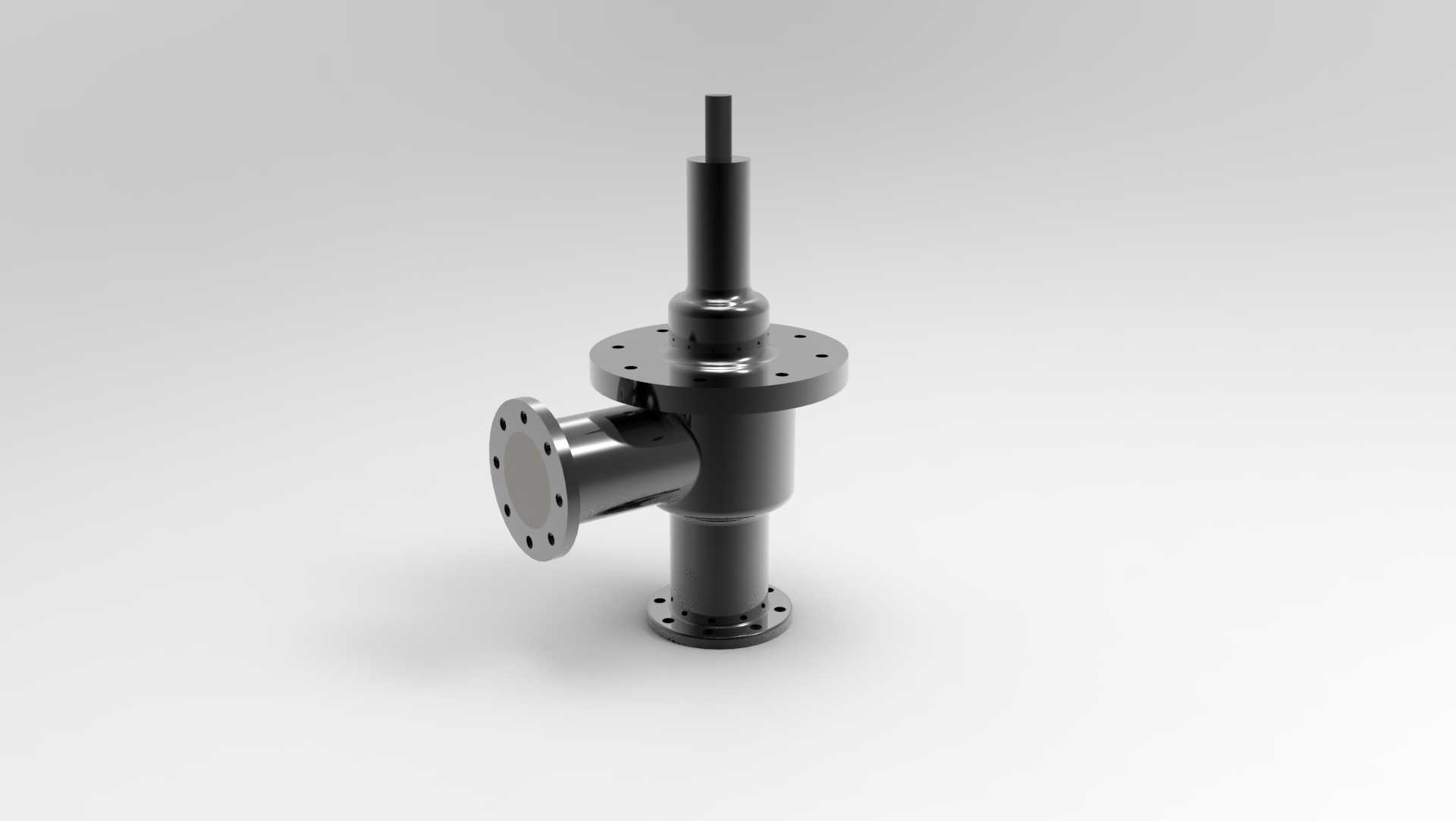

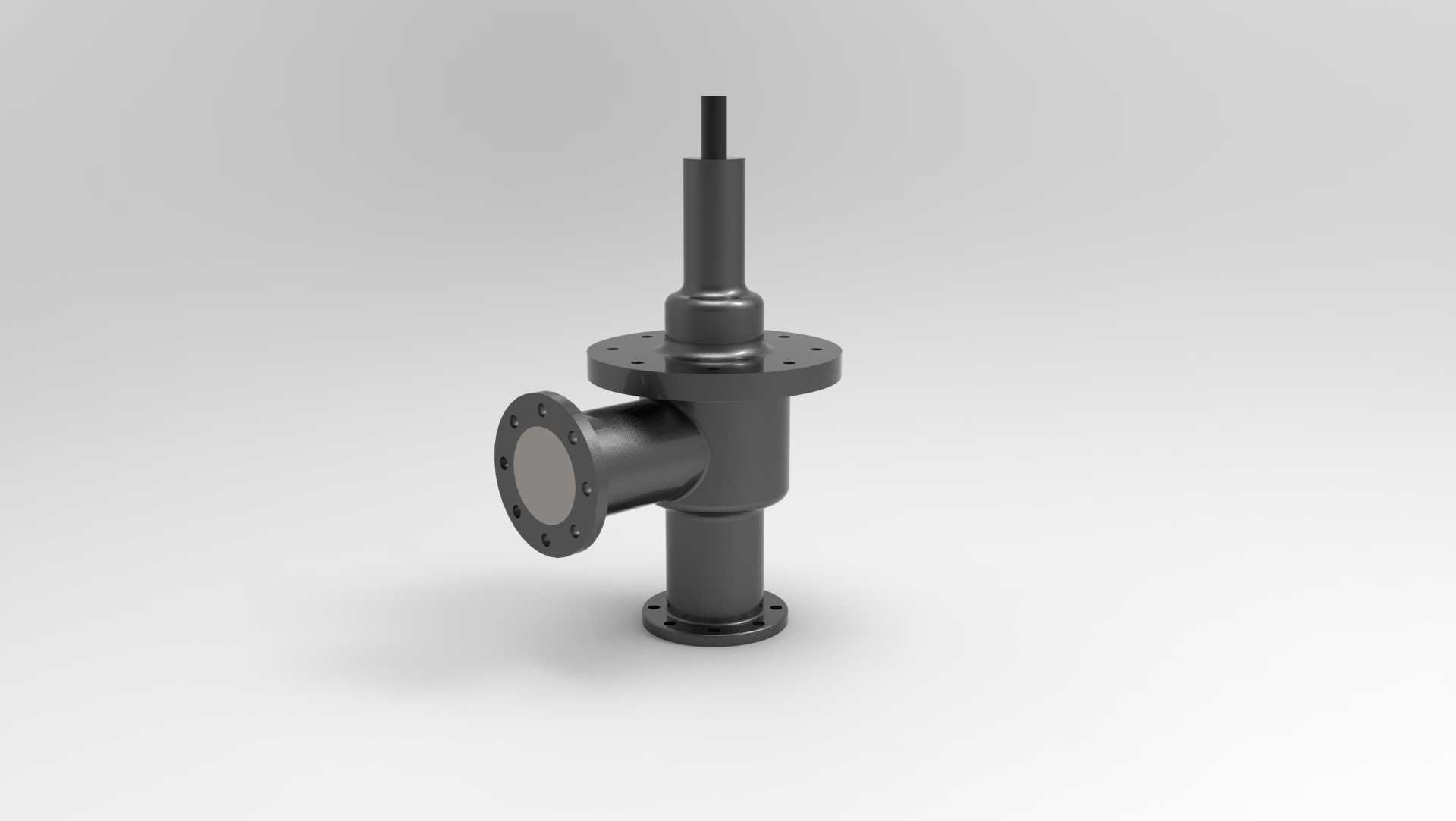

这款角式结构的安全阀，主要应用在石油化工、城镇供热、给排水等工业管路系统中，作为超压保护的核心元件，当管路或承压设备内部介质压力超过设定阈值时，阀瓣会自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，避免设备超压破裂、介质泄漏引发的生产安全事故。不同于常见的直通式安全阀结构，该产品采用侧进上出的角式流道设计，能够适配管路转角位置的安装需求，减少管路弯头配件的使用，降低管路整体流阻与安装空间占用，尤其适合空间紧凑的撬装设备、车间管廊转角点位的布设。从结构设计来看，三个连接端均采用标准法兰连接形式，法兰端面预留均匀分布的螺栓孔位，安装时可通过螺栓垫片与对应管路法兰实现刚性密封连接，法兰密封面采用突面结构，适配常规石棉橡胶垫、金属缠绕垫等多种密封垫片，可兼容水、蒸汽、油品等多种常见工业介质的密封需求。阀体整体采用一体式铸造流道结构，流道内壁做圆弧过渡处理，避免介质流动过程中出现直角涡流区，降低介质冲蚀对阀体内壁的损耗，延长阀体使用寿命。阀杆采用上置直立式设计，上部预留阀帽连接结构，可适配不同整定压力等级的弹簧组件，现场可根据实际管路工作压力调整弹簧预紧力，实现泄放压力的现场校准，无需更换阀体主体即可适配不同压力等级的管路需求。安装边界方面，三个法兰端的中心距、法兰外径、螺栓孔分布圆直径均遵循通用管路法兰标准，侧接口与下接口的轴线呈90度垂直布局，上阀杆轴线与下接口轴线重合，安装时需保证阀杆处于垂直向上状态，避免倾斜安装导致阀瓣卡涩、回座密封失效，阀体下部法兰与侧方法兰的端面间距经过优化，安装时不会与相邻管路支架、保温层产生干涉，预留的操作空间可满足日常在线校验、密封面检查的作业需求。产品的导向结构设置在阀瓣与中腔位置，采用长导向配合结构，可避免阀瓣在开启、回座过程中出现偏摆，保证密封面精准贴合，减少长期运行过程中密封面的偏磨问题，中腔法兰采用螺栓连接结构，可定期拆解检查内部弹簧、阀瓣密封面的损耗情况，方便运维人员更换易损件，降低设备全生命周期的维护成本。
