ESP32土壤温湿度监测传感终端结构

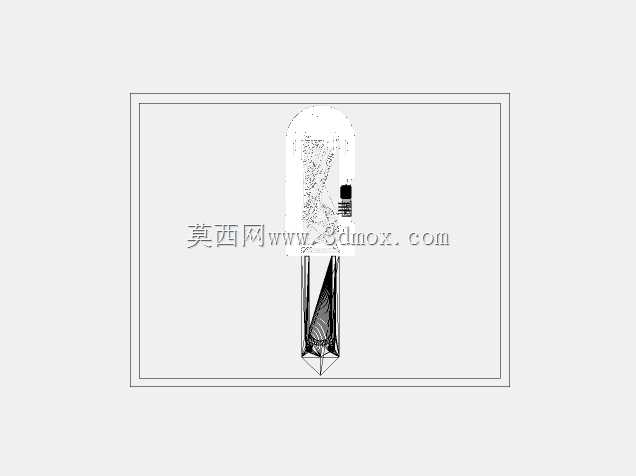

　　这款集成式土壤温湿度监测终端，核心围绕农业大田种植、设施大棚、家庭园艺盆栽、林业育苗等场景的土壤参数采集需求设计，解决传统分体式传感设备布线繁琐、部署点位受限、数据回传不便的实际痛点。从结构设计逻辑来看，整体采用分体插拔式构型，上部为数据处理与通讯主控舱，下部为探针式检测插入段，两部分通过卡扣式结构实现可靠连接，既方便后期主控模块的拆卸检修、固件升级，也能在探针段出现腐蚀老化时单独更换，降低全生命周期的使用成本。主控舱采用圆润弧面的壳体造型，边角全部做R3以上的圆角过渡，避免户外部署时磕碰损伤壳体表面，壳体表面预留均匀分布的透气微孔，既保证内部电路工作时的热量散出，也能平衡舱体内外气压差，避免昼夜温差导致舱内结露损伤电路。

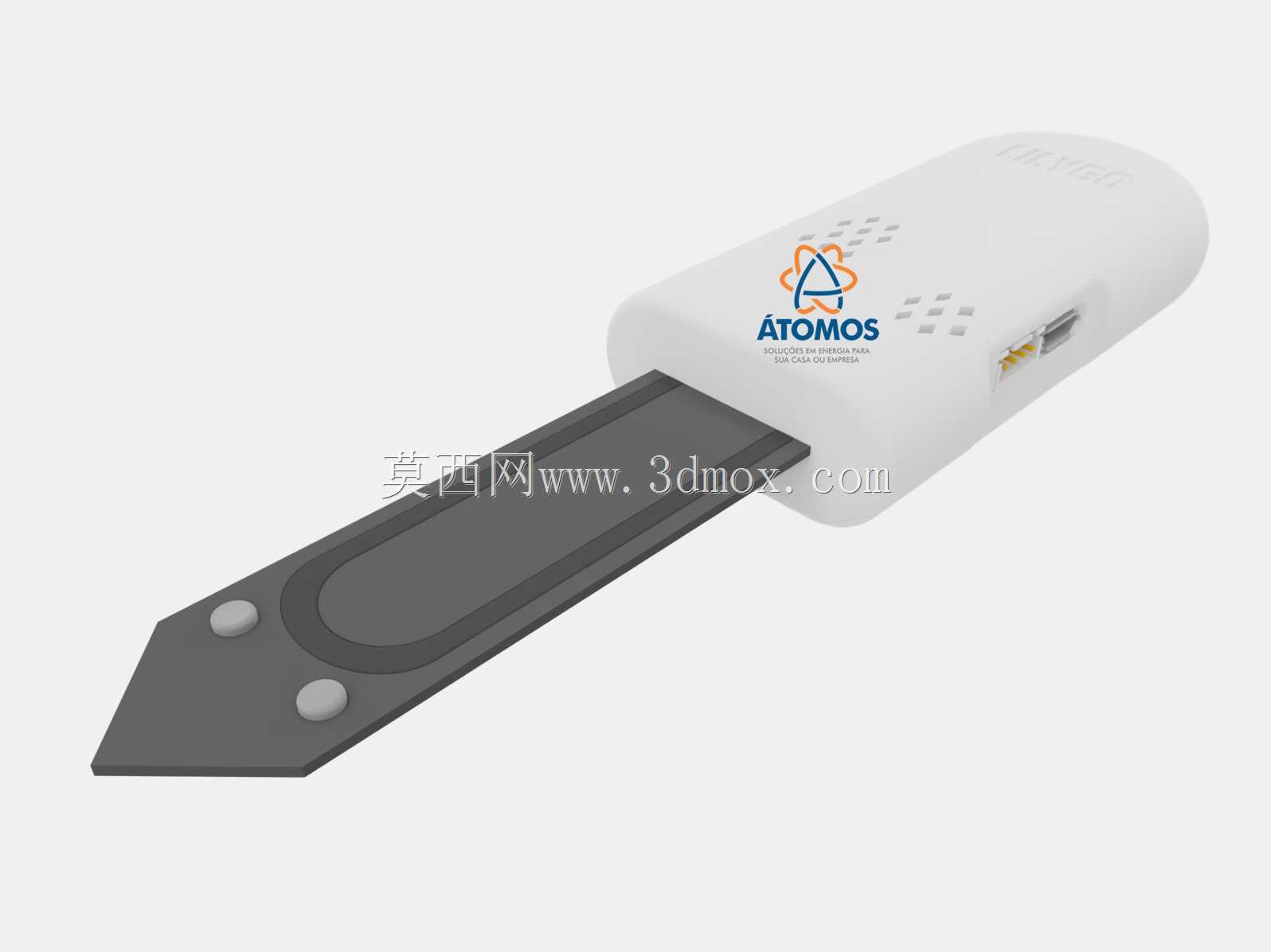

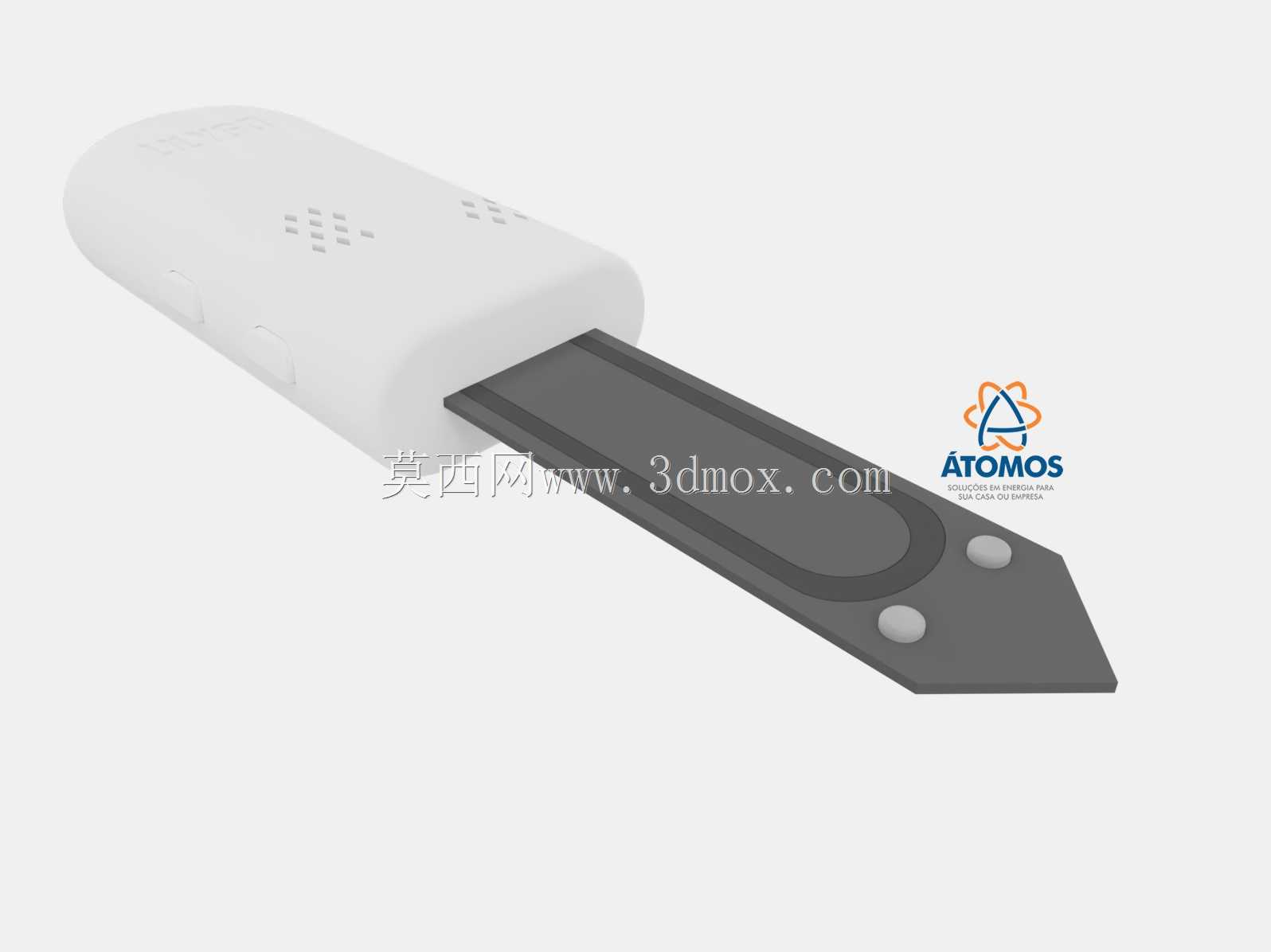

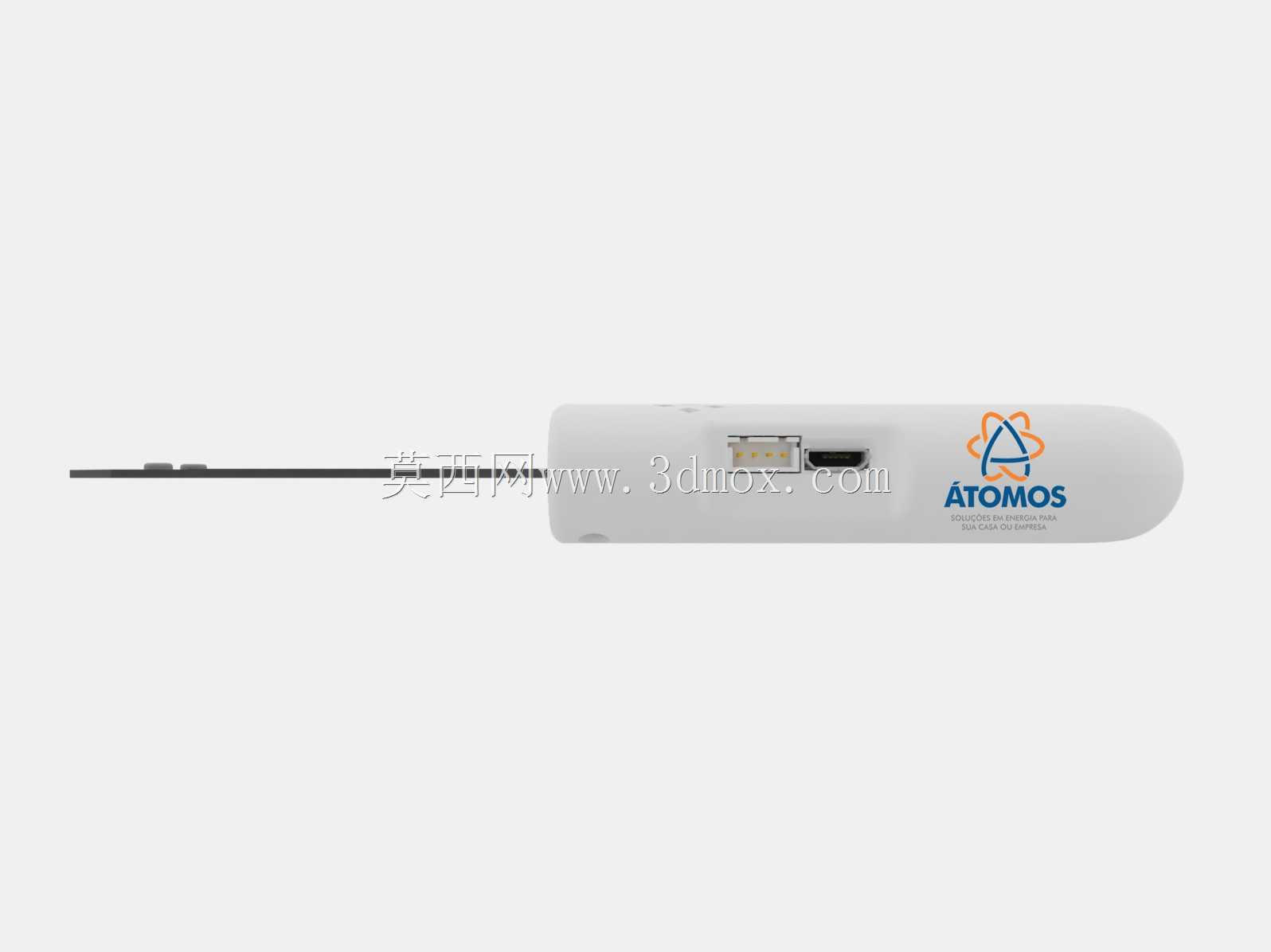

　　壳体侧面预留标准Micro USB接口，兼顾设备调试时的有线数据传输与内置电池的充电需求，接口处做内凹式设计，可搭配配套的硅胶防水塞实现IP54级防护，满足户外露天部署的防淋水、防扬尘要求。下部探针段采用扁平楔形插入端设计，前端做15度斜角收窄，插入土壤时可有效降低阻力，无需额外打孔即可直接插入10-15cm的常规作物根系分布土层，探针表面设置两个圆形金属检测电极，电极与探针基体采用注塑包胶工艺固定，避免土壤水分渗入连接缝隙造成电极腐蚀，探针与主控舱连接的位置做台阶式止口结构，装配后可抵消横向插拔的剪切力，避免长期使用后连接位置出现松脱晃动。从安装边界来看，主控舱整体长度72mm，最大宽度32mm，厚度18mm，

　　部署时露出土壤表面的高度不超过20mm，不会影响田间农机作业、大棚覆膜等农事操作；探针段总长度110mm，最大宽度22mm，厚度6mm，插入土壤后不会对作物根系造成大面积机械损伤，可在作物生长全周期进行点位部署。功能层面，主控舱内集成ESP32核心模组，同时支持WiFi与蓝牙两种无线通讯模式，WiFi模式下可直接接入园区局域网，将采集到的土壤温度、湿度数据实时上传至云端监测平台，适合大面积连片种植的集中数据采集；蓝牙模式下可直接对接巡检人员的手持移动终端，在无网络覆盖的偏远山地、林下种植场景完成单点数据抄录。内置的大容量锂聚合物电池配合低功耗电路设计，在常规15分钟采集一次数据的工作频率下，可实现连续6个月以上的续航，

　　无需频繁拆回充电。DHT12传感单元通过探针内部的走线与主控板连接，检测精度满足常规农业种植的参数监测需求，温度检测范围覆盖-20℃到60℃，湿度检测范围覆盖0-100%RH，可适配绝大多数旱地作物的土壤环境监测要求。结构设计过程中，针对户外长期使用的可靠性做了专项优化：壳体材料选用耐候ABS材质，添加抗UV助剂，可承受长期日光暴晒下的材质老化，避免壳体变脆开裂；探针基体采用添加玻纤的增强PP材质，具备良好的耐酸碱腐蚀性能，可适应不同酸碱度的土壤环境，不会因长期埋入土壤出现材质膨胀、开裂的问题；金属电极采用304不锈钢基材，表面做钝化处理，避免长期接触土壤水分、肥料出现锈蚀，保证检测数据的稳定性。在实际部署场景中，这类传感终端可按照网格法在种植区域均匀布点，无需布设通讯线缆与供电线路，单个点位的部署时间不超过10秒，大幅降低土壤墒情监测系统的搭建成本，相比传统有线式传感设备，部署效率提升80%以上，后期点位调整也无需重新布线，可根据作物不同生长阶段的根系分布灵活调整插入位置与深度。
