4-20mA转电压信号转换模块结构设计

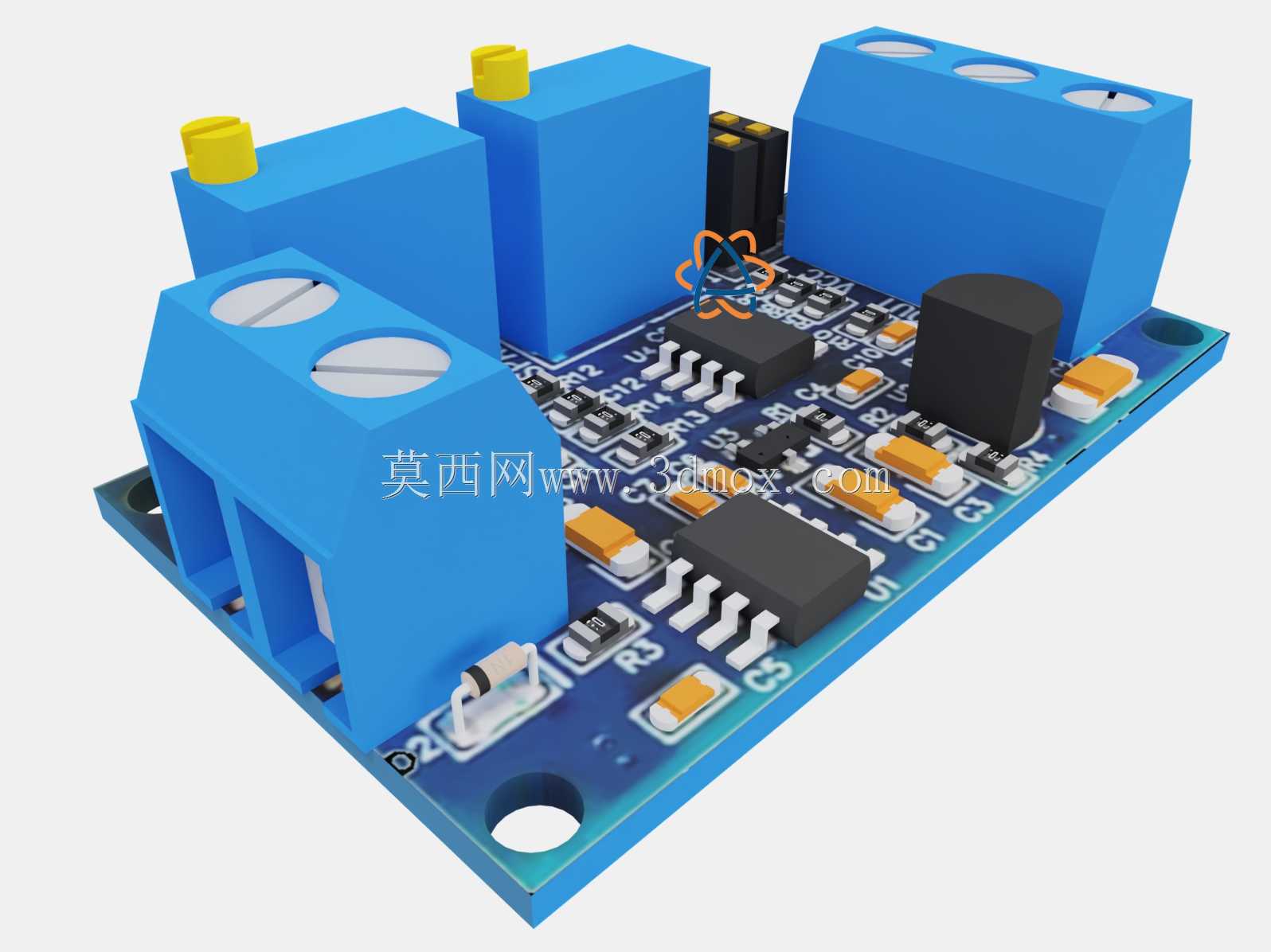

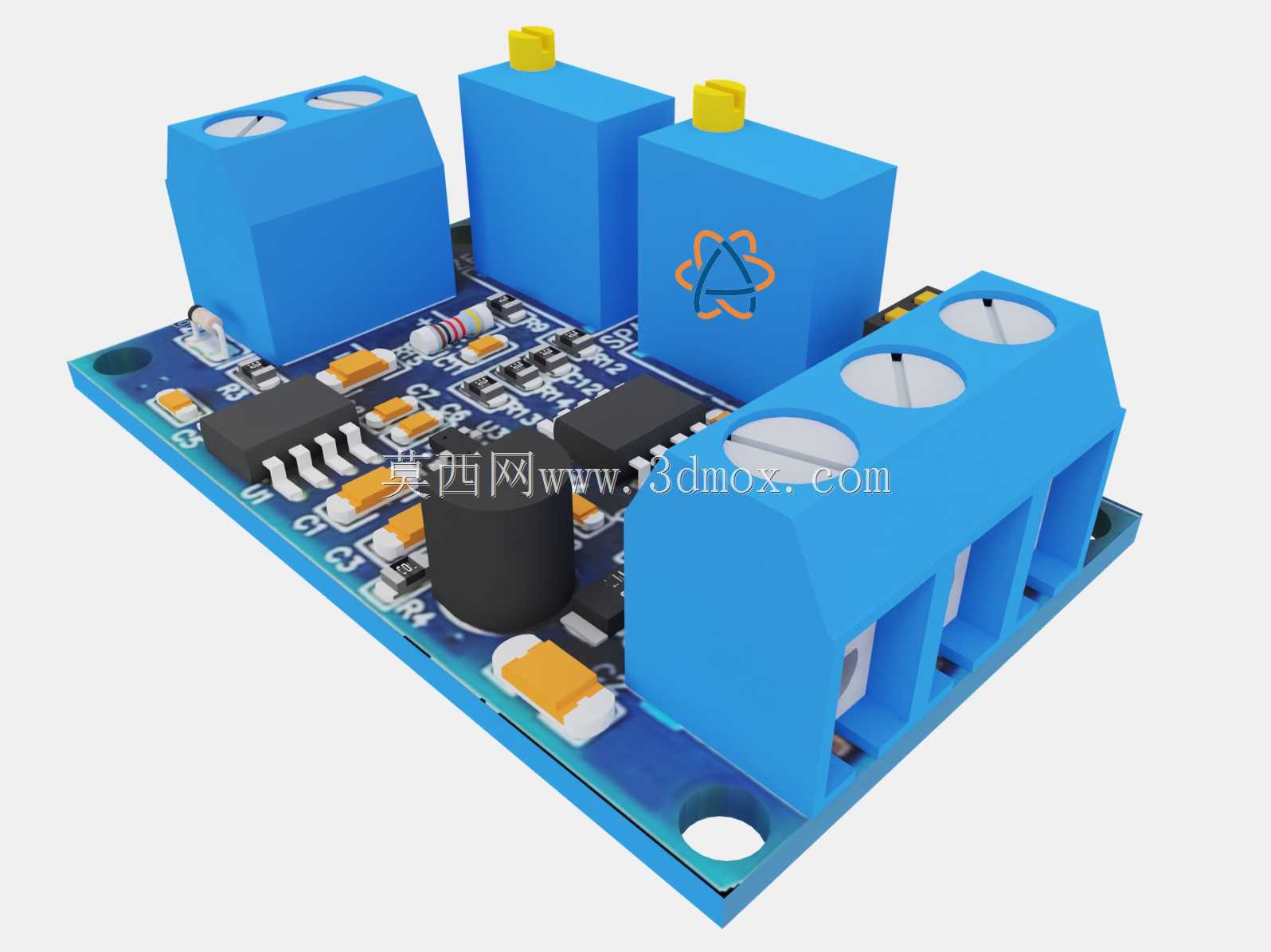

　　在工业测控系统搭建过程中，4-20mA电流信号是现场传感器与主控单元之间最常用的模拟信号传输形式，这类信号抗干扰能力强、传输距离远，适配绝大多数工业现场的变送器输出，但多数微控制器如Arduino、PIC系列的模拟采集端口仅支持电压信号输入，无法直接采集电流回路的信号，这就需要对应的信号转换模块完成电流到电压的线性转换，打通现场传感层与控制层的信号链路。这款转换模块的PCB采用FR-4环氧玻纤基板设计，板厚选用常规1.6mm规格，铜箔厚度1oz，兼顾信号走线的载流能力与阻抗一致性，板面布局按照信号流向依次排布输入接线区、信号调理区、输出接线区，避免输入输出走线交叉带来的信号串扰。输入侧采用大电流蓝色螺钉式接线端子，端子间距5.

　　08mm，适配0.5-2.5平方毫米的多股工业导线，接线时无需额外压接冷压端子即可实现可靠连接，端子旁预留的黄色微调电位器用于校准零点与满量程，两个电位器分别对应4mA输入时的零点输出电压、20mA输入时的满量程输出电压，校准过程无需拆解外壳，通过一字螺丝刀即可在设备调试现场完成参数整定。板载的信号调理电路采用高精度运算放大器作为核心转换元件，配合低温漂金属膜电阻完成I/V转换，转换精度控制在0.5%以内，温漂系数低于50ppm/℃，可在-10℃到60℃的工业环境温度区间内稳定工作，电路中预留的跳线位置可通过短接不同焊盘切换输出电压量程，支持0-3.3V、0-5V、0-10V三种常用电压输出档位，适配不同供电电压的微控制器采集端口，

　　无需额外更换分压电阻即可完成量程适配。模块的安装边界充分考虑工业现场的安装需求，PCB板四角预留直径3.2mm的安装孔，孔位中心距为48mm32mm，可通过M3尼龙螺柱或铜柱直接固定在设备内部的安装平面上，也可搭配标准DIN导轨卡扣安装在电控柜的标准导轨上，整体外形尺寸控制在52mm36mm*22mm以内，板上最高元件为接线端子，高度不超过22mm，安装时仅需预留30mm的垂直操作空间即可完成接线作业，不会占用过多电控柜内部的安装空间。模块的电源输入部分集成了反接保护与过流保护电路，电源输入端并联TVS瞬态抑制二极管，可承受最高24V直流电源输入时的浪涌冲击，避免现场电源波动导致模块损坏，电源回路与信号回路之间做了铺地隔离处理，

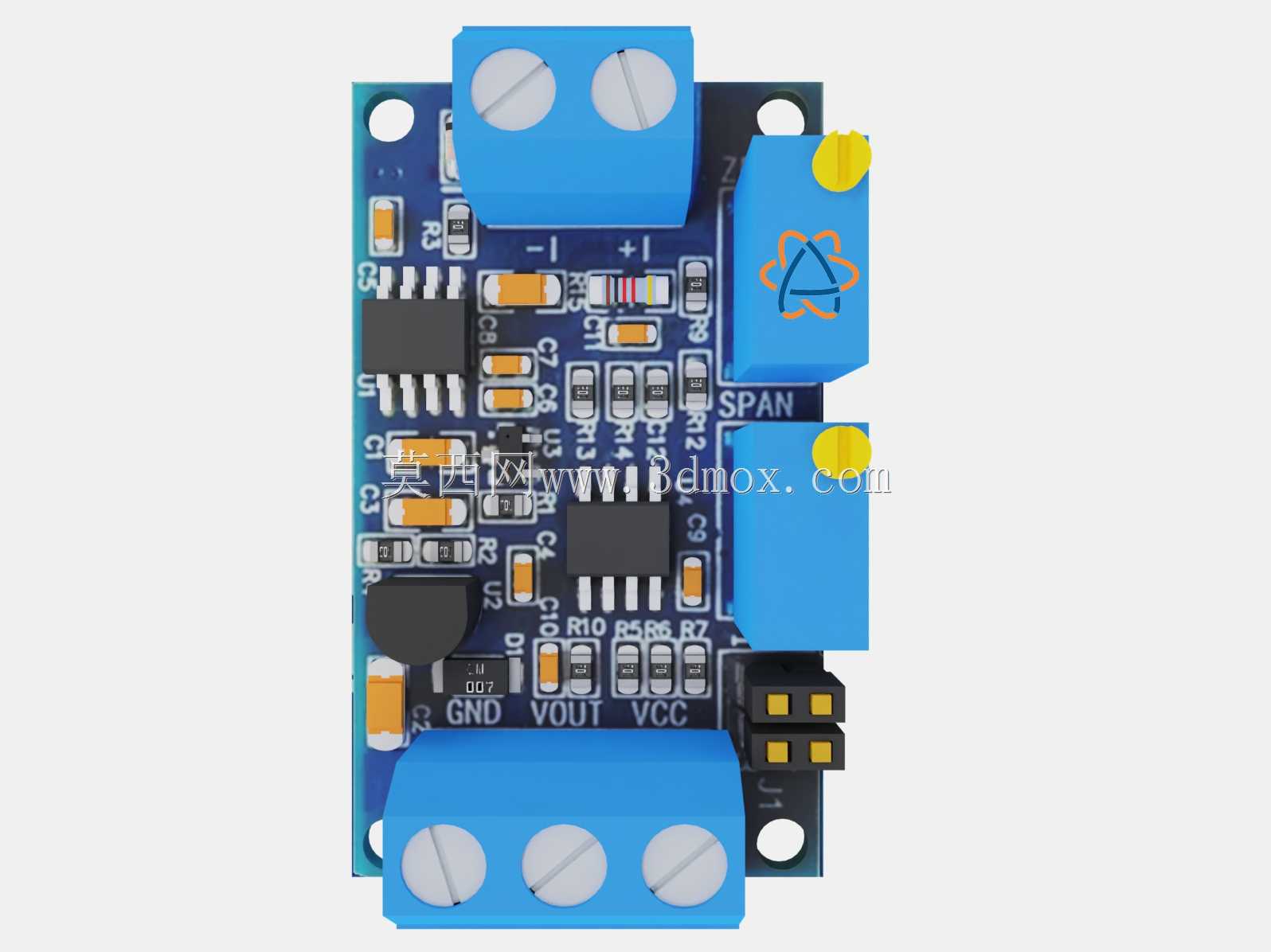

　　数字地与模拟地在电源入口处单点连接，最大程度降低电源噪声对模拟信号转换精度的影响。在实际工程应用中，这类模块可直接集成在小型数据采集终端内部，也可作为独立信号调理单元安装在现场传感器接线盒内，将压力、温度、流量等变送器输出的4-20mA信号直接转换为微控制器可识别的电压信号，无需额外配置昂贵的工业采集卡，大幅降低小型测控设备的硬件成本。模块上的所有直插元件均采用波峰焊工艺焊接，贴片元件采用回流焊工艺，焊点饱满无虚焊，板面丝印清晰标注了每个接线端子的功能、电位器的调节方向、跳线的量程对应关系，现场调试人员无需查阅额外说明书即可完成接线与校准操作。在结构设计过程中，充分考虑了批量生产的装配便利性，所有元件均选用工业级通用料号，无特殊定制元件，PCB布线时将所有贴片元件布置在板面同一侧，直插元件布置在另一侧，可适配SMT贴片加工与后续波峰焊的生产流程，减少生产过程中的人工补焊工作量，提升批量生产的一致性。模块的输出侧同样采用与输入侧同规格的螺钉接线端子，输出信号与电源共地，接线逻辑清晰，避免现场接线时出现电源与信号反接的问题，端子旁的丝印明确标注了电源正、信号输出、电源地的引脚定义，即使是初次接触该模块的电气装配人员也能快速完成接线作业。
