高超声速Skylon空天飞行器概念结构设计

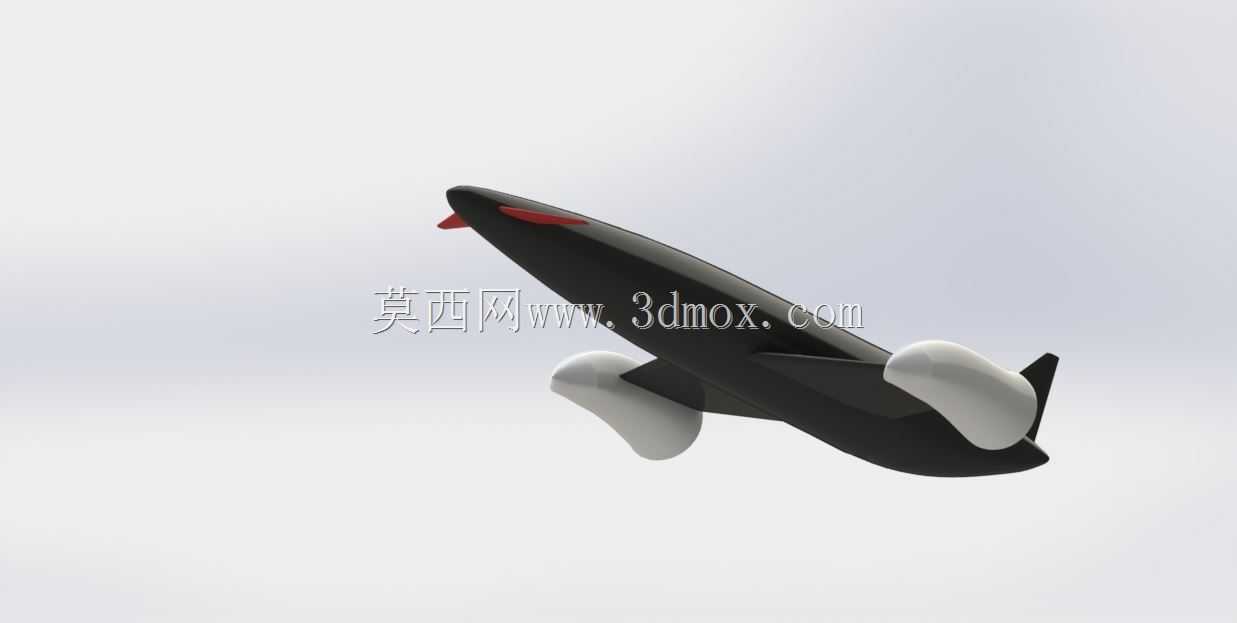

　　本次呈现的Skylon概念空天飞行器结构设计，核心面向单级入轨空天运输场景的前期方案验证需求，这类载具的核心用途是实现水平起降、可重复使用的跨大气层运输，既可以承担近地轨道载荷投送任务，也能适配高超声速跨洲际快速运输的民用、特种航空场景，相比传统多级火箭加运载飞机的组合方案，单级入轨的设计逻辑能大幅降低地面保障复杂度，压缩任务周转周期。从功能特性来看，该构型采用翼身融合的升力体布局，机身主体承担主要气动升力，两侧对称布置的发动机舱整合了吸气式与火箭式动力的安装空间，机头位置的红色标识区对应气动加热最剧烈的前缘热防护安装边界，在高超声速飞行阶段，该区域需要承受超过1200摄氏度的来流气动加热，

　　因此在结构设计时预留了多层隔热结构的安装厚度，避免热传导影响机身内部的载荷舱、航电设备舱的工作环境。设计思路上优先保障跨速域气动效率，从亚音速起降阶段到5马赫以上的高超声速巡航阶段，机身曲面的曲率变化经过多轮调整，机翼与发动机舱的融合过渡段做了连续曲面处理，减少跨音速阶段的激波阻力增量；尾翼采用单垂尾布局，在大迎角起降阶段能提供足够的航向稳定性，同时避免双垂尾在高超声速飞行时带来的额外阻力与热防护负担。外形尺寸方面，整体机身长细比控制在8.2左右，符合高超声速飞行器减阻设计的常规比例区间，机身最大直径位置设置在中部载荷舱段，预留了直径4.5米、长度12米的圆柱形载荷安装空间，能够适配主流近地轨道卫星的尺寸边界，

　　两侧发动机舱的突出高度控制在机身直径的0.3倍以内，既满足大流量进气道的安装需求，也不会过度破坏整机的横截面积分布，降低波阻增量。安装边界设计上，起落架舱设置在机身腹部与发动机舱内侧的交汇区域，主起落架的收放空间完全嵌入机身主体结构，不会在飞行阶段形成额外的气动鼓包；机身背部预留了整体式舱盖的安装导轨，能够实现载荷舱的全开口作业，方便地面阶段的载荷装填与维护作业。需要说明的是，当前版本的曲面整合仍处于方案迭代阶段，部分过渡曲面的连续性还未达到G2级要求，后续优化时需要重点调整机翼与发动机舱、尾翼与机身后段的拼接曲面，消除曲面拼接处的应力集中风险，同时在动力舱与机身的连接位置预留足够的管路、线缆敷设通道，

　　满足动力系统与航电系统的安装走线需求。在实际工程应用中，这类概念模型可以作为气动仿真、结构力学仿真的基础数模，通过导入仿真软件计算不同飞行马赫数、不同迎角下的升阻比、表面热流分布，为后续的详细结构设计提供数据支撑；也可以用于空天运输系统的方案展示，直观呈现单级入轨载具的整体构型布局，帮助项目团队快速对齐设计需求，减少方案沟通阶段的理解偏差。针对曲面合并的问题，实际建模过程中可以先对各段曲面做曲率分析，将曲率突变的拼接边做桥接曲面处理，再通过整体曲面修剪、缝合的方式实现封闭实体的生成，避免出现曲面缝隙、重叠导致的实体化失败，这也是大尺寸曲面类航空航天产品建模过程中常见的优化方向。
