战斗机惯性导航系统承载机箱结构

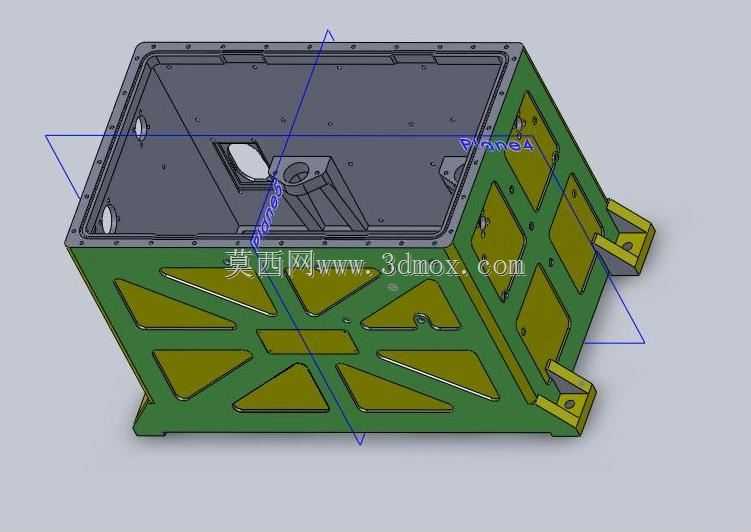

　　该结构面向战斗机机载惯性导航设备的安装承载需求，属于航电系统核心承载机箱类部件，整体采用框体式承载构型，侧壁设置大面积三角形镂空减重筋格，在满足机载设备严苛重量限制的前提下，最大化保留结构刚性与抗振能力。

　　从实际装机场景来看，惯性导航组件是战机飞行姿态感知、航迹解算的核心敏感设备，工作过程中需要承受起降冲击、机动过载、发动机持续振动以及高空温变带来的应力影响，因此底盘并非简单的容纳壳体，而是所有电子模块、惯性测量单元、接插件的安装基准。模型顶部为完整的平整安装法兰面，沿法兰周向均匀布置螺纹安装孔，既用于上盖的密封压紧，也可作为内部电路板、减振垫、支架的固定点位；法兰边缘预留密封槽安装空间，配合密封圈可实现机载环境下的防尘、防湿热与防凝露防护。

　　侧壁的三角形镂空筋格是该结构设计的核心特征：区别于普通整板焊接机箱，三角构型的筋条将侧壁受力分解为多组斜向传力路径，当战机进行大过载机动时，侧壁承受的弯曲、扭转载荷可沿筋条快速传递至底部主承力梁，避免薄板出现局部屈曲；镂空区域同时为内部功率模块提供对流散热通道，航电设备工作产生的热量可通过镂空区域直接向舱内空气扩散，减少额外散热附件的重量占用。机箱两端集成带安装孔的凸耳式支座，支座与箱体主体采用一体化折弯/铸造成型，安装孔位匹配机载设备架的标准吊挂接口，装机时可通过锁紧螺栓将整个机箱快速固定在航电舱预留安装位，支座处预留的调整间隙可补偿机架装配公差，避免强制装配产生内应力。

　　结构内部预留多处凸台与安装柱，对应惯性测量单元、电源模块、信号处理板的固定点位，设计时将质量最大的惯性核心组件布置在箱体几何中心附近，使整机质心尽可能贴近安装支座的支撑平面，降低振动工况下的倾覆力矩；内壁边角做圆弧过渡处理，避免应力集中，同时防止线缆敷设时被锐边划伤。

　　从安装边界维度考量，该机箱的外轮廓尺寸严格适配战机航电舱的标准安装机架空间，侧壁镂空区域不超出设备安装的安全间隙，两端支座的孔距、孔径符合机载设备安装接口规范，顶部法兰的密封面平面度需控制在航电结构要求的公差范围内，保证上盖装配后密封压力均匀。建模过程中完整保留了所有安装孔、加强筋、支座凸台的细节特征，结构工程师可直接在此基础上开展模态仿真、过载强度校核，也可根据所选航电模块的实际尺寸调整内部安装柱位置、修改镂空筋格的壁厚参数，用于无人机、机载吊舱等同类高可靠电子设备承载机箱的衍生设计。
