带点阵显示功能的便携蓝牙音箱结构设计

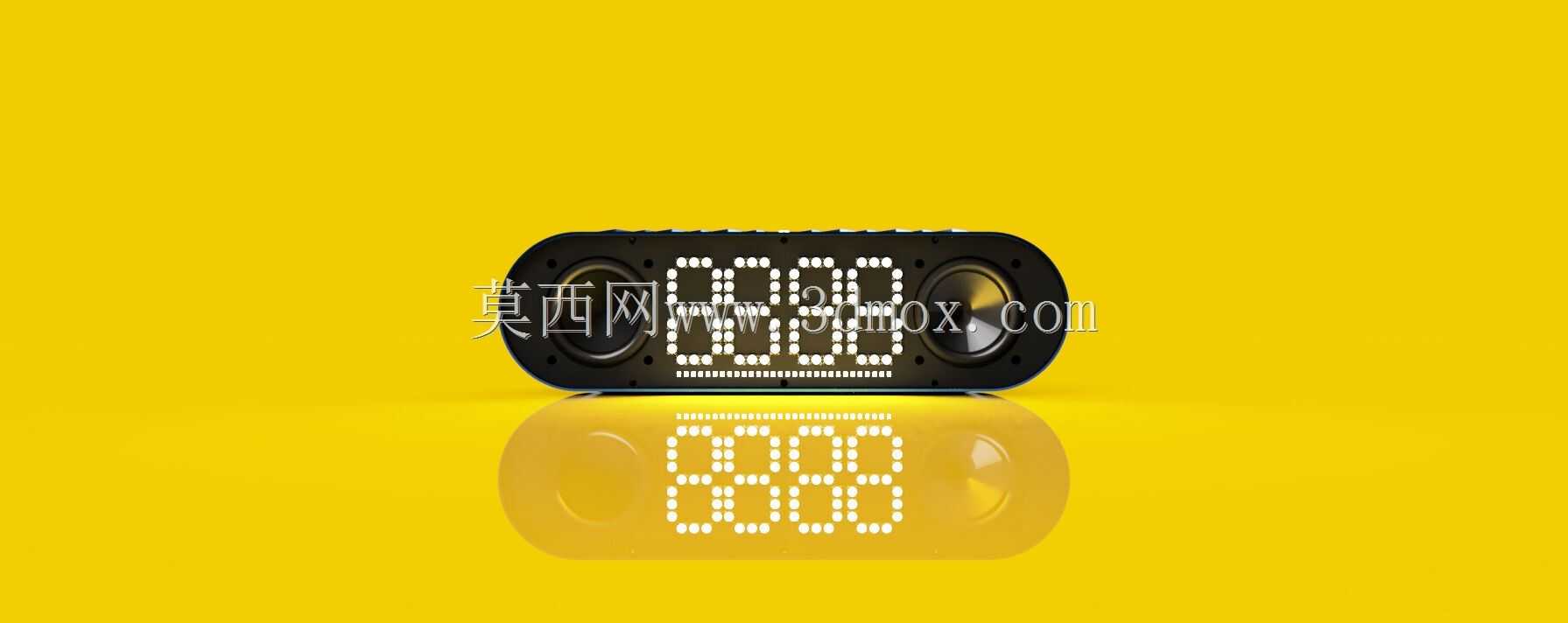

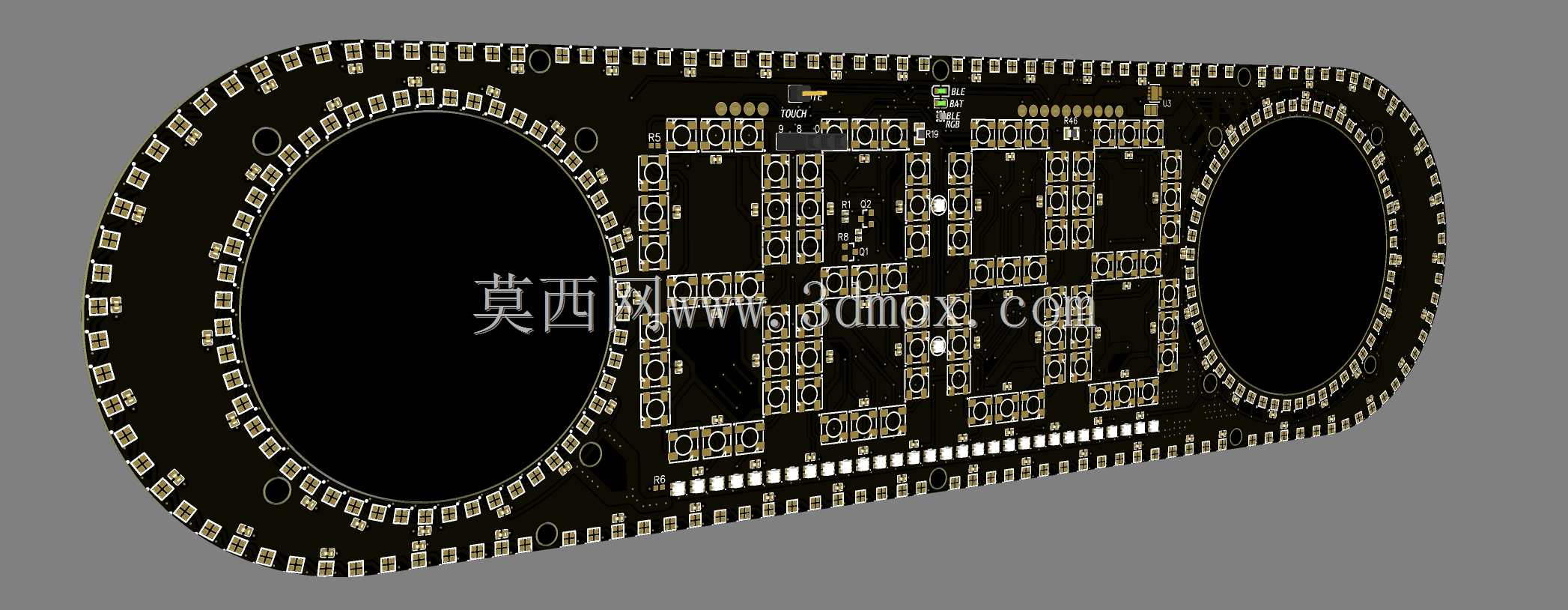

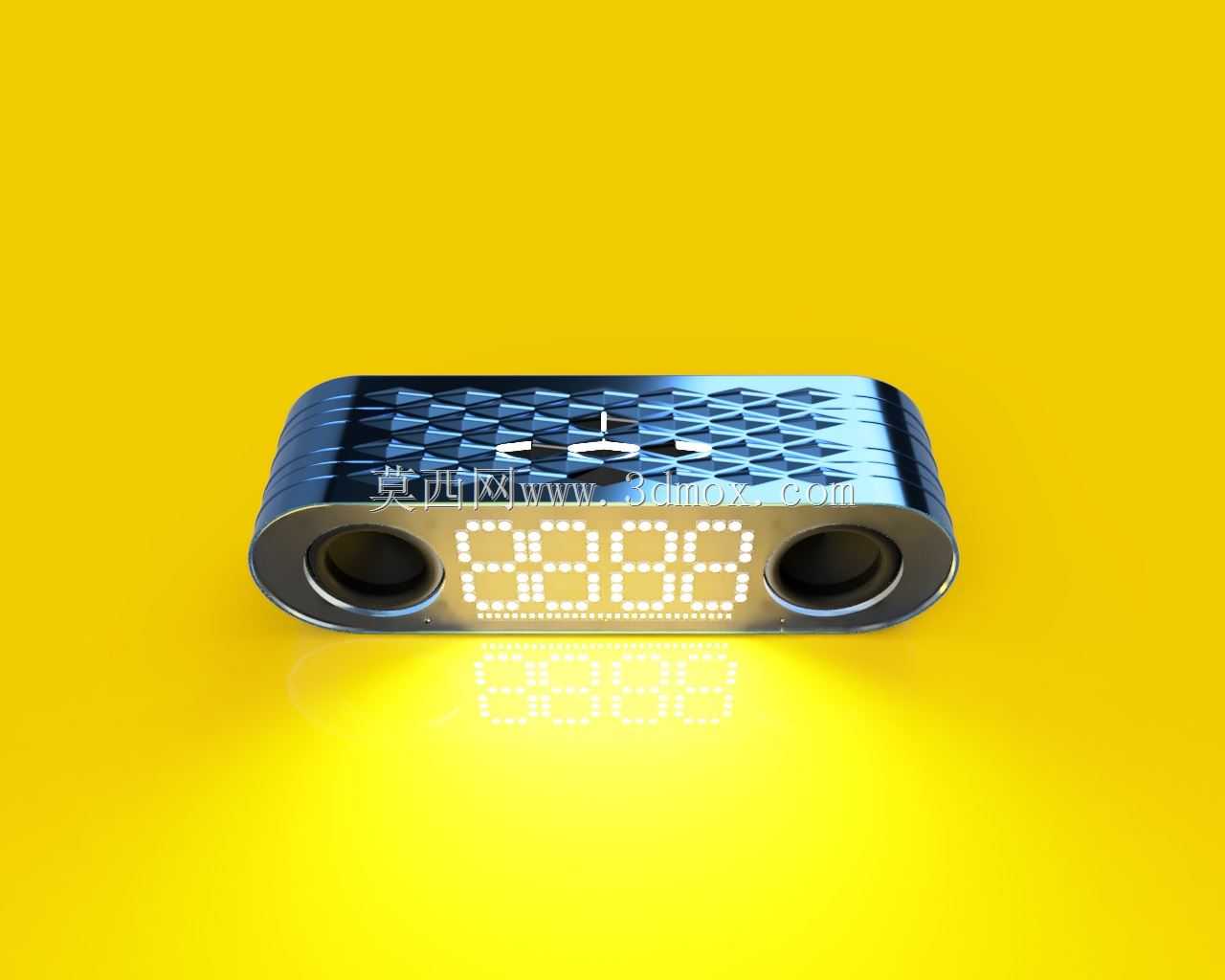

　　这款便携蓝牙音箱的结构设计，首先围绕户外移动、桌面近场聆听两类核心使用场景做边界约束，整体采用长条形卧式布局，长度控制在单手握持可环抱的尺寸区间，两端做圆弧收边处理，既避免直角磕碰带来的使用损伤，也能让机身在背包侧袋、桌面置物架等狭小空间内更易放置，不会和周边物品产生卡滞。从功能实现逻辑来看，整机声学腔体采用独立密闭式设计，两端对称布置全频扬声器单元，出声方向正对使用者聆听角度，腔体内部做了分隔式筋位设计，将电路控制区与声学谐振区完全隔离，避免扬声器工作时的振动传导至PCB板引发元器件虚接，同时也能减少电路杂波对音频信号的干扰。机身正面的点阵显示区域做了下沉式安装设计，显示模组通过定位柱与前壳精准配合，表面覆盖半透柔光层，

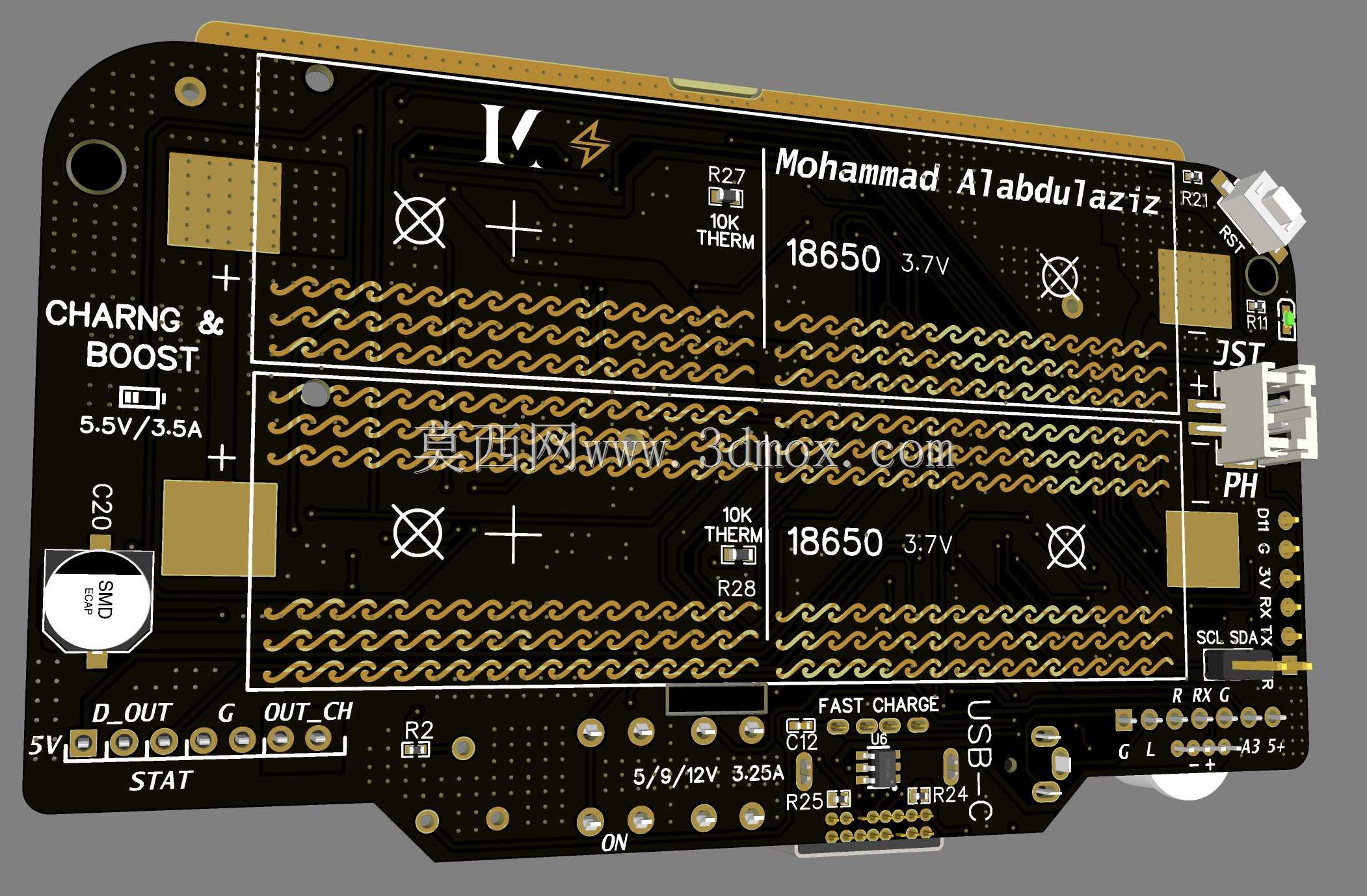

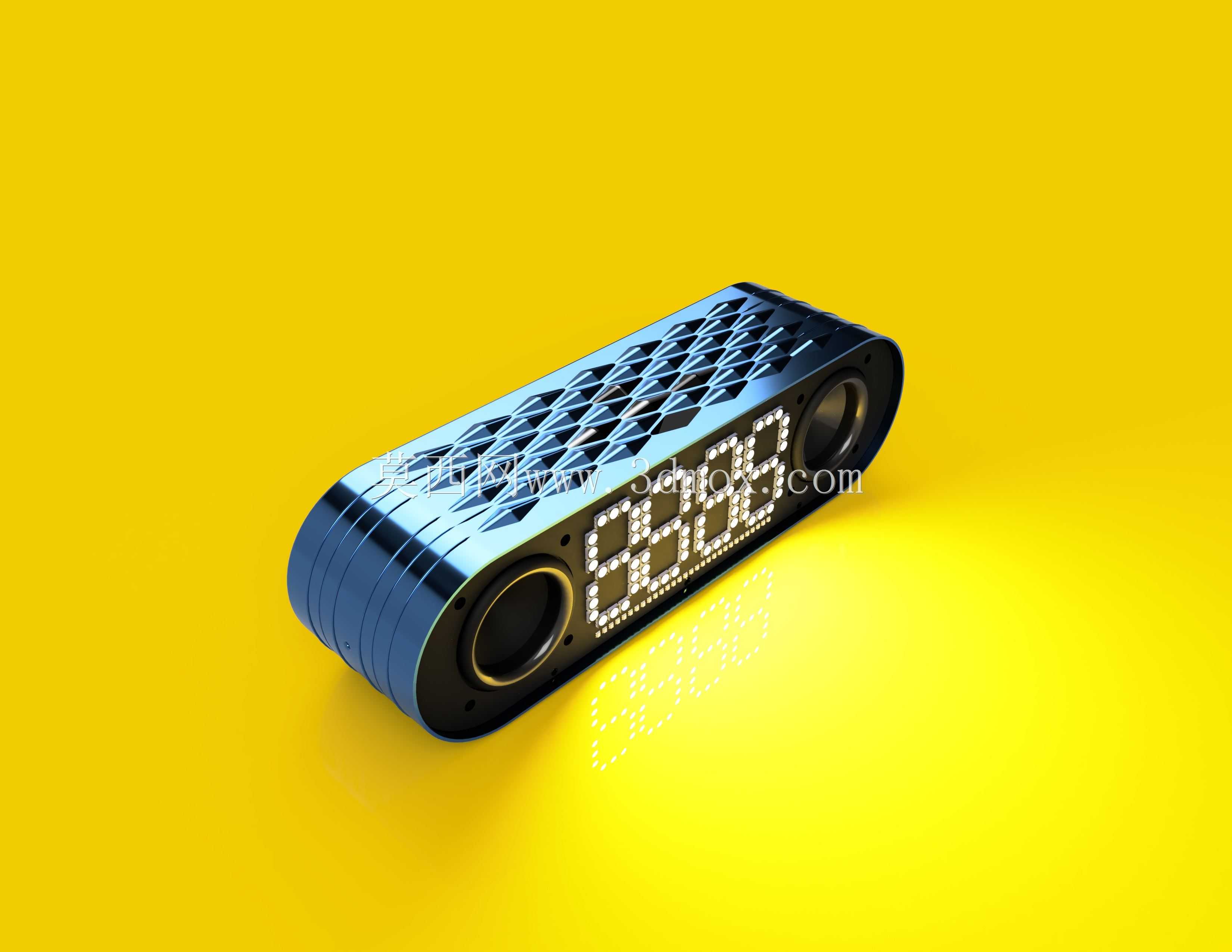

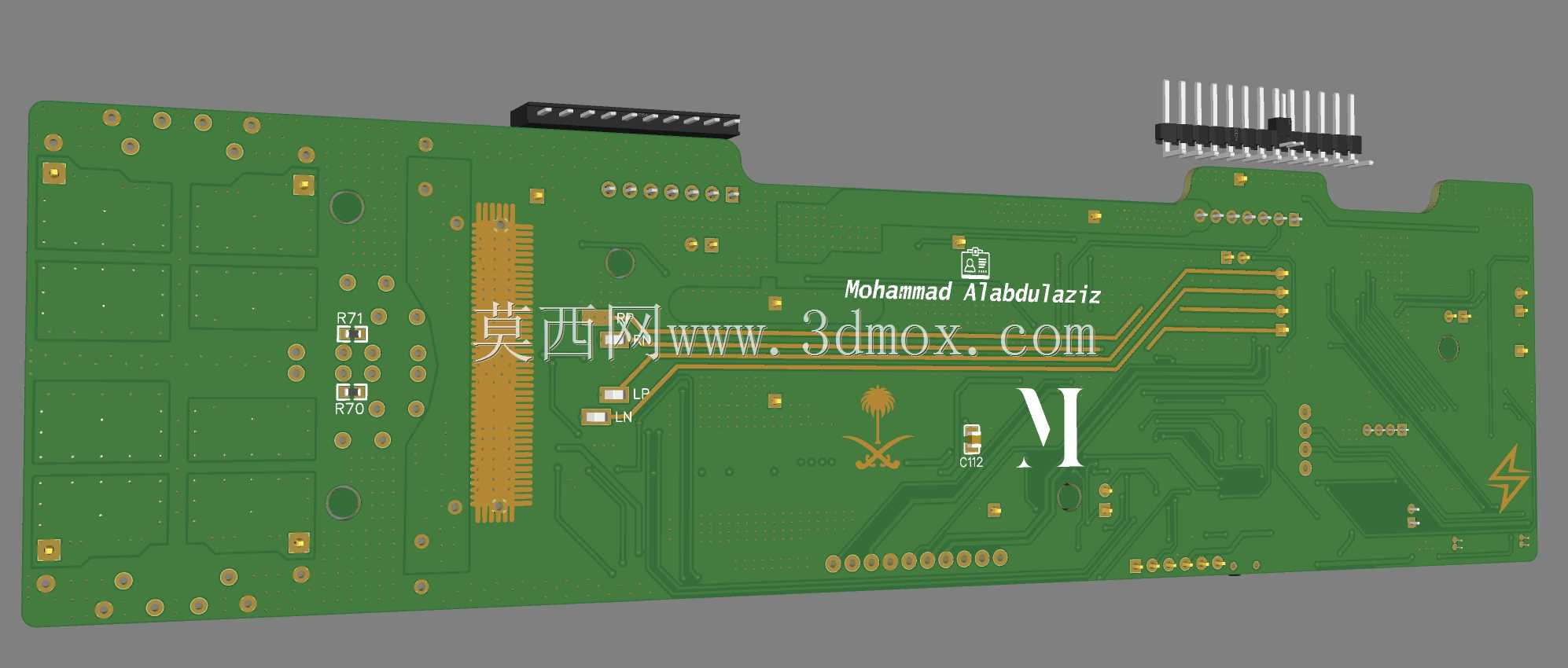

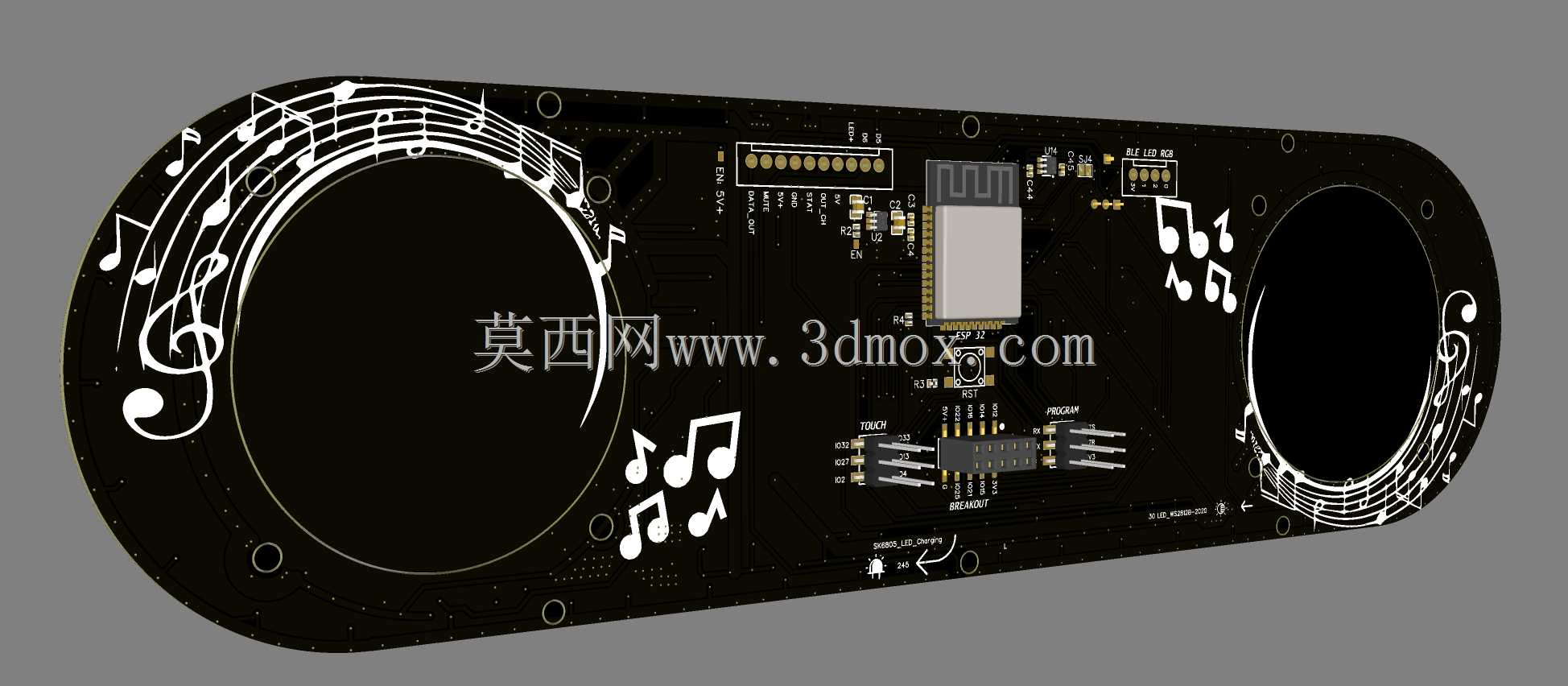

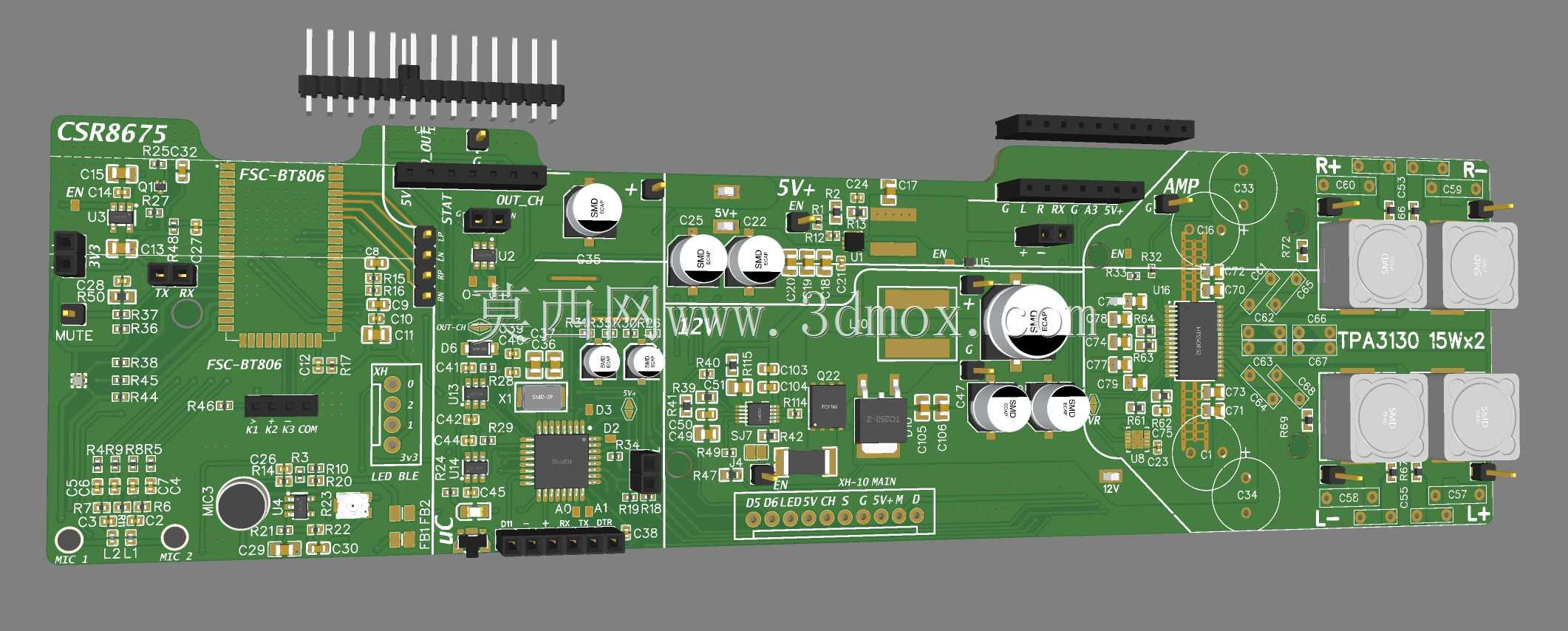

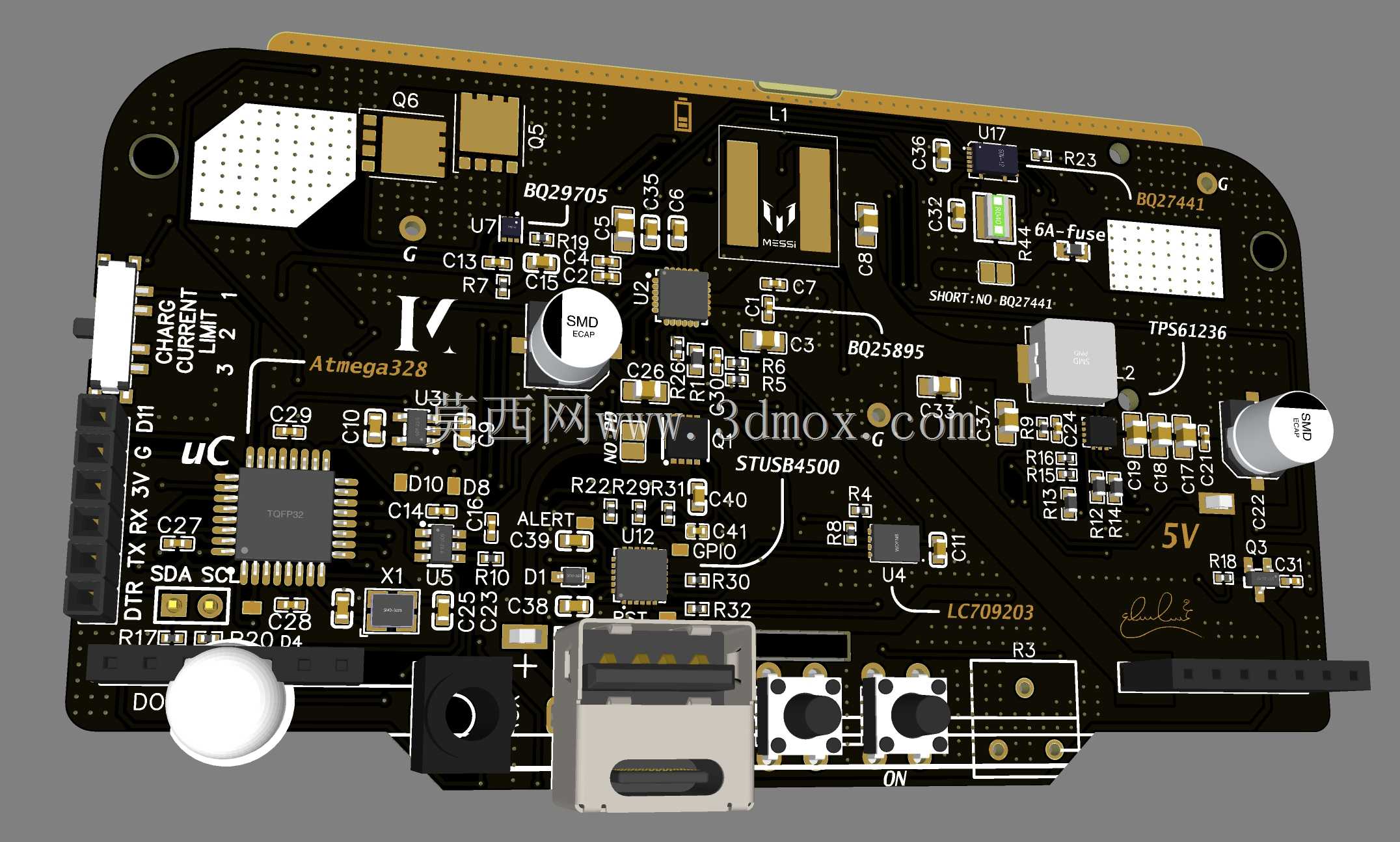

　　既可以在工作状态下显示时间、蓝牙连接状态、音频播放进度等信息，也能在熄屏状态下和外壳网格纹理保持视觉整体性，不会出现突兀的断差。外壳表面的菱形网格结构并非单纯的装饰设计，每一处网格开孔都经过出声效率校核，开孔率控制在既能保证声波顺畅传出、又能提供足够结构强度的区间，网格筋位厚度均匀，既可以在注塑成型时避免缩水缺陷，也能在日常使用中抵御轻微挤压、磕碰，保护内部的显示模组与扬声器单元。电路部分采用四块PCB分层布置的方案，电源管理板、蓝牙主控板、音频放大板、点阵驱动板分别通过板对板连接器实现信号连通，三块微控制器分别负责蓝牙协议传输、音频信号处理、点阵显示驱动的独立运算，各板卡之间预留了足够的散热间隙，

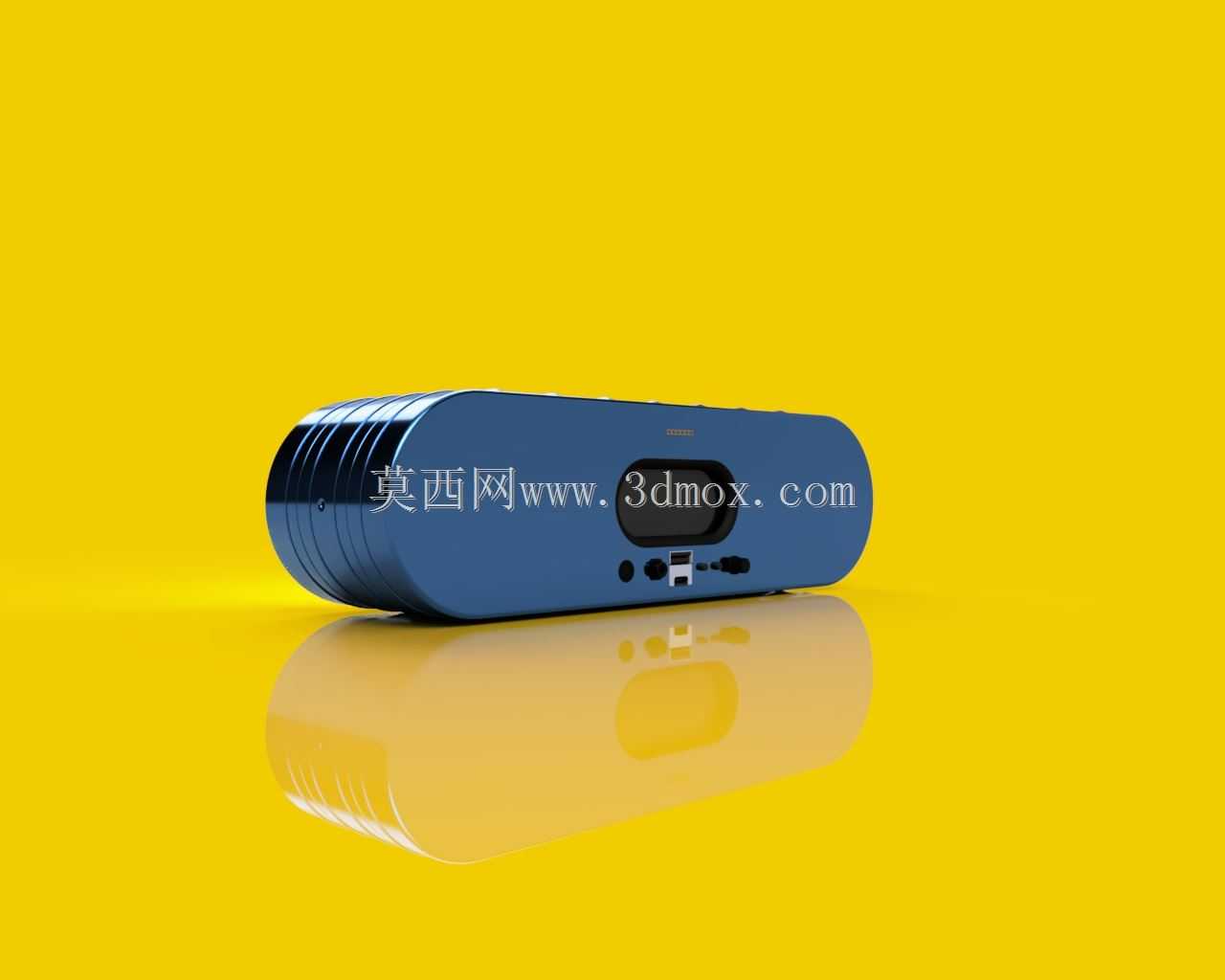

　　长时间大音量播放时不会出现热量堆积导致的性能降频。机身两端的扬声器安装位做了阶梯式密封槽设计，装配时通过泡棉密封圈实现腔体与扬声器单元的过盈配合，保证声学腔体的气密性，减少低频漏音带来的音质损耗。从安装适配角度来看，机身底部预留了通用的防滑脚垫安装位，脚垫高度经过调校，既可以让机身放置在光滑桌面时不会随音频振动产生位移，也能抬升机身避免桌面水渍、灰尘直接进入底部的充电接口与功能按键缝隙。机身侧边的功能按键采用一体化硅胶按键设计，按键行程控制在适合盲操作的范围，按键与外壳之间的缝隙做了错位挡边结构，日常使用中泼溅的水珠不会直接渗入机身内部。整体结构在设计时充分考虑了装配工序的合理性，所有内部元器件都设计有对应的定位柱与卡扣位，

　　装配过程中不需要额外打胶即可实现预固定，减少生产环节的工序复杂度，后期维修时也可以通过卡扣拆解完成元器件更换，不会对外壳造成不可逆的损伤。声学腔体的容积经过反复校核，匹配所选全频扬声器的谐振参数，在有限的机身尺寸内尽可能拓展低频下潜深度，同时避免腔体过大导致的机身臃肿问题。点阵显示模组的固定结构做了缓冲设计，在模组与外壳之间预留了薄型缓冲泡棉的安装空间，即使机身受到轻微冲击，也不会导致显示模组出现移位或者焊点脱落的问题。
