俄制75欧法兰安装同轴连接器结构

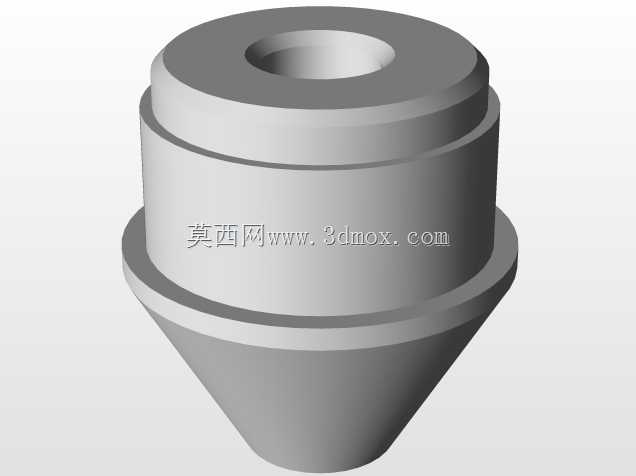

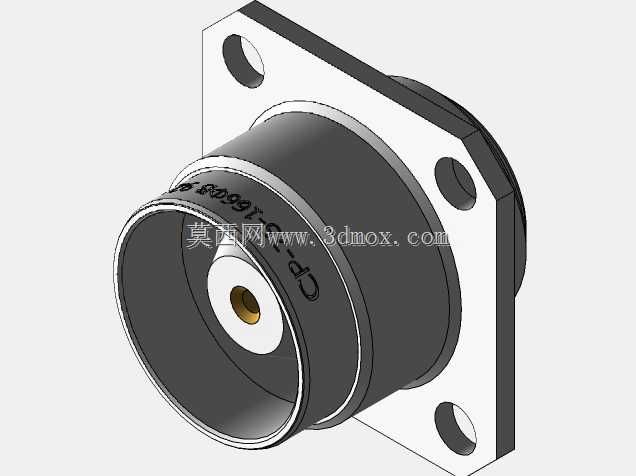

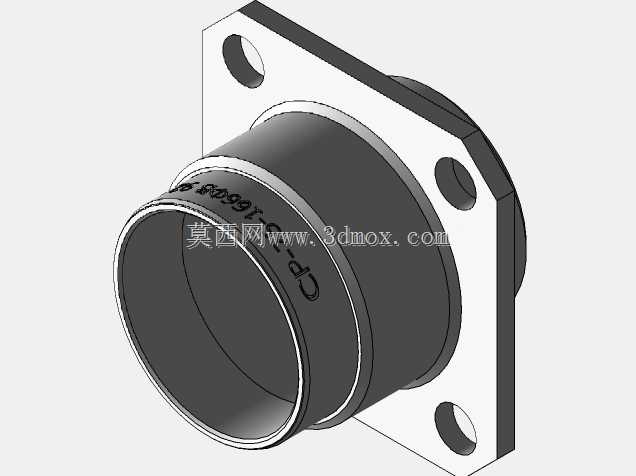

　　在广电信号传输、专业音视频布线、高频通讯设备的柜内布线场景里，这类75欧阻抗的法兰式同轴连接器是很常见的互联部件，和常规民用BNC接头不同，这款俄制规格的连接器在抗振动、长期接触可靠性上有更偏向工业级的设计取向，很多进口通讯机柜、老旧专业广播设备的面板信号接口都会用到这类结构。从结构设计上看，这款连接器采用方形法兰盘作为安装基准，法兰上预留三个均布的安装通孔，安装时可以从机柜面板后侧穿入，通过螺丝从正面锁紧，这种三孔固定的方式相比常见的两孔法兰，在频繁插拔线缆的时候能更好分散受力，避免长期使用后法兰松动导致的接触不良问题，安装法兰的厚度做了加厚处理，边缘做了小倒角，装配时不会刮伤面板涂层，也能更好适配不同厚度的设备面板，

　　不需要额外加装调整垫片。连接器的主体外壳采用金属切削加工而成，外壳表面做了钝化处理，既可以保证屏蔽效能，也能在长期使用中避免氧化锈蚀，外壳和内导体之间填充有绝缘介质，严格控制75欧的特性阻抗，保证高频信号传输时的回波损耗控制在合理范围内，内接触件采用弹性插孔结构，插合时能和公头插针形成稳定的多点接触，即使在有轻微振动的设备使用场景下，也不会出现信号瞬断的问题。从安装边界来看，法兰盘的对角尺寸、伸出面板后的主体长度都做了紧凑化设计，在高密度布置接口的面板上，相邻连接器之间不会出现干涉，尾部的线缆连接端可以适配对应规格的同轴电缆，压接或者焊接后可以形成可靠的线缆端接，外壳上的滚花或者标识环可以方便安装时识别阻抗规格，

　　避免和50欧的同类型连接器混装。在做设备面板的结构设计时，这类连接器的安装开孔尺寸、法兰定位尺寸是需要重点核对的参数，三维建模时需要准确还原法兰安装孔的位置度、连接器插合面的基准位置，避免实际装配时出现接口错位、线缆插拔空间不足的问题，同时要考虑连接器尾部线缆的弯曲半径，在柜内布线时预留足够的走线空间，避免线缆过度弯折导致的信号衰减加剧。这类连接器的核心作用是实现同轴电缆和设备面板之间的刚性固定互联，既可以作为设备的对外信号接口，也可以在柜内不同功能模块之间实现射频信号的可靠转接，相比直式线缆对接头，法兰固定的方式能让接口的抗拉力更强，不会因为线缆拖拽导致接头从设备上脱落，在需要频繁插拔测试的通讯测试设备、

　　长期固定安装的信号传输机柜里，这种结构的连接器稳定性表现更突出。建模过程中需要注意外壳和内导体之间的同轴度公差，绝缘介质的填充尺寸要和实际产品一致，才能保证阻抗匹配的准确性，法兰安装孔的沉头深度、孔位公差也要符合机械安装的通用规范，保证螺丝锁紧后法兰面和设备面板完全贴合，不会出现缝隙导致屏蔽效能下降。
