摩托车轮轴磨削后专用喷涂清洗设备

　　在摩托车零部件加工的产线布局中，轮轴作为连接车轮与车架、传递行驶扭矩的核心受力件，其磨削加工后的表面清洁与防护喷涂工序，直接决定了轮轴的装配精度与服役寿命。这款轮轴喷涂清洗设备，正是针对摩托车轮轴磨削工序后的工艺需求设计，适配直径范围12mm至35mm、长度范围200mm至600mm的各类摩托车前后轮轴、辐条轮轴的表面处理作业，可直接嵌入现有磨床出料端的产线空位，无需对原有产线做大规模结构改造。设备的核心作业逻辑围绕轮轴的长轴类零件特性展开，主体承载段采用平行托辊结构支撑轮轴，托辊表面包覆3mm厚的丁腈橡胶层，避免硬质接触划伤轮轴磨削后的高精度表面，托辊间距可根据轮轴长度手动调节，调节范围覆盖150mm至550mm，

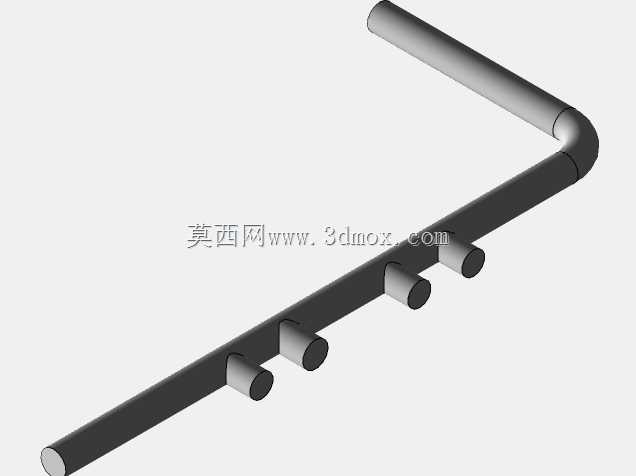

　　适配不同车型的轮轴尺寸差异。喷涂作业区设置在设备中段，采用环形排布的四个高压雾化喷嘴，喷嘴角度可沿轴向±15°调整，确保轮轴旋转过程中，防锈喷涂介质能够均匀覆盖轮轴的整个圆柱面，包括轴端的倒角、退刀槽等易积液、易锈蚀的死角位置；喷嘴的雾化压力可通过调压阀在0.2MPa至0.5MPa区间调节，匹配不同粘度的水基防锈剂、快干防锈油等喷涂介质。清洗段设置在喷涂工位前端，采用高压扇形喷嘴配合硬质尼龙毛刷，毛刷的压合力度可通过侧边的调节螺栓微调，在不损伤轮轴表面磨削粗糙度的前提下，彻底清除磨削后附着在轴面的砂轮碎屑、磨削液残留与金属微粉，避免杂质被喷涂介质封存在轴面，导致后续装配时轴承位出现配合间隙超差的问题。

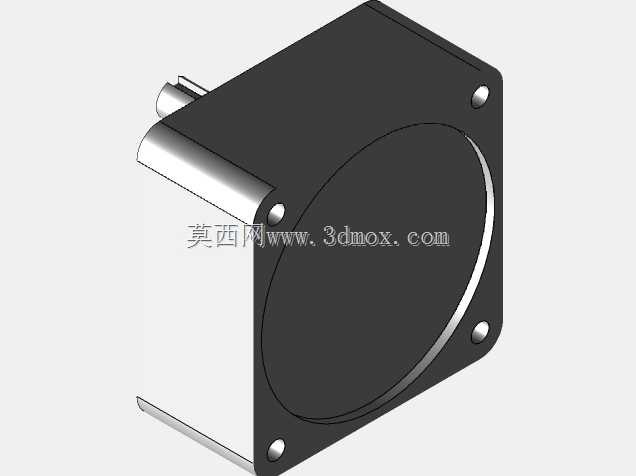

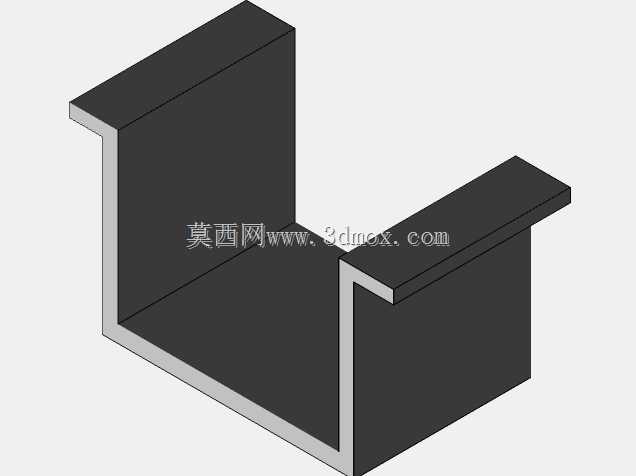

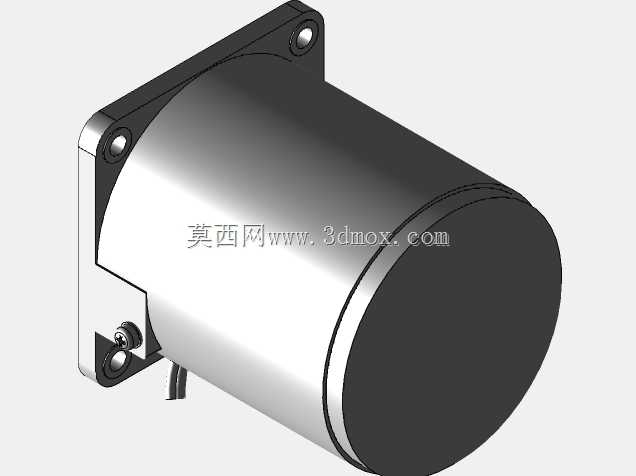

　　设备的动力端采用可调速的减速电机驱动托辊转动，转速可在10r/min至60r/min区间调整，转速调节逻辑匹配不同工序的作业时长需求：清洗段作业时可适当提高转速，增强毛刷与高压水流的冲刷效果；喷涂段作业时降低转速，保证喷涂膜厚均匀，膜厚偏差可控制在±2μm范围内，满足摩托车轮轴的盐雾测试防护要求。设备的外形采用窄长式布局，整体宽度控制在450mm，长度根据配置不同在1200mm至1800mm区间，安装时仅需在地面预留M12的膨胀螺栓固定位，进料端高度与普通外圆磨床的出料导轨高度差控制在±5mm以内，可通过过渡滑板直接衔接磨床出料，无需额外增设提升或转序机构，减少产线的转序等待时间。在结构设计的细节上，设备的底部设置了倾斜式积液槽，

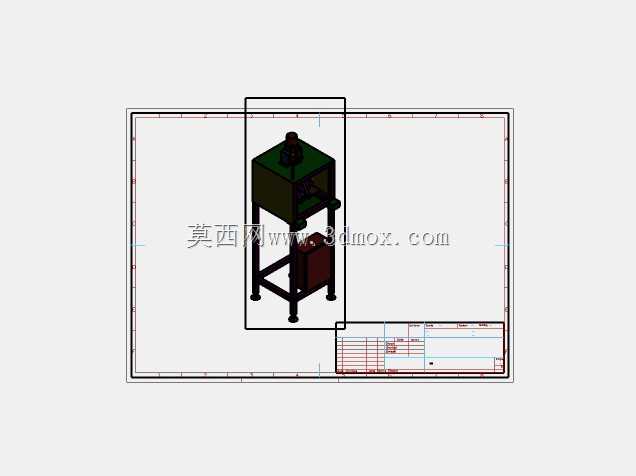

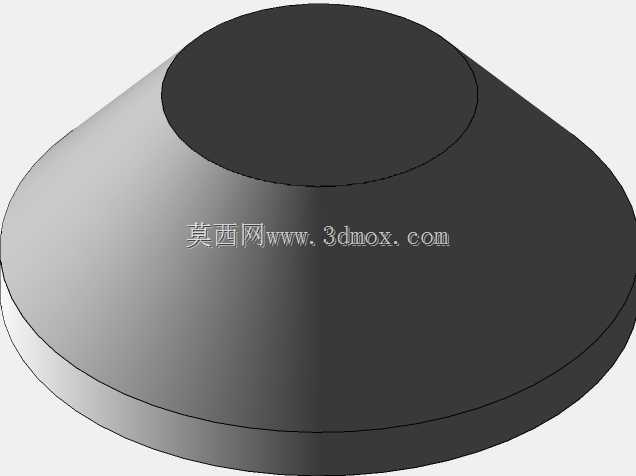

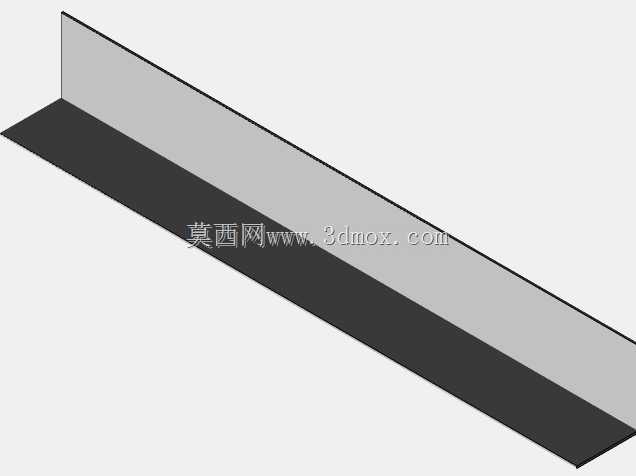

　　清洗与喷涂过程中产生的废液可沿槽体坡度流向端部的排液口，直接接入车间的废液处理管路，避免积液漫流影响车间作业环境；槽体上方设置可拆卸的不锈钢防护盖板，既可以阻挡喷涂过程中的雾状介质外溢，也方便日常清理槽内沉积的金属碎屑与杂质。设备的两端设置了可开合的挡料机构，当轮轴进入作业区后挡料机构自动闭合，避免轮轴在旋转过程中从托辊上滑落，挡料块采用聚氨酯材质，接触轮轴端面时不会造成轴端磕碰损伤。从三维建模的结构逻辑来看，这款设备的所有零部件均采用参数化建模方式，托辊、喷嘴支架、调节机构等易损件都设置了独立的装配约束，后续针对不同规格轮轴做适配改造时，仅需调整对应零件的参数即可快速完成改型，无需重新搭建整体装配体；模型中预留了气动控制元件、电机接线盒的安装空位，可根据产线的自动化升级需求，加装传感器与PLC控制模块，实现与前后磨床、烘干设备的联机自动运行，无需人工值守上下料。在实际生产应用中，这款设备可替代传统的人工手持喷枪喷涂、手工擦洗轮轴的作业模式，单台设备可匹配两台外圆磨床的出料产能，每小时可处理120至180根轮轴，喷涂后的轮轴表面膜厚均匀，无漏喷、流挂问题，清洗后的轴面无残留杂质，可直接进入下一道轴承压装工序，有效降低了人工操作带来的质量不稳定问题，同时减少了喷涂介质的浪费，介质利用率相比人工喷涂提升40%以上。
