双轴瓦式轴承支撑座结构设计

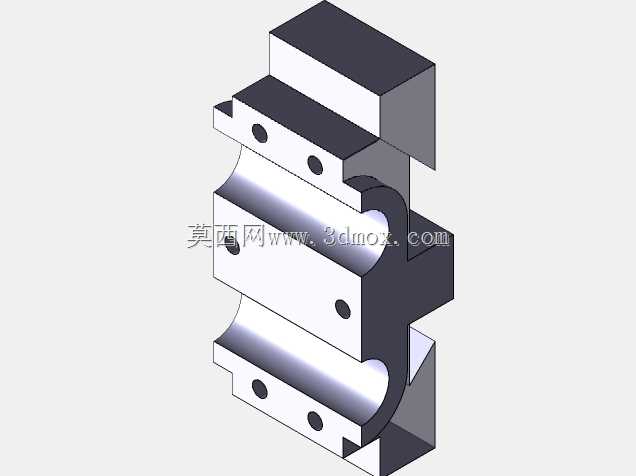

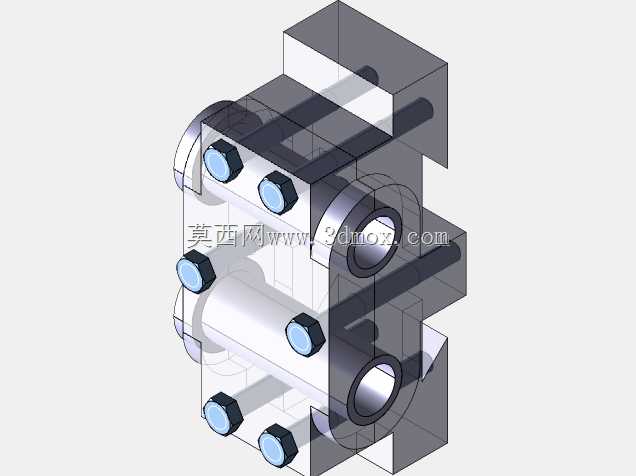

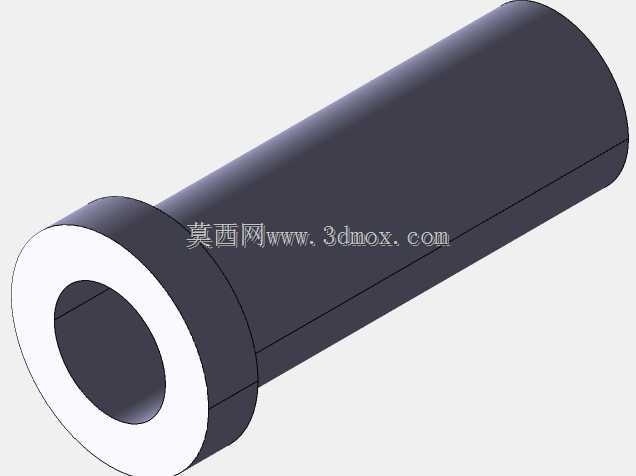

　　该支撑结构主要应用于中载传动轴系的径向支撑场景，常见于轻工输送设备、小型机床进给单元、通用传动模组的轴系布局中，承担转轴工作过程中的径向载荷传递，同时为轴系提供稳定的回转基准，避免轴系运转过程中出现径向窜动、挠曲变形超差的问题。从结构功能来看，该零件采用分体式双圆弧支撑面设计，两个同轴的半圆弧安装面可适配对应直径的轴瓦组件，相比单支撑点的轴承座结构，双支撑位的布局能够大幅缩短轴系的悬臂长度，提升轴系整体的刚性，尤其适用于轴上安装有齿轮、带轮等传动件的工况，可有效降低传动件啮合过程中产生的振动向机架传递的幅值。

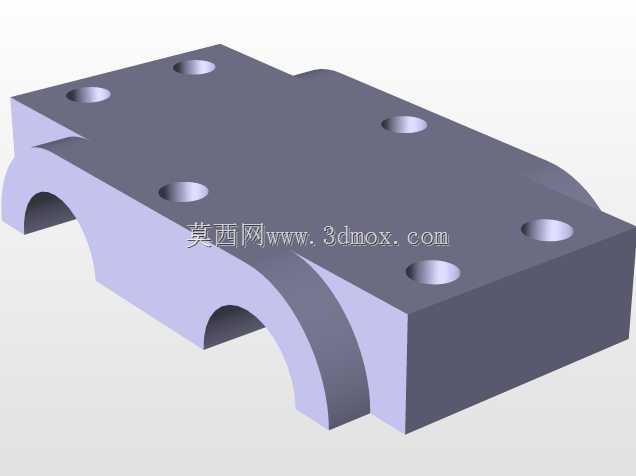

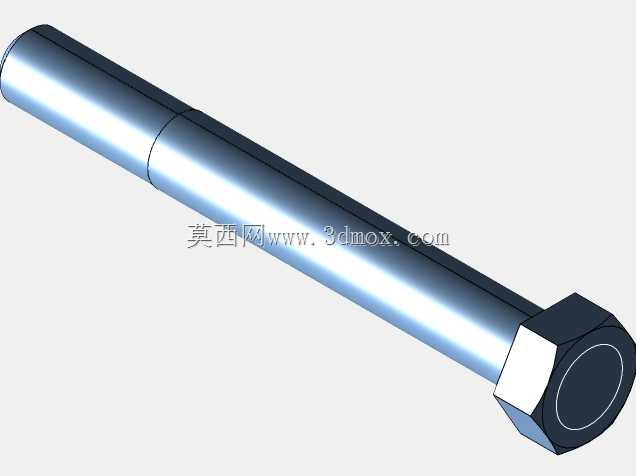

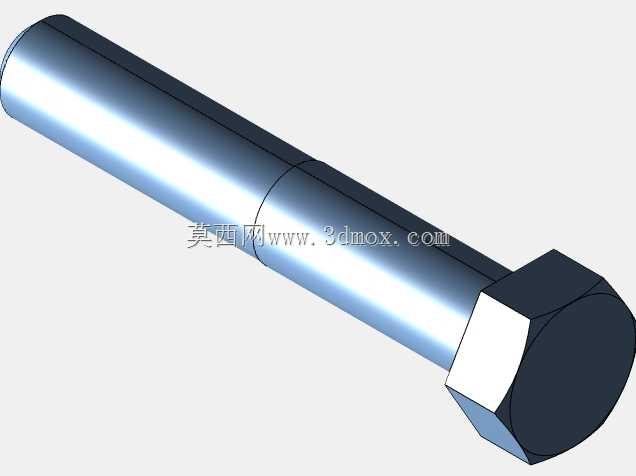

　　设计过程中优先考虑了安装维护的便捷性，零件主体采用一体化铣削成型的基座结构，顶部平面均匀布置6个沉头安装孔，安装孔的位置度公差控制在0.02mm范围内，既可以通过内六角螺栓将该支撑座直接固定在设备的安装基准面上，沉头结构也能避免螺栓头突出零件上表面，干涉周边其他零部件的布置。两个半圆弧支撑面的同轴度、圆柱度公差均按照IT7级精度设定，能够保证装入轴瓦后，轴瓦内孔与转轴的配合间隙均匀，避免出现局部偏磨导致的轴瓦早期失效问题。零件两侧的圆弧过渡结构并非单纯的外观造型，而是通过有限元应力分析后优化的卸荷结构，在支撑座承受最大径向载荷时，圆弧过渡处的应力集中系数相比直角结构降低42%，同时能够减少零件的整体重量，降低材料成本。

　　从安装边界尺寸来看，该支撑座的总长度适配120-150mm区间的轴系支撑跨距，支撑圆弧的直径适配标准直径的滑动轴瓦或带座外球面轴承，安装孔的孔距符合通用传动模组的安装孔位标准，可直接替换同规格的标准铸造轴承座，无需对设备安装基面做二次加工。零件底部的安装平面平面度公差控制在0.01mm范围内，安装时无需额外加装调整垫片即可保证与安装基面的充分贴合，避免因贴合面间隙导致的支撑刚性下降。支撑面两侧的挡边结构高度经过优化，既能够对装入的轴瓦起到轴向定位作用，防止轴瓦在轴系运转过程中出现轴向窜动，又不会遮挡轴瓦的润滑油路，可适配油脂润滑、稀油润滑等多种润滑方式。

　　在实际选型应用中，该结构更适用于转速不超过3000rpm、径向载荷在5kN以内的传动场景，相比铸铁材质的标准轴承座，一体化铣削结构的致密性更好，不存在铸造气孔、砂眼等缺陷，在有一定冲击载荷的工况下使用寿命更长。设计时还考虑了加工工艺性，所有棱角处均做了C1倒角处理，既能够去除加工毛刺，避免装配过程中划伤操作人员，也能够在安装轴瓦时起到导向作用，提升装配效率。零件上表面的安装孔深度经过精确计算，螺栓拧紧后不会穿透支撑座的底部平面，保证安装基面的完整性。两个支撑圆弧之间的凹槽结构，既可以作为润滑油的临时储油槽，收集轴瓦运转过程中溢出的润滑油，避免油污污染设备其他部位，也能够为轴系的温度膨胀预留一定的空间，避免轴系热伸长后出现卡滞问题。
