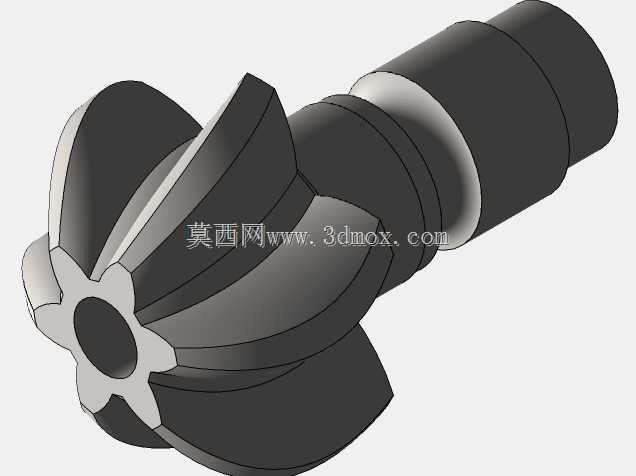

带轴螺旋齿斜齿轮传动构件

　　这款带轴一体化的斜齿轮构件，主要应用在中小功率的精密传动链路中，常见于小型伺服传动机构、手持动力工具的减速段、小型通讯设备的调节传动模组里，区别于直齿轮的平行齿向设计，斜齿的螺旋齿向结构能让轮齿啮合过程保持连续渐进的接触状态，不会出现直齿轮啮合时的整齿突然撞击、脱开的问题，运转时的啮合噪音更低，传动平稳性更优，适合对传动抖动、运行噪音有控制要求的紧凑安装场景。从结构设计来看，采用齿轮与传动轴一体化的成型方案，省去了齿轮与轴之间的键连接、过盈装配环节，既减少了装配累计误差，也避免了键连接带来的应力集中问题，在小尺寸传动场景下能承受更稳定的交变载荷。轴段部分做了阶梯式的直径变化设计，不同直径的轴段分别对应轴承安装位、轴向定位台阶、

　　输出配合段，安装时可以通过轴肩直接实现轴承内圈的轴向定位，不需要额外加装定位套，能压缩整个传动组件的轴向安装尺寸，适配空间局促的小型设备腔体。齿部的螺旋角经过匹配调校，啮合重合度比同模数直齿轮高出近三分之一，单齿承受的载荷被分散到更长的齿面接触线上，同等模数、齿宽参数下能传递更大的扭矩，也能降低单齿的磨损速率，延长传动组件的维护周期。齿端做了微小的倒角修型，装配时能顺畅滑入啮合位置，不会出现齿端磕碰、卡滞的问题，也能避免装配过程中齿端锐角刮伤安装人员或者相邻的密封件。轴端的内花键结构设计，是为了和驱动端的输出轴形成周向固定配合，相比单键连接，花键的多齿均匀受力特性，能在小直径轴段上传递更大的扭矩，也能保证同轴度精度，

　　减少高速运转时的偏心抖动。整个构件的外形尺寸适配小型减速箱的安装边界，轴段的直径公差、齿部的精度等级都按照精密传动的要求设计，安装时只需要将两端轴段对应装入支撑轴承，调整好齿侧间隙就能完成装配，不需要额外做齿轮与轴的压装、找正工序，能有效提升产线的装配效率。在实际使用场景中，这类斜齿轮轴常作为高速级传动件布置在传动链路的输入端，因为高速级的转速高、对传动平稳性要求更严格，斜齿的连续啮合特性刚好能抵消高速运转带来的振动，同时一体化轴的结构刚性更好，不会出现齿轮与轴配合松动的问题，适合长期连续运转的工况。齿面的接触区域经过设计校核，啮合时接触斑均匀分布在齿高中部，不会出现偏载导致的局部齿面过度磨损，即使在正反转频繁切换的工况下，

　　也能保持稳定的传动精度，不会出现明显的回程间隙。轴段上的环形槽结构是为了安装轴用挡圈，实现轴承外圈或者相邻构件的轴向限位，不需要在轴上加工螺纹或者额外加工定位孔，简化了轴的加工工序，也避免了螺纹、孔位带来的应力集中点，提升轴的抗疲劳强度。
