起动马达电枢轴驱动齿轮结构设计

　　在内燃机起动系统的动力传递链路中，这类与电枢轴集成的驱动齿轮是完成起动扭矩输出的核心执行零件，直接承担着把电机电枢的旋转动能传递给发动机飞轮齿圈的关键作用，日常工况下需要在电磁开关的驱动下沿电枢轴的花键段轴向滑移，在起动指令触发时精准啮入飞轮齿圈，待发动机完成点火进入自持运转转速后，又能在单向离合器的作用下及时脱开啮合，避免被高速反拖造成电机电枢超速损坏。从实际装车的应用场景来看，这类齿轮普遍适配小排量通用汽油机、小型柴油机的起动马达，覆盖园林机械、小型发电机组、摩托艇、农用微耕机这类搭载单缸或双缸内燃机的设备，相比分体式装配的驱动齿轮，和电枢轴做集成化设计的结构能减少装配累积误差，在频繁启停的冲击载荷下具备更好的同轴度保持能力，不容易出现打齿、偏磨的早期失效问题。

　　在结构设计层面，这类齿轮的齿形采用渐开线短齿设计，齿顶做了专门的倒缘倒角处理，这是考虑到起动啮合瞬间齿轮和飞轮齿圈存在转速差，带倒角的齿顶能降低啮合卡滞的概率，即使两个轮齿出现顶齿状态，电磁开关的持续推力也能顺着倒角斜面把齿轮推入啮合位置，不会出现打齿顶死的故障。齿轮的内孔和电枢轴采用矩形花键配合，花键的配合间隙控制在0.02-0.05mm区间，既保证齿轮能沿轴顺畅滑移，又能避免大扭矩传递时出现花键侧隙过大造成的冲击异响。齿轮的齿部厚度根据额定起动扭矩做匹配，针对6s额定工作制的起动电机，齿部的抗弯强度按单次起动最大冲击扭矩的3倍做安全系数校核，材料选用20CrMnTi做表面渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，兼顾齿面的耐磨性能和整体的冲击韧性，能承受起动瞬间的冲击载荷不会出现断齿问题。

　　从安装边界尺寸来看，这类齿轮的齿顶圆直径根据适配的飞轮齿圈模数做匹配，常见适配模数2.5或模数3的飞轮齿圈，齿数通常为9齿或11齿，齿轮的轴向滑移行程设计在12-18mm区间，保证完全啮合时齿宽方向的重合度不小于70%，不会出现啮合长度不足造成的齿部局部应力过大。齿轮和电枢轴的配合段设置有卡簧槽，用来安装限位卡簧，限制齿轮的最大滑移位置，避免齿轮过度轴向窜动脱出花键段。齿轮的非啮合端和单向离合器的驱动座做配合，端面设置有弧形的接合面，和单向离合器的楔块结构贴合，保证扭矩传递时的接触面受力均匀，不会出现局部应力集中造成的端面压溃。

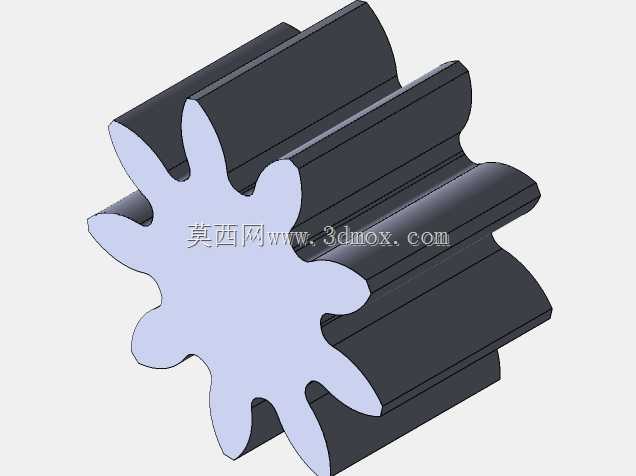

　　在实际建模过程中，齿形的绘制需要严格按照渐开线方程生成齿廓曲线，不能用近似圆弧替代，否则实际加工出来的齿轮啮合时会出现传动不顺畅、噪音大的问题。齿顶的倒角需要沿齿向做全长度的均匀倒角，倒角角度控制在15°-20°，倒角深度覆盖齿顶厚度的三分之一左右，兼顾啮合导入性能和齿顶的结构强度。花键部分的建模需要保证键齿的对称度，和内孔的同轴度公差控制在0.01mm以内，避免装配后出现滑移卡滞。齿轮的各个锐边都需要做0.2mm的倒钝处理，去除加工毛刺，避免装配过程中划伤配合面，也能减少热处理过程中的应力集中问题。针对起动工况的冲击特性，齿根部分做了0.3mm的圆角过渡，避免齿根应力集中造成的疲劳断齿，这一点在小模数起动齿轮的设计中尤其容易被忽略，很多早期失效的起动齿轮都是因为齿根圆角过小，在频繁的起动冲击下出现疲劳裂纹扩展最终断齿。

　　在设备选型匹配时，需要重点核对齿轮的模数、齿数、花键参数和原机型的匹配性，同时要确认齿轮的轴向滑移行程和电磁开关的顶出行程匹配，避免出现啮合不到位或者无法脱开的问题。对于高频率起动的应用场景，比如备用发电机组的起动马达，还可以适当提升齿面的热处理硬度，增加齿面的耐磨性能，延长齿轮的使用寿命。这类集成在电枢轴上的驱动齿轮相比分体式结构，减少了一个装配连接环节，整体的传动刚性更好，在大扭矩起动工况下的可靠性更高，也能降低装配过程的复杂度，提升生产装配效率。
