自行车脚踏曲柄链盘传动总成

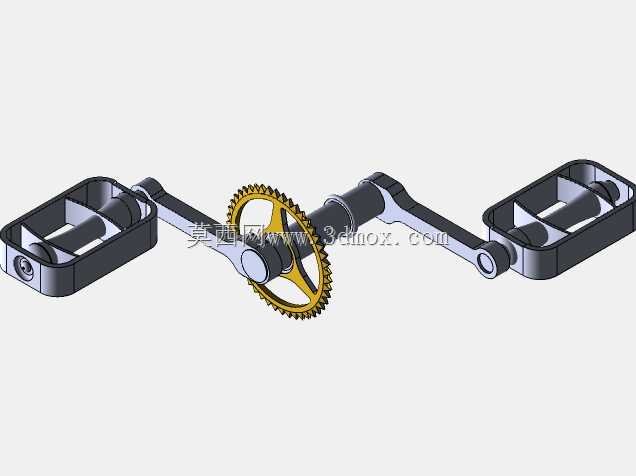

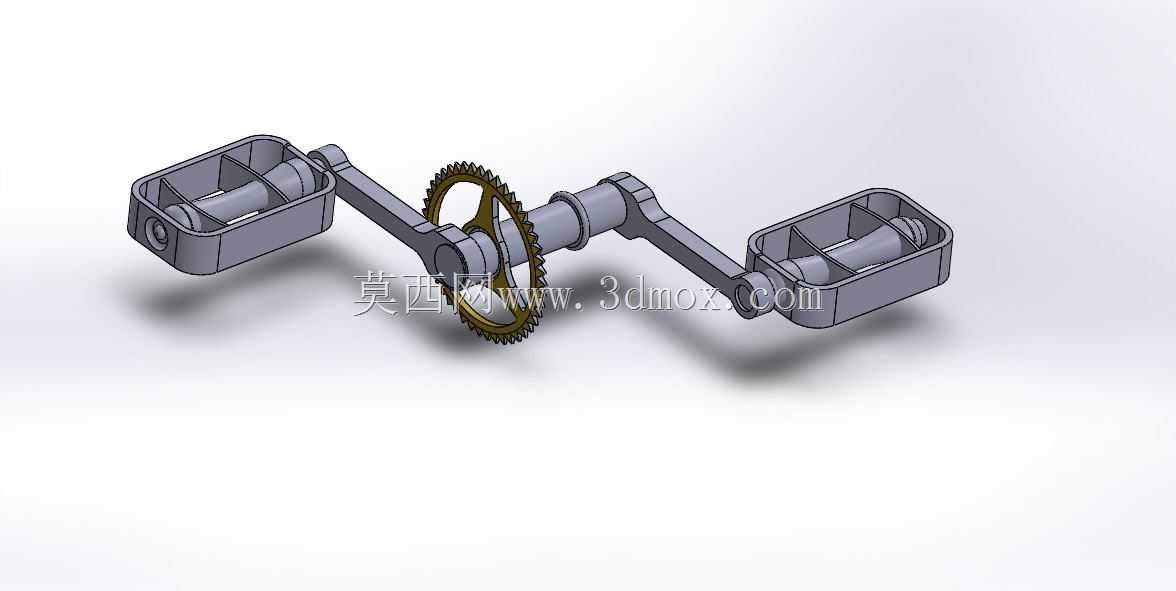

　　该总成围绕人力骑行中的动力输入与扭矩传递展开，核心由左右踏板、踏板壳体、曲柄连杆、中轴支撑段以及主动链盘组成。踏板采用带容纳腔的盒式外形，内部预留转轴安装空间，踩踏面通过轮廓加高和边框围合形成防滑边界，使用者在站立发力或坐姿蹬踏时，鞋底能够稳定落在踏板区域内，减少侧向滑脱。踏板与曲柄端部通过销轴连接，销轴轴线与中轴轴线保持平行，使踏板在曲柄回转过程中可相对自由翻转，始终维持较适合脚部接触的姿态。

　　曲柄部分采用长杆式传力结构，一端连接踏板转轴，另一端汇集到中轴部位。左右曲柄在轴向上错开布置，相位角相差约一百八十度，使两侧蹬踏动作交替进行。这样的布局能够把双脚的周期性下压动作转化为中轴的连续旋转，避免单侧发力死点造成明显停顿。曲柄截面在靠近中轴的区域逐渐加强，以承受起步、爬坡和急加速时产生的较大弯矩；靠近踏板端则兼顾脚蹬摆动空间和外形轻量化，避免不必要的材料堆积。

　　链盘安装在中轴附近，是踏板动力向后轮传递的关键元件。盘齿沿圆周均匀分布，齿形需要与链条节距相匹配，齿根处保留足够圆角，以降低链条啮合时的应力集中。链盘与中轴之间通过定位面和紧固结构传递扭矩，建模时需保证齿圈中心、中轴中心和曲柄回转中心重合，否则会在骑行中产生链条松紧波动、噪声和异常磨损。链盘一侧靠近车架，另一侧与曲柄保持安全间隙，设计中应同时检查链条摆动、曲柄旋转和车架五通位置之间的干涉关系。

　　从实际使用场景看，这类结构常见于普通自行车、通勤车、健身车以及轻型人力代步设备。整车装配时，中轴穿过车架五通，轴承或衬套承担径向载荷，曲柄把脚踏力传到链盘，再由链条把旋转动力输送至飞轮和后轮。踏板离地高度、曲柄长度和链盘直径共同决定骑行姿态与传动特性：曲柄较长时杠杆力矩更大，但所需脚部运动幅度增加；链盘较大时单圈行程更长，适合较高速度，却会提高起步阻力。结构设计需要在踩踏空间、通过性、齿盘包络和车架开度之间取得平衡。

　　外形建模可先确定中轴轴线，再按左右相位建立曲柄回转轨迹。踏板外形不宜只按静态外观处理，应绕销轴检查整个旋转周期，确认鞋底接触区、踏板外壳和曲柄端部不会在极限角度发生碰撞。中轴支撑段需体现轴肩、衬套配合位和链盘安装位，配合长度要满足轴承定位和轴向锁紧要求。链盘齿部可按节圆、齿顶圆和齿根圆建立轮廓，装配后再与链条轨迹进行啮合检查。

　　安装边界方面，踏板外侧需留出鞋宽和脚部活动空间，内侧则要避开曲柄、链罩和车架管。曲柄旋转扫掠范围内不应布置线束、支架或其他附件。链盘外缘与车架下管、后叉端部以及链条张紧位置之间应保留均匀间隙，防止受载变形后摩擦。踏板底部在最低位置时还需考虑整车通过性，尤其在转弯倾斜时，踏板边缘不能过早触地。

　　该模型适合用于自行车传动系统结构表达、曲柄踏板运动校核、链盘啮合演示以及人力驱动设备的方案设计。通过实体装配关系，可以直观看到双脚输入、曲柄回转、链盘牵引和链条输出之间的动力路径，也便于进一步开展轴承选型、轴径校核、齿盘参数调整和车架五通适配。
