十字交叉管路快接定位组合结构

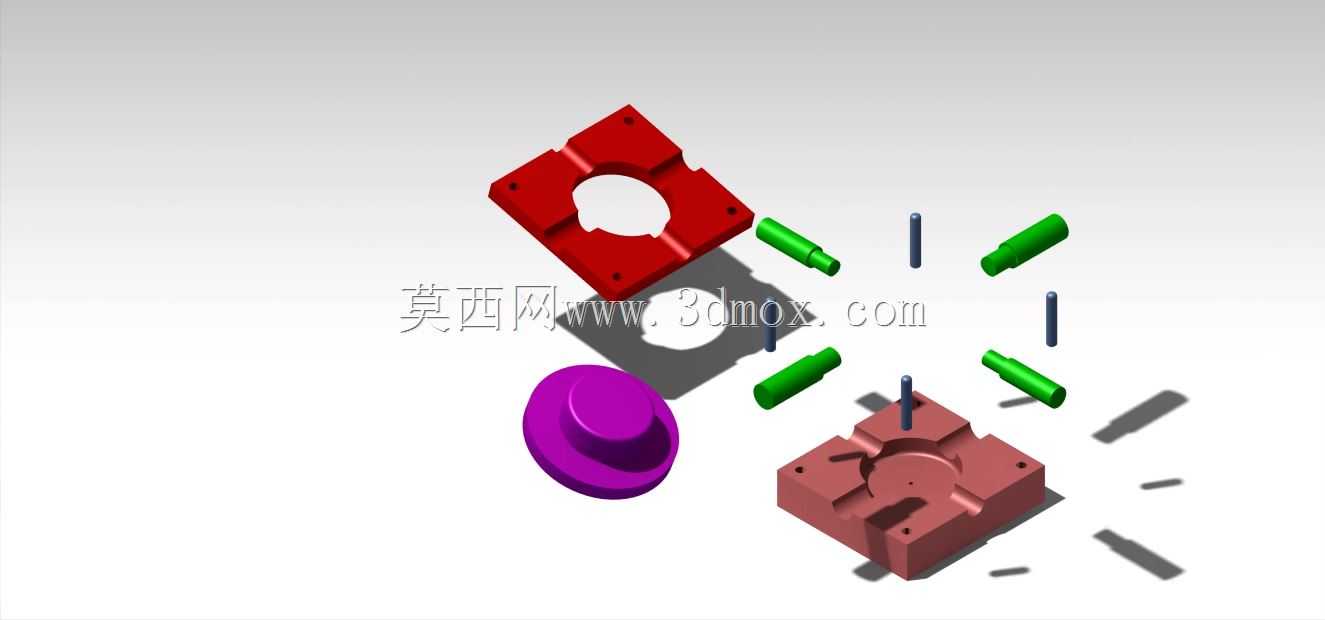

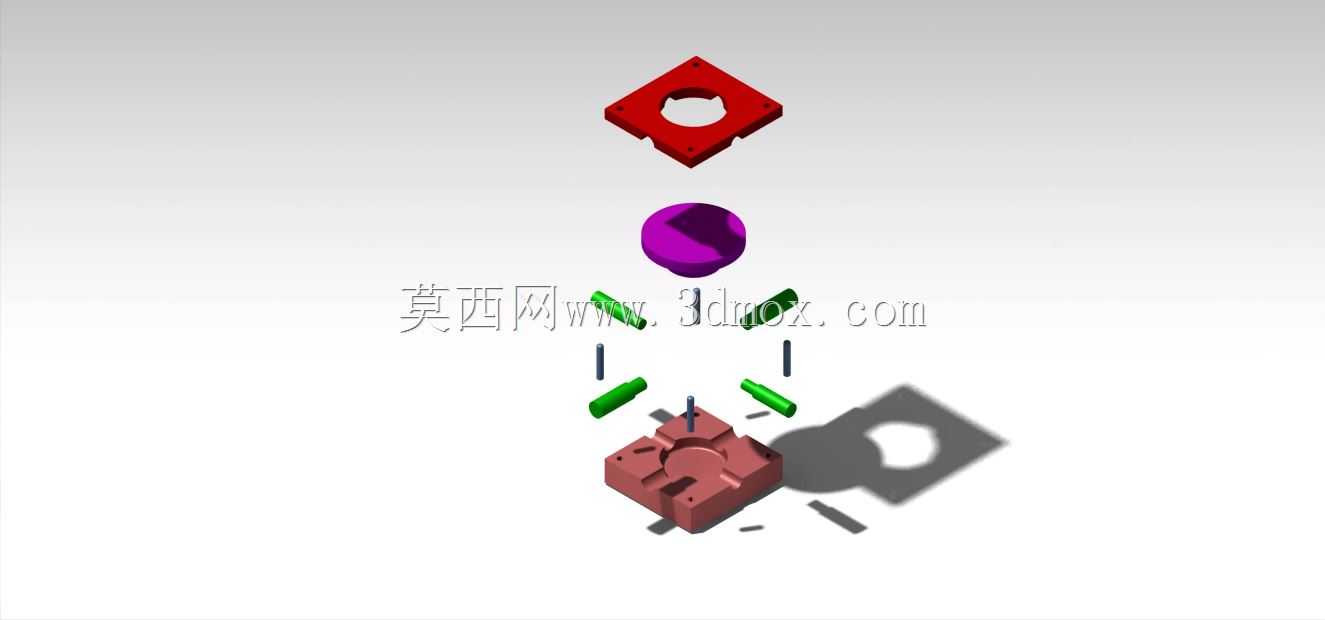

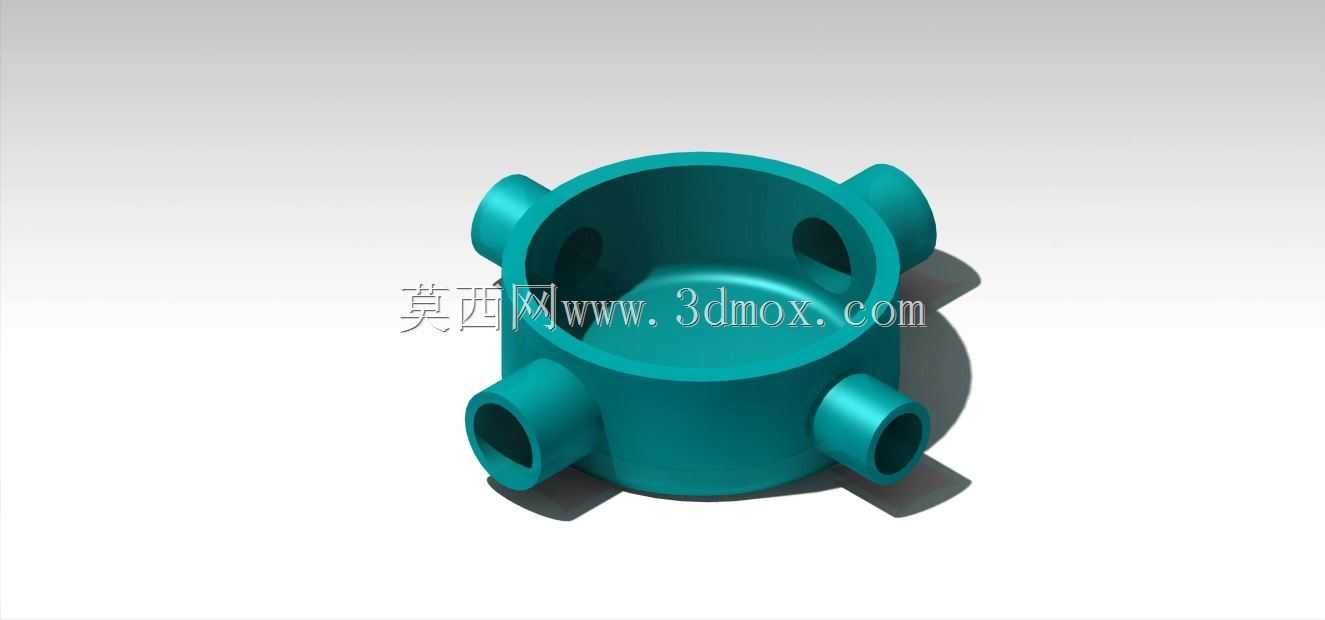

　　这套十字交叉定位连接结构，主要面向多管路并行布设的工位做节点转接使用，常见于小型气动回路排布、实验台流体管路分路、小型自动化设备气路节点的安装场景，替代传统的直角接头拼接方案，减少节点处的泄漏风险，同时压缩管路排布占用的空间。从结构拆分来看，整套组件分为上下两个定位基座、中心密封压盖、四个侧向快插接头以及对应的定位销件，上下基座采用对称式的方形安装面，四个角位预留了沉头安装孔，可直接通过螺栓固定在设备安装板或者型材支架上，安装孔的孔位间距适配常规20mm、30mm规格的工业铝型材槽距，不需要额外做转接板加工，能直接适配现有设备的安装基准。上下基座的贴合面做了十字形的流道槽，流道槽的截面为半圆形，

　　两个基座扣合后形成完整的十字形贯通流道，流道的四个出口位置做了锥度导向面，和侧向快插接头的端部锥面配合，装配后可以实现径向密封，不需要额外加装密封垫片，减少装配时的零件数量。中心位置的圆形凸台是整套结构的定位核心，上下基座扣合时，凸台和对应的凹槽先完成导向定位，保证四个流道的同轴度偏差控制在0.1mm以内，避免流道错位造成的通径缩减、流阻增大问题。中心的紫色压盖为锁紧构件，压盖内侧做了内螺纹，和上基座中心的外螺纹柱配合，拧紧后可以给上下基座提供均匀的轴向压紧力，保证四个接口位置的密封面紧密贴合，相比传统的周向螺栓锁紧，中心锁紧的方式受力更均匀，不会出现单侧压紧力不足导致的泄漏问题，同时拆装时只需要操作中心压盖，

　　不需要逐个拧动边角螺栓，后期维护清理流道时效率更高。四个侧向的绿色快插接头为标准快换结构，接头端部的卡簧结构可以直接对接外径6mm的气动软管或者流体软管，插入后自动锁止，拆卸时只需要按压接头端部的压环即可拔出软管，不需要额外工具，适合需要频繁调整管路走向的实验类设备或者小批量定制设备使用。接头和基座的配合位置做了轴向定位台阶，接头插入基座接口后，台阶面和基座端面贴合，保证接头插入深度一致，不会出现插入过深堵截流道、或者插入过浅导致密封失效的问题。配套的四根定位销为装配辅助件，上下基座扣合前，先将定位销插入下基座对应的销孔内，再扣合上基座，可以避免扣合过程中流道槽错位，同时在长期使用过程中，定位销可以承受管路侧向拉扯产生的剪切力，

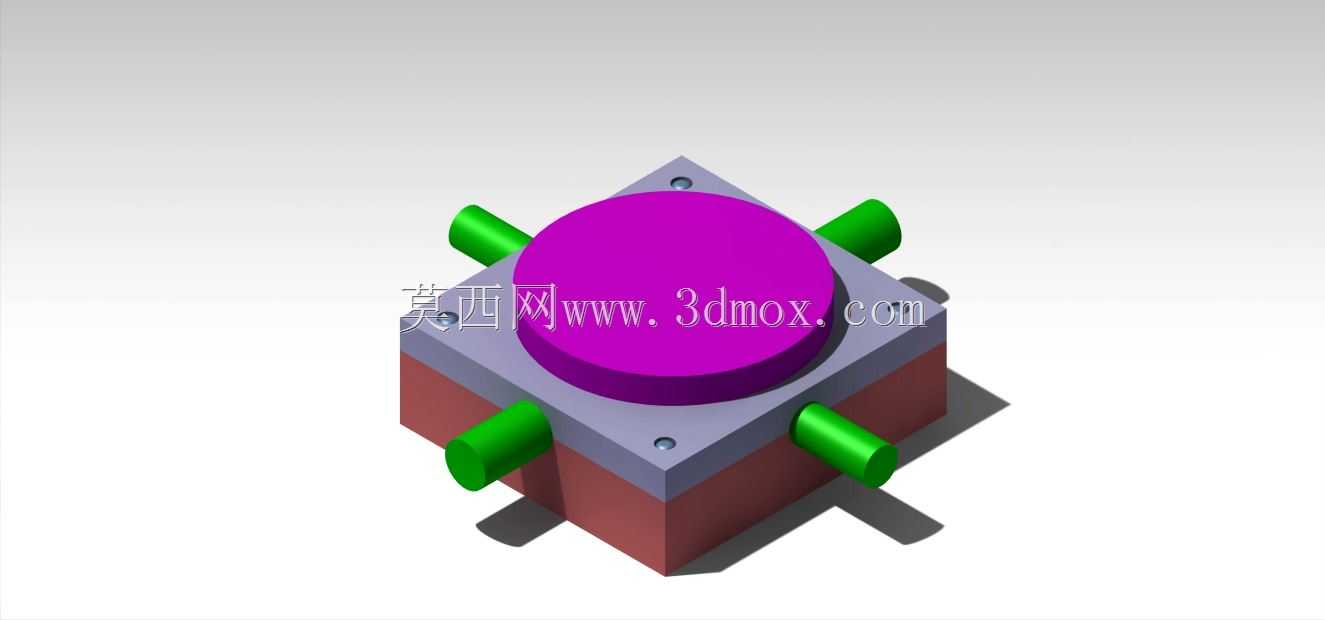

　　避免中心螺纹受力过大出现滑牙问题。从安装边界来看，整套结构组装完成后整体外形为方形，总边长不超过60mm，中心压盖突出上基座表面的高度为12mm，侧向接头伸出基座侧面的长度为18mm，安装时预留的操作空间只需要满足中心压盖的扳手活动空间即可，相比四个直角接头拼接的十字节点，整体占用空间缩小近40%，适合在设备内部管路排布紧凑的区域使用。流道的内部通径为4mm，可以满足常规小流量气动回路、低压流体回路的介质传输需求，适用的工作压力范围在0-0.8MPa，覆盖大部分常规工业气动系统的工作压力区间。设计过程中特意将所有易损的密封配合面都做了圆角过渡处理，避免装配时尖锐边角割伤软管或者密封面，同时基座的边角都做了C2倒角，安装时不会划伤操作人员或者周边的管线。上下基座的材质可以根据使用场景选择，常规气动场景使用POM材质即可满足强度和密封需求，有弱腐蚀流体传输需求的场景可以更换为尼龙或者不锈钢材质，快插接头的卡簧采用不锈钢材质，长期使用不会出现锈蚀卡滞的问题。在实际装配测试中，这套结构的拆装重复定位精度可以控制在0.05mm以内，反复拆装50次后密封面依然没有出现泄漏，相比传统的多接头拼接方案，节点处的泄漏点从4个减少到1个，大幅降低后期运维的排查难度。
