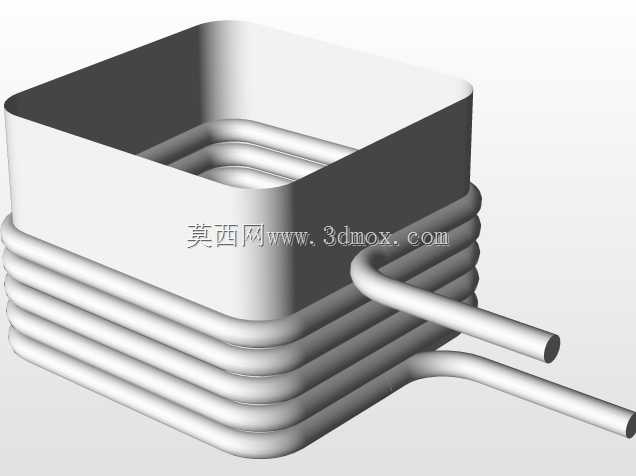

五匝矩形空心感应加热线圈结构

　　在工业感应加热、小型通讯射频匹配回路、非标电磁实验装置的结构搭建中，矩形截面的多匝空心线圈一直是适配方形工件、受限安装空间的核心电磁部件，这款五匝矩形结构的线圈，正是针对方形腔体周边的绕装需求设计，区别于常规圆形线圈的弧面适配特性，矩形结构能完美贴合方形被加热工件或者方形屏蔽腔体内壁，最大化缩减电磁气隙，提升能量耦合效率。从实际安装边界来看，该线圈外轮廓尺寸为120mm×120mm，整体采用等径空心金属管材绕制，五匝线圈的匝间保持均匀的排布间隙，既避免了匝间距离过小带来的绝缘耐压风险，也不会因为匝间距过大导致整体轴向尺寸超标，能适配多数方形工位的安装预留空间，不需要额外对周边安装板做避让裁切。

　　线圈的两个引出端采用同向平行排布的直段结构，引出端长度预留了足够的接线操作空间，在实际装配时可以直接对接水冷管路或者射频接线端子，不需要额外弯折调整引出角度，降低了现场安装的配作难度，空心管材的结构本身也支持通水冷却，在大功率连续加热工况下，能通过管内循环的冷却水带走线圈自身的焦耳热，避免长时间工作导致的管材过热变形、绝缘层老化失效问题。设计过程中首先确定的是线圈的内轮廓尺寸，因为要套在100mm见方的方形工件外侧，预留单边10mm的间隙既可以满足工件快速取放的操作需求，也不会因为间隙过大导致磁路漏磁增加，五匝的匝数设定是经过电感量匹配计算得出的，对应常规15-30kHz频段的感应加热电源，或者通讯频段的阻抗匹配需求，

　　能让回路工作在最佳谐振点，减少无功损耗。绕制时采用的是等曲率折弯工艺，矩形的四个转角位置保持一致的弯曲半径，避免折弯处管材出现瘪陷、壁厚减薄的问题，保证管内冷却介质的流通顺畅，同时转角处的曲率一致也能让线圈整体的磁场分布更均匀，避免局部磁场过强导致的工件加热不均，或者通讯回路的局部场强超标引发的放电风险。匝间的间隙控制在3mm左右，这个距离既可以满足常规耐高温绝缘漆、绝缘垫片的敷设要求，也能让线圈整体的结构更紧凑，在120mm的外轮廓尺寸下，五匝线圈的整体轴向高度控制在合理范围内，不会因为轴向尺寸过高导致周边部件的安装干涉。在实际应用场景中，这类矩形线圈常被用在方形金属工件的表面淬火、小型半导体晶圆的感应加热、通讯设备腔体的滤波电感回路中，相比圆形线圈，它能在方形安装空间内获得更大的有效耦合面积，不需要额外做空间避让，在空间受限的非标设备里优势尤其明显。比如在小型方形五金件的淬火工序中，这款线圈可以直接套在工件外侧，工件不需要额外旋转就能实现四个侧面的均匀加热，相比圆形线圈需要工件旋转配合的方案，能简化设备的旋转工装结构，降低设备整体制造成本。在通讯射频回路中，矩形结构的线圈能更好地贴合方形屏蔽腔的内壁，充分利用腔体内部的边角空间，在有限的腔体尺寸下实现需要的电感量，避免线圈挤占其他射频元件的安装位置。设计时也充分考虑了线圈的结构强度，五匝线圈的排布形成了稳定的层叠结构，配合引出端的固定点位，

　　整个线圈在安装后不会因为设备运行的振动出现匝间移位、变形的问题，空心管材的壁厚选择也兼顾了结构强度和散热需求，不会因为壁厚过薄导致绕制后变形，也不会因为壁厚过厚增加不必要的材料成本和线圈整体重量。两个引出端的直段部分做了表面整平处理，在对接接头时能保证接合面的贴合度，减少接触电阻，避免大电流工作时接头发热。另外线圈的整体结构没有多余的异形弯折，所有折弯段都是规则的直角过渡配合圆弧转角，在三维建模阶段就能直接导出折弯加工路径，不需要二次编程调整，能直接适配数控弯管机的加工工艺，减少加工环节的人工调整工作量，提升零件的加工一致性，批量生产时的良品率也能得到有效保障。在安装适配性上，线圈的底部和顶部都预留了固定件的安装位置，可以通过耐高温绝缘扎带或者绝缘固定支架直接固定在安装基座上，不需要额外设计复杂的夹持结构，降低了配套结构的设计难度。
