三匝环形带引出端感应加热线圈结构

　　这类三匝环形线圈在工业感应加热场景中应用十分广泛，小到五金工件的局部淬火、小尺寸金属件的钎焊，大到实验室小流量流体的温控管路、小型电磁感应实验台的励磁部件，都能见到这类结构的身影。和单匝线圈相比，三匝的结构在相同输入电流下能获得更高的磁通密度，加热区域的温度均匀性也更好，不会出现单匝结构靠近铜管位置温度过高、远离位置温度不足的问题，尤其适合对环形区域内的工件做周向均匀加热，比如小直径轴类的端部淬火、环形焊缝的预加热，都能依靠这个结构获得稳定的热输出。

　　从实际使用的角度看，线圈采用空心铜管绕制是行业内的通用做法，工作时铜管内部通循环冷却水，带走大电流通过时产生的焦耳热，避免线圈自身温度过高出现氧化变形甚至熔化的问题。这个线圈的环形主体直径为76mm，对应的加热区域内径刚好适配直径60mm以内的工件，安装时需要保证线圈中心和工件中心的同轴度偏差不超过2mm，否则会导致工件周向加热温差过大，影响热处理一致性。线圈的螺距设定为10mm，匝与匝之间预留了足够的绝缘间隙，不会出现匝间打火的问题，同时这个螺距下的磁场分布刚好覆盖轴向30mm左右的加热宽度，刚好匹配多数小尺寸工件的加热段长度，不需要额外调整线圈位置就能覆盖加工区域。

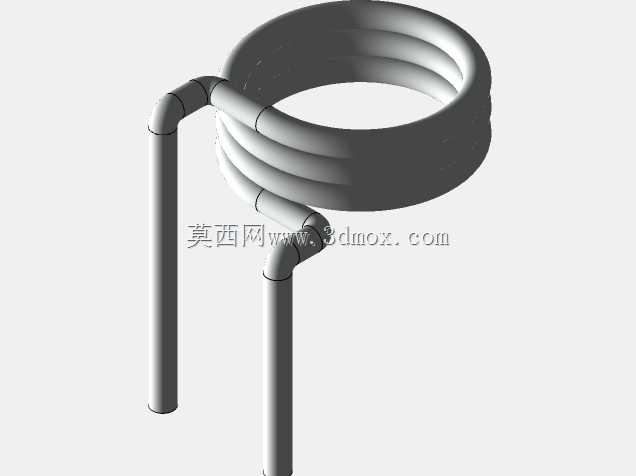

　　设计这类线圈的时候，首先要确认的是引出端的位置和长度，图中两个引出端平行向下布置，长度方向预留了足够的接电和接水空间，实际安装时引出端会连接到高频电源的输出电极，同时接入冷却水循环回路，引出端的直线段长度要保证和设备安装板的绝缘距离不小于15mm，避免高压击穿绝缘层出现漏电问题。环形绕制部分的折弯半径需要和铜管直径匹配，折弯处不能出现铜管瘪皱的问题，否则会导致冷却水流量不足，散热效率下降，严重时会在折弯位置形成气塞，造成局部过热烧穿线圈。

　　在设备集成的时候，这个线圈的安装边界需要重点考虑，环形主体外侧要和周围的金属结构件保持至少20mm的距离，避免交变磁场在周围金属件上产生涡流发热，造成不必要的能量损耗，同时也防止周围金属件升温影响设备其他部件的正常运行。引出端的固定需要采用耐高温绝缘夹具，不能用金属件直接夹持铜管的带电部分，夹具的位置要避开线圈的磁场作用区域，防止夹具自身发热。和多匝密绕的线圈相比，这个10mm螺距的结构散热条件更好，相同功率下的冷却水流量需求更低，对循环水泵的扬程要求也更小，适合集成在小型台式感应加热设备上，不会占用过多的设备内部空间。

　　实际生产中，这类线圈的使用寿命和安装精度、冷却水水质有很大关系，安装时如果同轴度偏差过大，不仅加热效果差，工件和线圈之间还容易出现放电打弧，烧坏铜管表面；冷却水中如果杂质过多，会在铜管内壁形成水垢，降低散热效率，时间长了会导致线圈过热变形。这个结构的线圈在更换的时候也很方便，只要断开电极连接和水管接头，就能直接拆下替换，不需要调整设备的其他结构，维护成本很低。针对小尺寸工件的加热场景，这个尺寸的线圈刚好平衡了加热效率和磁场均匀性，不会因为线圈直径过大造成功率浪费，也不会因为直径过小导致工件适配性差，在小型五金加工、电子元器件焊接、实验室温控装置里都有很高的实用价值。
