3/8NPT螺纹接口气动压力调节器件

　　在工业气动控制、小型流体输送管路的搭建场景里，这类带3/8NPT锥管螺纹接口的压力调节器，是气路压力稳定输出的核心配套部件，常被布置在气源处理单元的后端、执行机构的前端支路，用来把上游波动的气源压力调整到下游设备适配的稳定工作压力，避免压力冲击损坏气缸、气动马达或者精密气动仪表。从结构设计逻辑来看，这款调压件采用了一体式柱状本体结构，两端的NPT锥管螺纹在装配时依靠螺纹牙型的形变实现密封，不需要额外加装平面密封垫，适配常见的镀锌气管、PU气动软管的硬管、软管转接场景，安装时只需要对应螺纹规格拧入管路即可，不需要额外设计定制安装支架，本体的外六角结构可以直接用普通活动扳手或者开口扳手完成锁紧操作，现场装配的容错率较高。

　　从功能实现的角度，这类直动式压力调节器的内部集成了弹簧加载的阀芯组件，上游高压气体进入阀体后，通过阀芯与阀座的节流间隙实现压力衰减，下游引出的反馈气路会直接作用在膜片或者活塞组件上，平衡弹簧预紧力，当下游压力超过设定值时，阀芯会自动关小节流口，压力低于设定值时则自动开大节流口，以此实现出口压力的动态稳定，常规工况下可以将入口0.3-1.0MPa的压缩空气，稳定输出在0.1-0.8MPa的可调区间，满足大部分工厂气动夹具、气动吹扫、小型气动执行元件的供气压力要求。

　　在外形尺寸与安装边界的设计上，这款调压件的本体采用等径圆柱主体搭配两端外螺纹的结构，整体轴向长度控制在适配紧凑安装空间的范围，径向最大尺寸没有超出螺纹外接圆过多，在密集排布的气路安装板上，相邻阀件之间只需要预留扳手操作的最小空间即可完成装拆，不会出现相邻部件干涉的问题。两端的3/8NPT螺纹属于美制一般密封锥管螺纹，牙型角60度，锥度1:16，和国内常用的ZG锥管螺纹虽然牙型角有差异，但在低压气动场景下，缠绕生料带后可以实现可靠密封，适配大部分现有工厂的旧管路改造替换需求，不需要重新加工管路螺纹。

　　在实际选型应用中，这类压力调节器不需要配套旁通管路，直接串联在气路中即可工作，本体上预留的压力检测接口可以按需加装小型压力表，实时显示出口压力数值，方便现场调试人员快速调整输出压力值。和大口径的工业管道减压阀不同，这款小型调压件的内部流道做了平滑过渡设计，在额定流量下的压力损失控制在0.02MPa以内，不会因为阀件自身的流阻造成下游供气压力不足，同时内部的密封件采用耐油橡胶材质，可以适配带少量油雾的润滑压缩空气工况，也能兼容普通无油干燥压缩空气的使用场景，长期工作下不会出现密封件老化开裂导致的压力泄漏问题。

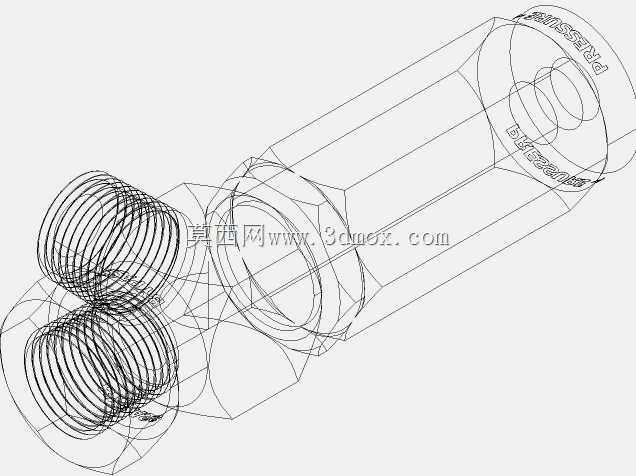

　　从三维建模的细节处理来看，模型完整还原了阀体外部的滚压标识、螺纹牙型的细节特征、本体的加工倒角，所有配合面的尺寸公差都按照常规机械加工的自由公差做了预留，在做管路装配干涉检查时，可以直接导入装配体使用，不需要额外修正模型的安装尺寸。阀体两端的螺纹收尾部分也做了符合实际加工工艺的退刀结构，和实际采购的成品零件结构完全一致，不会出现建模时螺纹直接延伸到本体端面导致装配时出现干涉的问题。在做设备气路布局设计时，可以直接以这个模型的尺寸作为安装边界参考，预留对应的装拆操作空间，避免后期实际装配时出现扳手无法操作、管路无法对接的问题。
