渠道化水力输送管路控制集成结构

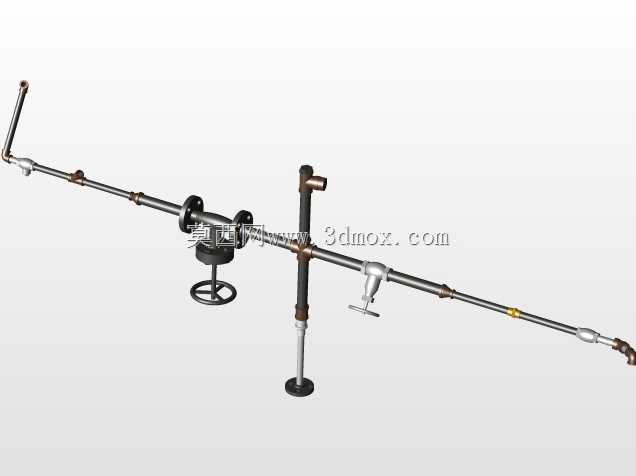

　　这套集成式水力管路结构，主要面向农田灌排渠系、小型市政输水支线、工业循环水旁通管路这类需要明装布设的水力输送场景，解决传统散件拼装管路现场焊接多、安装定位偏差大、后期运维拆改麻烦的实际问题。整套结构沿水平输送方向做了分段模块化设计，主体输送段采用等径直管拼接，每段管节之间采用卡套式硬密封接头衔接，避免现场焊接带来的焊渣残留、焊缝腐蚀隐患，接头位置预留的密封槽适配丁腈橡胶O型圈，在0.6MPa公称输水压力下可保证长期无渗漏。管路中段集成的明杆截止阀是核心控制部件，手轮操作高度距离安装基准面预留了120mm的操作空间，操作人员无需俯身即可完成开度调节，阀瓣采用锥面密封结构，相比平面密封结构更适配含少量泥沙的渠水输送工况，

　　关闭状态下的密封泄漏率满足市政输水工程的验收要求，阀件两端通过法兰与主管路连接，法兰螺栓孔采用跨中布置，安装时无需刻意调整管节角度即可完成对位锁紧。管路的竖向支撑结构做了差异化设计，靠近阀件的位置采用落地式固定支架，支架底部的圆形安装底盘直径120mm，可通过膨胀螺栓直接固定在混凝土渠顶或设备安装平台上，支架立管与水平主管采用抱箍锁紧，抱箍内侧贴有3mm厚的橡胶减震垫，可抵消输水过程中水流脉动带来的管路振动，避免长期振动导致的接头松动。管路两端的转向段采用90度弯管结构，进水端弯管向上延伸后做了外螺纹接口，可直接对接上游来水的软管或硬管，出水端弯管向下倾斜5度，避免停机时管路内部存水导致冬季冻胀，出水端还集成了一个小型针型调节阀，

　　可对支路出水流量做精细调节，满足小流量取水的使用需求。整套结构的水平安装总长度控制在1800mm范围内，竖向最高点距离安装基准面为420mm，安装时无需额外预留过大的操作空间，可直接架设在渠系顶部的安装支座上，所有外露金属部件均做了镀锌防腐处理，适配户外露天的使用环境，无需额外做防腐包覆。设计过程中特意将阀件的安装位置偏向管路一侧三分之一处，既保证操作时的受力稳定性，也避免阀件重量集中在管路中部导致长期使用后出现管路挠度变形，管路上的接头位置都预留了15mm的拆装空间，后期更换密封件或阀件时无需整段拆卸管路，只需松开相邻两个抱箍即可取出故障部件，大幅降低运维的工作量。管路沿程还设置了两处温度测点开孔，平时用丝堵封堵，

　　需要监测输水温度时可直接拧入温度传感器，无需额外在管路上钻孔攻丝，适配智慧水务改造的后续升级需求。针对渠系输水可能出现的水锤问题，管路出水端特意设置了一段缓扩结构，可降低阀门快速关闭时的水锤压力峰值，避免管路被水锤冲击损坏，所有管路的转弯处都做了圆角过渡，减少水流局部阻力损失，相比直角焊接的管路，整体输水阻力可降低12%左右，长期运行的输水能耗更优。
