泵体连接固定支撑靠背结构件

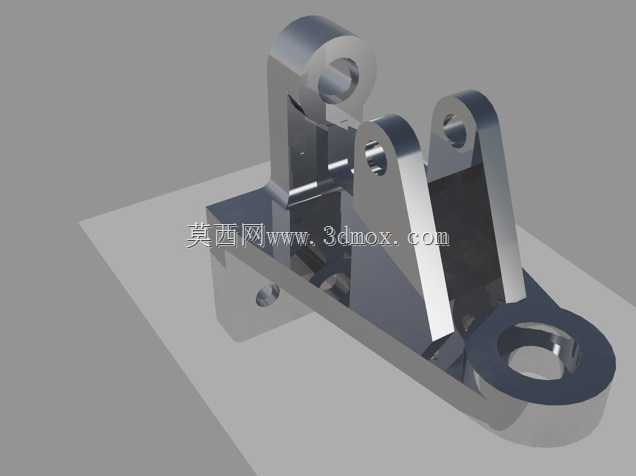

　　在流体输送类设备的装配体系中，这类支撑靠背结构是泵组动力端与执行端衔接的核心承载部件，日常多应用于中小型柱塞泵、隔膜泵的机架集成场景，承担着抵消泵体运行时往复惯性力、保持传动副同轴度的关键作用。从结构设计逻辑来看，该部件采用一体化铸钢基体加工思路，底部设置带沉孔的安装法兰面，沉孔深度与配套螺栓的头部高度完全匹配，安装后螺栓头不会突出安装平面，能够保证部件与泵组底座的贴合面无间隙，避免长期运行中因振动出现螺栓松动、支撑面翘曲的问题。底座的安装孔位采用长圆孔与圆孔组合的排布方式，长圆孔的延伸方向与泵体传动轴的轴向保持一致，装配时可以根据实际加工误差微调部件的轴向位置，补偿机架焊接、底座加工带来的累计公差，降低装配阶段的修配工作量。

　　部件上部设置三组带同轴通孔的铰接耳板，三组耳板的孔位中心处于同一水平轴线上，孔内壁预留了衬套压装余量，实际生产中会压装锡青铜耐磨衬套，衬套与铰接销采用间隙配合，既可以减少铰接部位的磨损，也能在长期运行磨损后仅更换衬套即可完成维护，无需整体更换支撑件，大幅降低设备全生命周期的维护成本。三组耳板的厚度根据受力方向做了差异化设计，中间位置的耳板承受传动副传递的主要往复载荷，厚度比两侧耳板厚三分之一，同时在耳板与底座连接的根部设置了渐变式加强筋，加强筋的圆角半径按照应力集中系数最小化原则设计，避免交变载荷作用下根部出现疲劳裂纹。

　　从安装边界尺寸来看，该部件的总高度控制在120mm以内，底座的横向安装孔距为85mm，纵向安装孔距为60mm，适配多数小型泵组的机架安装空间，不会与周边的管路接头、阀组安装位产生干涉。部件侧面预留了一个M8的螺纹工艺孔，该孔位既可以作为装配时的起吊孔，也可以在后期加装传感器支架，用于监测铰接部位的振动、温度参数，适配设备智能化运维的改造需求。

　　在实际工况应用中，这类支撑靠背的受力状态较为复杂，既需要承受泵体柱塞往复运动带来的周期性水平推力，也需要承受传动系统运转时的垂直方向振动载荷，因此设计阶段对部件的刚度做了针对性优化，在保证整体重量较轻的前提下，通过有限元仿真验证，在额定载荷下耳板部位的最大变形量不超过0.02mm，完全能够满足传动副的同轴度要求，避免因支撑变形导致的柱塞偏磨、密封件提前失效问题。部件的所有外露棱边都做了R2的圆角处理，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升部件的疲劳寿命。铰接耳板的端面设置了防尘圈安装槽，装配时可以加装橡胶防尘圈，阻挡外界的粉尘、水渍进入铰接摩擦副，延长衬套与铰接销的使用寿命，尤其适配户外、多粉尘的泵组应用场景，比如小型农用灌溉泵、工地排污泵的配套安装。

　　从建模逻辑来看，该结构的建模过程优先搭建基准轴与基准面，先确定三组铰接孔的中心轴线位置，再以该轴线为基准向下拉伸生成耳板结构，之后绘制底座的安装轮廓，通过筋特征连接耳板与底座，最后对所有安装孔、沉孔、圆角做细节处理，建模过程中所有特征的参数都保持全关联，后续如果需要适配不同型号的泵组，仅需要修改安装孔距、耳板厚度、铰接孔直径的参数即可快速生成衍生型号，大幅提升同系列部件的设计效率。需要注意的是，底座安装面的平面度公差要求控制在0.03mm以内，铰接孔的圆柱度公差控制在0.015mm以内，三组耳板的同轴度公差控制在φ0.02mm以内，这些形位公差的要求在建模阶段就需要通过特征的约束关系保证，避免后续工程图导出时出现公差标注与模型结构不匹配的问题。
