体积描记仪配套直流驱动微型气泵结构

　　这款带直流电机的微型气泵，核心适配场景集中在医用体积描记仪这类对气源稳定性、体积占用有严苛要求的检测设备中，也可拓展到小型便携式气体采样、桌面级气动吸附工位等需要小流量稳定正负压输出的工况。从实际使用需求出发，这类微型气泵不需要大流量输出，但对输出气压的脉动控制、连续运行的温升控制、整体结构的紧凑度要求远高于普通民用微型气泵，毕竟体积描记仪的检测精度直接和气源输出的稳定性挂钩，一旦泵体输出气压波动超过阈值，就会直接导致检测数据出现偏差，影响最终的检测结果判定。

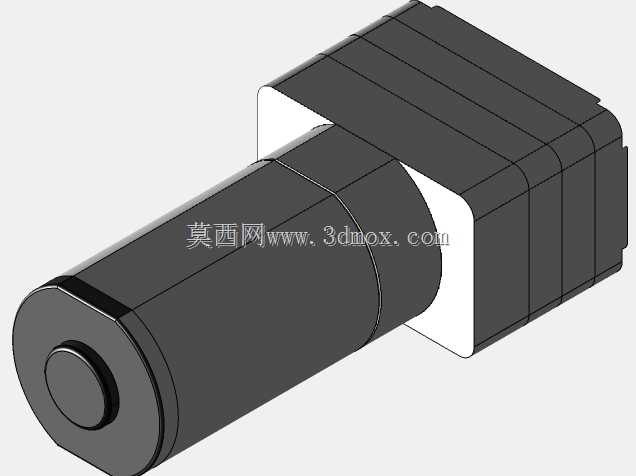

　　从结构设计逻辑来看，这款气泵采用了驱动段与泵体段同轴直连的布局，没有额外设置传动减速结构，直流电机的输出轴直接连接泵腔内的偏心做功组件，这种设计最大的优势就是能把轴向尺寸压缩到最小，同时减少传动环节带来的功率损耗和运行噪音。驱动段的外壳做了多道平行的环状散热筋结构，不是为了外观装饰，而是考虑到直流电机在连续运行时的绕组散热需求，这些散热筋能在不增加整体径向尺寸的前提下，增大外壳和空气的接触面积，配合设备内部的微弱空气流动就能把电机运行产生的热量及时散出，避免长时间运行后电机温升过高导致磁钢退磁，影响输出扭矩的稳定性。泵体段采用圆柱型外壳设计，端部的进气接口做了内嵌式的同轴结构，不需要额外加装转接头就能直接和设备内部的硅胶气管对接，接口处的台阶尺寸刚好匹配常用的3mm内径气动软管，装配时直接把气管套在接口上就能实现可靠密封，不需要额外打胶或者加装管箍，能大幅提升设备整机组装的效率。

　　在安装边界设计上，这款气泵的驱动段外壳做了平直的切边结构，不是完整的圆柱面，两个平行的平直切面刚好可以配合设备内部的安装卡扣或者U型固定座，安装时不需要额外做定位结构，把泵体卡入固定座后，平直切面就能限制泵体的周向转动，避免设备运行过程中因为泵体的振动导致气管拉扯松脱。整体径向尺寸控制在20mm区间内，轴向总长度不超过60mm，完全可以嵌入到便携式体积描记仪的手持端内部，不会占用过多的设备内部空间，给电路板、气路传感器、电池组件留出足够的排布空间。从功能特性来看，这款气泵采用直流低压供电，匹配设备内置的锂电池供电体系，不需要额外的升压电路就能直接驱动，泵腔内部的膜片采用耐疲劳的柔性复合材料，能承受每分钟上千次的往复做功而不出现开裂老化，连续运行寿命能满足医用设备数千小时的使用要求。气泵的进出气方向沿轴向排布，气路走向没有多余的弯折，能最大程度降低气路内部的流阻，减少不必要的气压损失，在额定转速下就能输出满足体积描记仪检测需要的稳定气流，不会因为流阻过大导致电机负载升高，额外增加电池的功耗。

　　在细节设计上，泵体和电机连接的位置做了一圈白色的减震衬套结构，这个衬套采用柔性工程塑料材质，一方面能填补电机外壳和泵体外壳之间的装配间隙，避免两个硬质金属/塑料外壳直接接触传递振动，降低设备运行时的整体噪音，另一方面也能起到密封作用，避免泵腔内部的气体从连接缝隙处泄漏，影响输出气压的稳定性。端部的泵盖采用卡扣式结构和泵体外壳连接，不需要打螺丝固定，后期如果需要清理泵腔内部的积尘或者更换膜片，只需要撬开卡扣就能拆开泵体，维护操作十分便捷，不需要使用专用工具。考虑到这类设备经常需要在移动场景下使用，泵体内部的所有活动组件都做了防松脱设计，即使设备从桌面高度意外跌落，泵体内部的偏心块、膜片固定结构也不会出现移位或者脱落，不会因为意外冲击导致气泵失效。从选型适配的角度来说，这款气泵的输出流量、压力参数刚好匹配体积描记仪的气路需求，不需要额外加装节流阀来调整输出气压，直接接入气路就能使用，能简化设备的气路设计，减少整机的零部件数量，降低整体的生产成本和装配复杂度。
