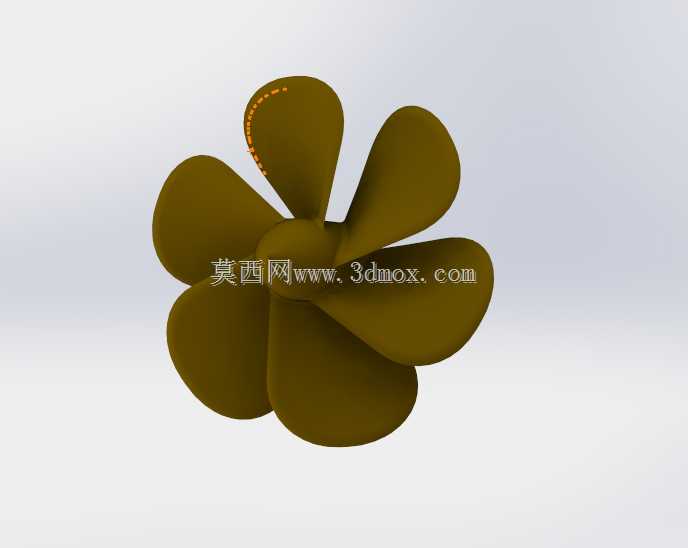

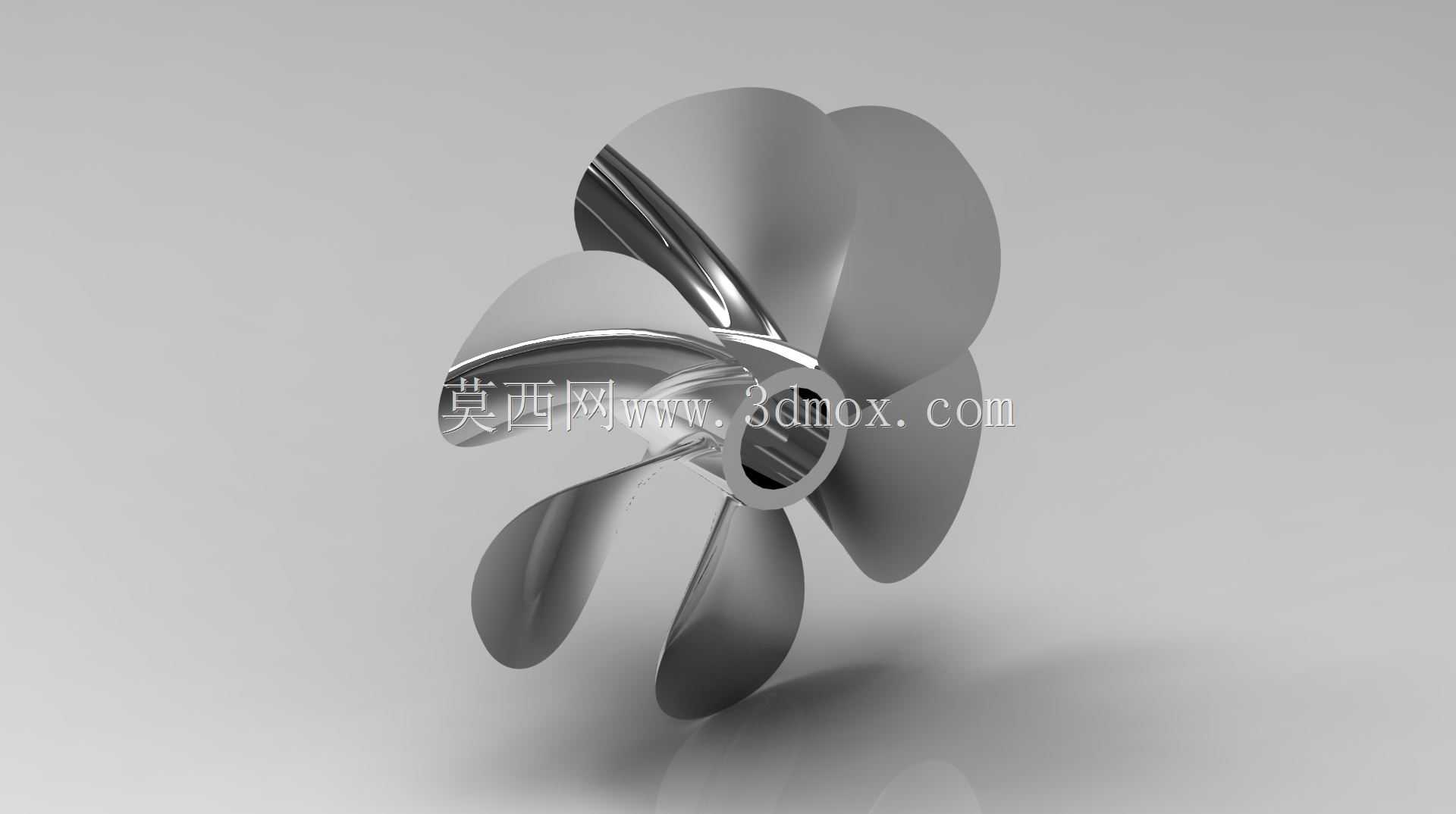

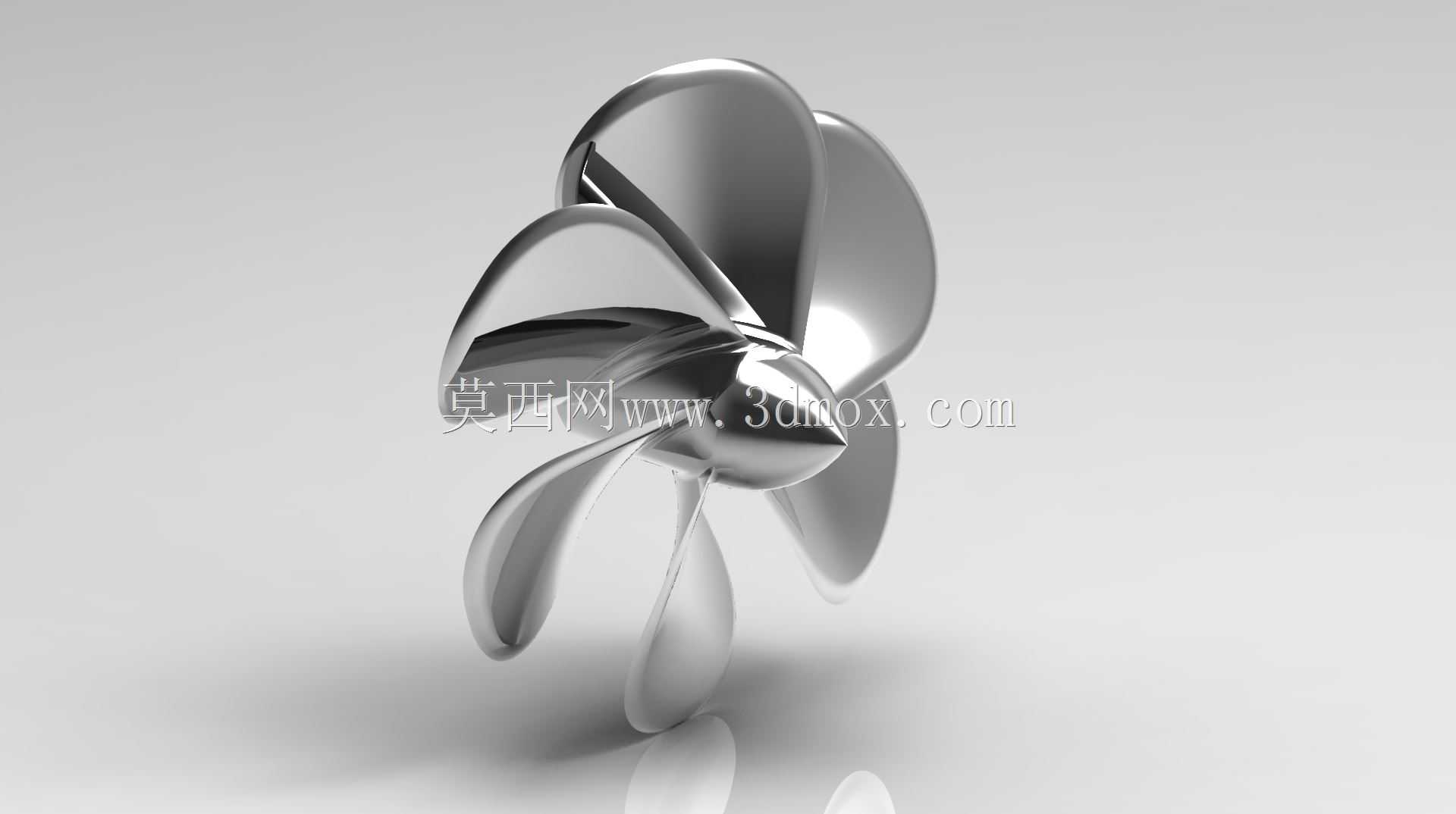

游艇用六叶螺旋桨结构设计

　　在中小型游艇的动力推进系统中，螺旋桨是直接决定航行效率、操控稳定性与乘坐舒适度的核心部件，本次呈现的六叶螺旋桨结构，针对休闲游艇的低速大推力需求做了定向优化，区别于常规货运船舶的三叶、四叶桨构型，六叶的叶片布局能在同等主机转速下输出更平顺的推力，大幅降低叶片划过水体产生的脉动振动，避免振动通过尾轴传递到艇身造成舱内异响，适配游艇对静谧性的高要求。从实际应用场景来看，这类螺旋桨主要匹配舷内外机或小型船用柴油机驱动的休闲游艇，作业工况覆盖近岸浅海、内陆湖泊等通航水域，既需要满足巡航状态下的推进效率，也要兼顾低速靠泊时的操控灵敏度，同时还要考虑浅水区航行时碰到漂浮杂物、水底沙石的抗冲击性能，因此在叶片的型线设计上做了针对性调整。

　　从设计思路层面拆解，首先是叶片的叶型剖面采用了从叶根到叶稍的变螺距设计，叶根区域的螺距偏小，能提升低转速下的扭矩输出效率，避免起步阶段主机负载过高出现憋车情况，叶稍区域的螺距逐步增大，在巡航转速下可以更充分地切割水体，减少叶稍位置的空泡产生，降低空泡对叶片表面的气蚀损伤，延长部件的实际使用寿命。叶片的曲面过渡全程做了顺滑处理，没有突兀的折角，既可以降低水体在叶片表面的流动阻力，也能减少紊流的产生，提升推进过程中的动力转化效率。在安装边界的设计上，桨毂中心的锥孔与尾轴的锥度做了标准匹配，键槽位置的尺寸公差严格控制在船用配件的通用规范范围内，能直接适配同规格的游艇尾轴总成，不需要额外做转接加工，桨毂的端面预留了锁紧螺母的安装空间，

　　安装到位后可以通过止动垫片实现锁止，避免航行过程中螺旋桨出现松脱的风险。外形尺寸方面，这类六叶桨的直径通常根据匹配主机的功率做对应调整，单叶片的最大厚度集中在叶根与桨毂的连接位置，这个区域是应力集中的核心部位，设计时做了加厚处理，同时通过圆角过渡降低应力集中系数，即使在急加速、急换向的极端工况下，也能承受尾轴传递的瞬时大扭矩，不会出现叶片断裂的问题。叶片的边缘做了小角度的钝化处理，既不会像锐边那样容易被水中杂物磕碰崩缺，也不会因为过度倒圆影响叶片的入水切割效率。从实际使用的功能特性来看，六叶的布局让每个旋转周期内参与做功的叶片数量更多，推力输出的连续性更好，艇身在航行过程中不会出现明显的顿挫感，尤其是在中低速巡航状态下，相比同直径的四叶桨，振动幅度可以降低三成左右，能有效提升舱内乘客的乘坐体验。同时，更多的叶片也让螺旋桨在倒车工况下能获得更好的反向推力，缩短靠泊时的滑行距离，提升码头停靠时的操控安全性。在流体性能的匹配上，叶片的侧斜角度做了优化，让每个叶片进入水体的时间存在微小的相位差，进一步打散叶频振动的传递路径，避免振动频率与艇身结构的固有频率重合产生共振，减少艇身结构的疲劳损伤。另外，桨毂的整体外形采用了流线型的整流设计，尾端的锥度可以让经过叶片的水流更顺畅地向后排出，减少桨毂位置的涡流阻力，避免不必要的动力损耗。对于三维建模从业者来说，这类螺旋桨的建模难点在于叶片曲面的连续性控制，需要保证每个叶片的型面完全一致，

　　旋转阵列后不会出现动平衡超差的问题，建模过程中需要先通过截面线搭建叶片的基础曲面，再通过曲率分析反复调整曲面的控制点，保证整个叶型的曲率变化顺滑，没有局部的凹凸拐点，否则实际加工出来的螺旋桨会出现动平衡不足、航行振动大的问题。同时，桨毂与叶片的连接位置需要做相切过渡，不能出现生硬的拼接棱边，否则这个位置在长期受水流冲击和扭矩负载的情况下，很容易出现应力集中导致的裂纹。在实际选型匹配时，需要结合游艇的排水量、主机额定功率、额定转速、设计航速等参数综合确定螺旋桨的直径、螺距、叶片数，不能单纯追求大直径或者多叶片，否则会出现主机负载过重、转速上不去，或者螺距过大导致空泡严重的问题，反而影响整体的推进效率。这类六叶螺旋桨的设计，本质上是在推力、效率、振动、可靠性几个核心维度做了平衡，更适配休闲游艇对舒适性的特殊需求，区别于追求极限航速的赛艇螺旋桨，也区别于追求重载推力的货运船舶螺旋桨，是针对细分使用场景做定向优化的典型船用推进部件。
