医疗器械气动系统三路微型联轴器结构

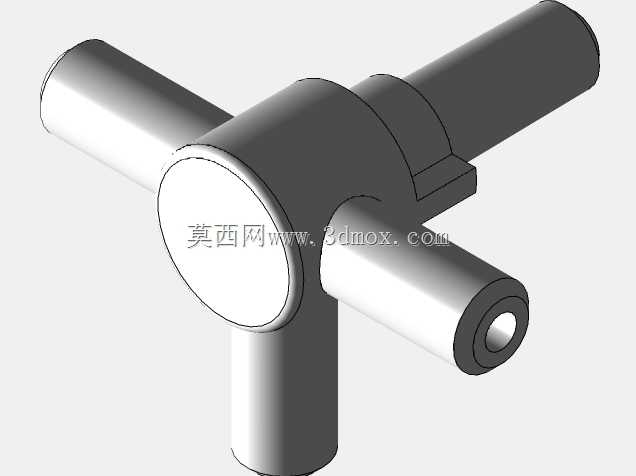

　　这款三路微型联轴器主要面向医疗器械气动系统的气路连接场景设计，在牙科治疗台气路分配、小型医用呼吸机气路分支、便携式气动护理器械的动力传输环节都能适配，这类场景普遍存在安装空间局促、气路分支多、连接可靠性要求高的特点，常规的直通式联轴器无法满足单路输入分三路输出的紧凑布局需求，因此这类多通路微型联轴器的结构设计需要兼顾安装尺寸、密封性能与连接稳定性。从功能特性来看，该联轴器采用单输入三输出的正交布局，三个输出轴沿中心基体呈空间垂直分布，能够在极小的空间内完成单路气源向三个独立气动执行端的动力传输，避免了多管接头拼接带来的管路杂乱、密封点过多、占用安装空间大的问题。中心基体采用一体化的圆滑过渡结构，没有尖锐棱角，

　　既符合医疗器械的外观安全要求，也能减少安装过程中对周边医用管路、线缆的剐蹭损伤。每个输出连接端都做了阶梯轴式的插接结构，端部的内凹定位环可以和气动软管的快插接头形成精准配合，安装时不需要额外的转接件，直接将对应规格的气动软管推入即可完成密封连接，配合端面的压紧结构可以承受医用气动系统常规的0.4-0.6MPa工作压力，不会出现漏气、脱管的问题。设计过程中首先确定的是安装边界约束，这类应用场景留给联轴器的最大安装空间通常不超过30mm见方，因此中心基体的直径控制在12mm以内，三个输出轴的外径统一为6mm，轴段长度根据不同安装场景的管路埋入深度做了差异化设计，其中两个水平方向的输出轴长度为18mm，垂直向下的输出轴长度为15mm，

　　既保证了软管插接后的连接强度，也不会因为轴段过长导致整体结构超出安装空间。中心基体与三个输出轴的连接处做了R2的圆角过渡，避免应力集中，在长期承受气动压力波动、管路拉扯的工况下，不会出现根部断裂的问题。考虑到医疗器械需要定期消毒的使用需求，整个结构的外表面没有设计凹槽、窄缝等容易积存污渍的结构，所有转角都做了圆滑处理，擦拭消毒时可以无死角覆盖，符合医用设备的卫生要求。在安装适配性上，该联轴器不需要额外的固定支架，依靠三个方向连接的气动软管即可完成位置固定，也可以根据安装需求在中心基体的侧面加装微型固定卡扣，将其固定在设备内部的安装板上，适配不同设备的内部布局。气路内部的流道采用等径设计，三个输出支路的流道截面积与输入流道保持一致，

　　不会因为分流导致单个支路的气压损失过大，保证三个气动执行端的动力输出一致性，在需要同步动作的医用气动器械中，这种等径流道设计可以有效降低不同支路的气压差，提升执行机构的动作同步精度。从建模细节来看，所有配合面的尺寸公差都按照气动元件的行业标准设定，插接面的尺寸公差控制在h7级别，既保证插接时的顺畅度，也能配合密封圈实现可靠密封，没有多余的装饰性结构，所有结构特征都服务于气路连接、空间适配、安装便捷性的实际需求，没有冗余设计。
