钢制弧形防护挡片结构设计

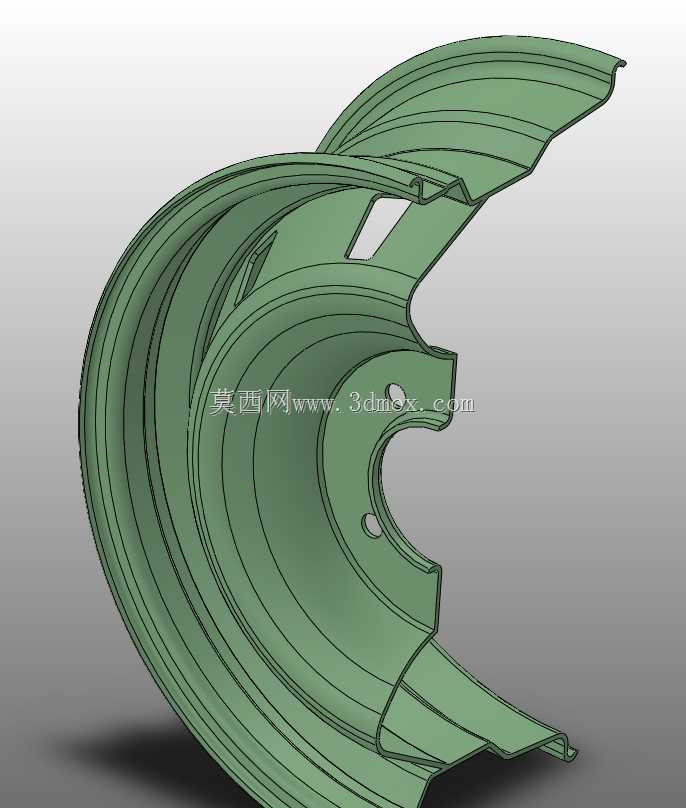

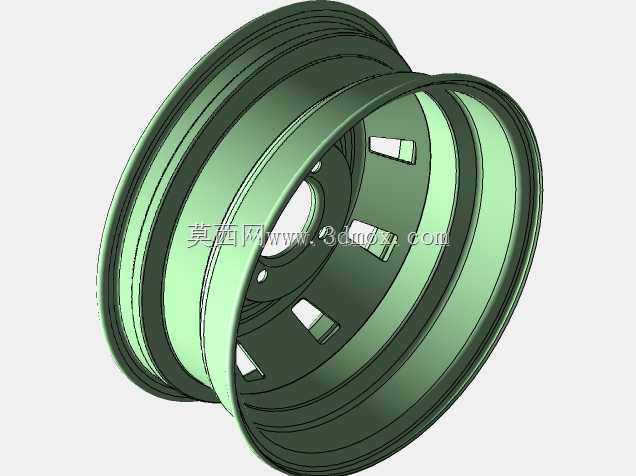

　　这类弧形钢制防护构件，常见于旋转类设备的外缘防护场景，比如小型轮组、传动辊组的侧方遮挡，或是外露运动部件的防剐蹭围挡，核心作用是阻隔运动部件与外界异物的接触，避免运行过程中杂物卷入、人员误触带来的风险，同时也能对内部构件形成一定的防尘遮挡，减少外界粉尘、碎屑对核心传动部位的磨损。从结构形态来看，整体采用多层弧形卷边设计，并非单一弧度的曲面，而是顺着内部轮状构件的轮廓做了分层的贴合弧度，安装后能与内部运动部件保持均匀的安全间隙，既不会因为间隙过大导致防护冗余、占用额外安装空间，也不会因为间隙过小出现运行剐蹭的问题。构件上预留的两个圆形安装孔，位置对应内部基座的固定点位，安装时可直接通过螺栓穿入固定，不需要额外做适配支架，

　　降低现场安装的调整工作量；侧边开设的方形缺口，是为了避让内部构件的出线或是连接凸台，避免安装时出现结构干涉，缺口边缘做了小幅度的翻边处理，提升缺口位置的结构强度，避免长期受振动影响出现缺口开裂的问题。设计这类构件时，首先要匹配内部被防护部件的最大回转轮廓，先确定防护件的最小内弧半径，保证内弧面与回转部件的最大外圆之间预留3-5mm的安全间隙，这个间隙量既可以抵消部件运行时的径向跳动量，也能容纳加工时的尺寸公差，不会出现装配卡滞。其次要考虑钣金加工的工艺可行性，整个构件采用薄钢板冲压弯折成型，所有弯折位置的圆角半径都匹配钢板厚度的工艺要求，避免弯折处出现应力集中导致的开裂，多层弧形结构的弯折顺序需要提前在建模阶段做工艺推演，

　　保证冲压工序能一次成型，减少后续的校形工作量。构件边缘的卷边设计，一方面是消除钢板裁切后的锐边，避免安装维护时划伤操作人员，另一方面卷边结构能大幅提升薄钢板构件的整体刚性，减少设备运行振动带来的构件共振异响，也能避免长期使用后构件出现变形翘曲。从安装边界来看，构件的整体外轮廓宽度与被防护部件的宽度匹配，两端的延伸段长度覆盖了运动部件的全部外露区域，不会出现防护盲区；固定孔的位置设置在构件靠近安装基座的一侧，受力点靠近安装基准面，固定后构件的悬臂长度更短，抗振动性能更好，即使设备长期运行产生持续振动，固定位置也不容易出现松动。这类防护件的材质选用普通碳素结构钢，成型后表面做喷塑处理，也就是图中呈现的绿色外观，

　　既可以提升构件的防锈耐腐蚀能力，也能在设备外观上形成统一的视觉标识，区分防护构件与内部运动部件，方便日常巡检时快速识别防护件是否存在移位、变形的问题。在建模过程中，需要重点核对每个弯折位置的角度与弧长，保证展开后的钣金下料尺寸准确，避免下料后弯折成型出现尺寸偏差；同时要对安装孔、避让缺口的位置做装配干涉检查，模拟实际安装时的螺栓装配空间，保证螺栓能顺利穿入拧紧，不会出现工具操作空间不足的问题。对于这类随形防护构件，不需要追求过高的加工精度，关键是轮廓与被防护部件的匹配度，以及安装点位的位置精度，只要固定孔位置准确、内弧面与运动部件无干涉，就能满足实际使用需求，过度提高加工精度反而会增加不必要的生产成本。在实际应用场景中，这类防护件除了用在小型轮组的防护，也可以适配在农业小型机具、家用设备的传动部位防护，或是小型输送线的辊筒侧方防护，根据不同的使用场景，可以调整钢板的厚度，在防护需求较高、振动较大的场景选用稍厚的钢板，在轻载、低振动的场景选用薄钢板，兼顾防护性能与材料成本。
