三缸立式往复式蒸汽机机械结构设计

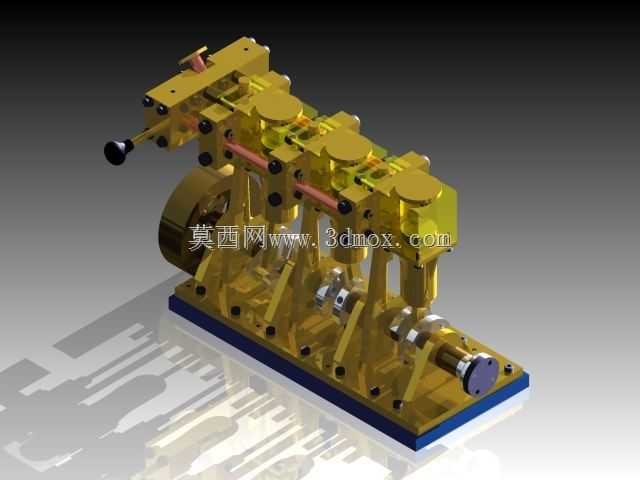

　　这套三缸立式往复蒸汽机结构，核心面向教学演示、小型动力装置复刻以及古典动力机械原理验证场景，在工科院校的机械原理实训、科创项目的动力模块搭建、复古动力装置爱好者的实体制作领域都有明确的应用指向。从实际用途来看，该结构通过蒸汽压力推动活塞做往复直线运动，再经曲柄连杆机构转化为旋转扭矩输出，可作为小型发电机组、微型船舶模型、老式工业设备演示台的动力源，区别于单缸蒸汽机的扭矩波动缺陷，三缸错相位布置的结构能让输出轴的扭矩输出更平顺，大幅降低运转过程中的振动幅值，不需要额外加装大质量飞轮就能维持稳定的怠速运转状态。

　　从功能特性层面拆解，整套结构的动力段采用三个立式缸体沿输出轴轴向等距排布的布局，每个缸体的配气相位相差120度，保证任意时刻都有至少一个缸体处于做功冲程，避免了单缸结构死点位置需要外力盘车才能启动的问题。配气机构采用滑阀式配气设计，滑阀杆通过凸轮联动结构与输出主轴同步传动，能够精准控制每个缸体的进汽、排汽时序，蒸汽从缸体上部的进汽通道进入，推动活塞下行后，乏汽从缸体侧面的排汽口引出，整套配气路径没有冗余的弯折结构，能最大程度降低蒸汽输送过程中的压力损失。传动端的曲柄连杆机构采用剖分式连杆大头设计，与曲轴的曲柄销通过轴瓦配合，既保证了传动过程中的配合精度，也方便后期拆解维护，曲轴的输出端预留了标准的轴伸键槽，可直接通过联轴器连接负载端，不需要额外做转接结构。

　　设计思路上，整套结构优先考虑了装配工艺性与运转可靠性，所有缸体、支架、底座的连接位置都采用定位销加螺栓的双重固定方式，保证反复拆装后各部件的同轴度、位置度不会出现偏差。底座采用带加强筋的平板式结构，底部预留了四个安装通孔，可直接固定在试验台架或者设备基座上，安装边界的尺寸设计充分考虑了常规台架的安装孔距标准，不需要额外制作转接板就能完成固定。缸体与支架的连接面都做了铣平加工处理，保证密封面的平面度要求，避免蒸汽从结合面泄漏。考虑到蒸汽机运转过程中各运动副存在摩擦损耗，所有铰接位置、转动位置都设计了独立的润滑油道，可在不拆解结构的情况下完成日常注油维护，大幅降低长期运转的磨损速率。

　　外形尺寸方面，整套结构沿输出轴轴向的总长度控制在适配小型台架安装的范围内，总高度从底座安装面到缸体顶部的尺寸预留了足够的管路操作空间，不会出现进汽管路安装时与周边结构干涉的问题，宽度方向上两侧的操纵手柄、飞轮外沿都没有超出底座的投影范围，安装时不需要额外预留侧面的避让空间。操纵端设置在结构的侧部，包含手动调速手柄、盘车机构，可在蒸汽输入前手动盘车确认各运动部件没有卡滞，运转过程中可通过调整进汽阀的开度控制输出转速与扭矩，适配不同负载的动力需求。整套结构的所有零部件都采用模块化设计，缸体组件、配气组件、传动组件、底座组件都可独立拆分，方便针对单个部件做结构优化或者替换，比如更换不同直径的活塞就能调整整套设备的输出功率，调整配气凸轮的型线就能适配不同压力的蒸汽输入工况，不需要对整体结构做大的改动。从实际建模的细节来看，所有螺栓孔、销孔的位置都严格对应装配关系，没有出现干涉或者错位的问题，运动部件的行程都做了限位校核，活塞运行到上止点、下止点时都预留了合理的余隙，不会出现撞缸或者密封失效的问题，各运动部件之间的间隙也按照实际加工的公差要求做了预留，完全可以直接对接加工工艺完成实体制作。
