120公斤GUANG CE称重传感器结构设计

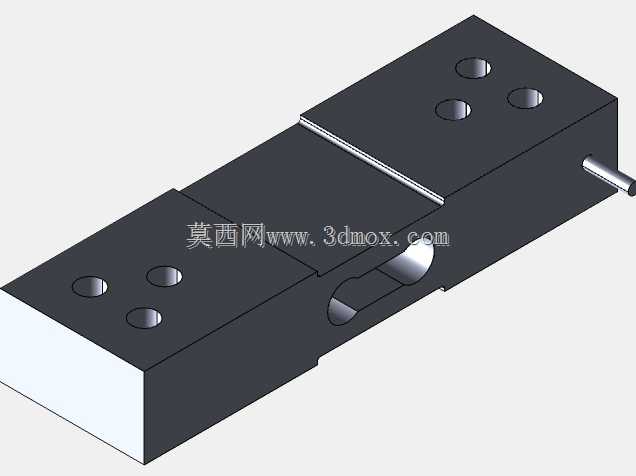

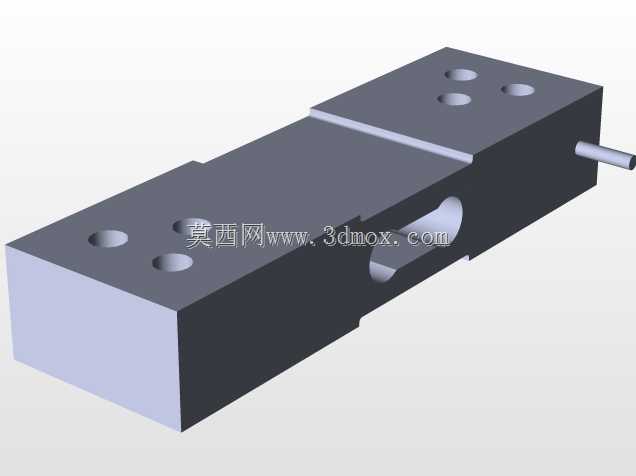

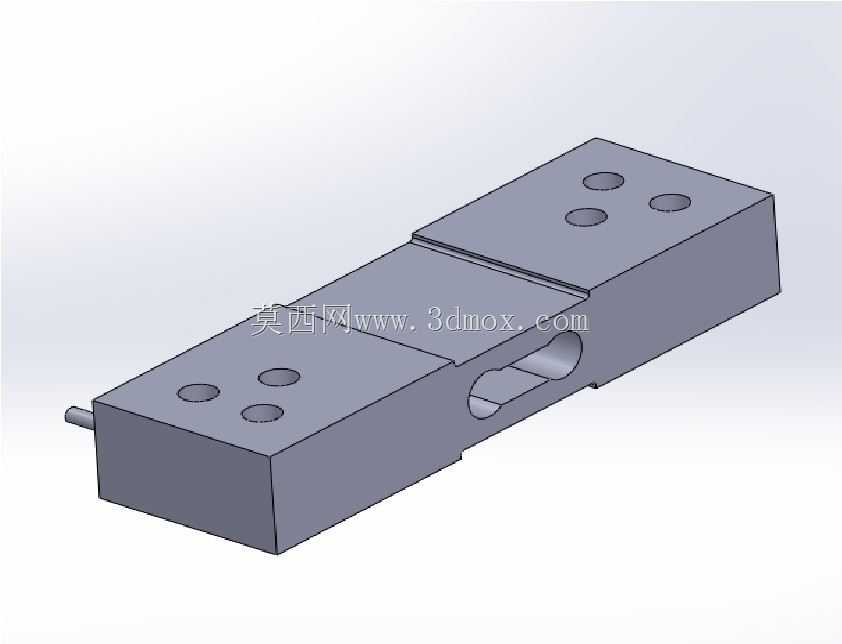

　　这款120公斤量程的GUANG CE称重传感器，属于应变式平行梁载荷检测元件，在工业称重、商用衡器领域的应用覆盖场景极广，小到桌面式定量包装秤、电商仓储的小件检重台秤，大到生产流水线的在线重量剔除工位、小型配料系统的单仓计量单元，都能见到同结构传感器的应用身影。从结构设计逻辑来看，平行梁弹性体的选型本身就是为小量程高精度称重场景量身打造的，整体采用长方体一体化加工的弹性梁结构，一端为固定安装端，另一端为载荷承载端，梁体中部加工有对称的应力集中槽，目的是让应变片粘贴区域在额定载荷下产生均匀可控的弹性形变，避免应力分布不均带来的线性误差，同时也能抵消部分侧向载荷带来的测量干扰。

　　从安装边界来看，传感器两端的安装面各设置了两个定位安装孔，孔位间距经过严格的形位公差校核，固定端通过螺栓与设备安装基座刚性连接，承载端则与秤台或者载荷承载托盘相连，安装时需要保证两端安装面的平面度公差控制在0.02mm以内，避免安装应力带来的初始零点偏移。传感器侧面出线的设计，能够减少垂直方向的空间占用，对于安装空间局促的桌面式衡器、嵌入式检重设备来说，这种出线方式可以避免线缆被载荷部件挤压磨损，同时也方便布线时的线缆固定。

　　在功能特性层面，该类传感器的核心检测原理是通过粘贴在弹性梁应变区的电阻应变片组成惠斯通电桥，当承载端受到垂直方向的载荷时，弹性梁产生微形变，应变片的电阻值随之发生线性变化，通过后续的信号调理电路将电阻变化转换为可被PLC、称重仪表采集的模拟量信号，最终换算为实际重量值。120公斤的量程选型适配的是日常商用、轻工业场景的常见称重需求，既不会因为量程过大导致小重量检测时分辨率不足，也不会因为量程过小容易出现过载损坏的问题。

　　设计过程中，弹性体的材质选型一般采用高强度铝合金或者合金钢材质，经过调质处理后保证弹性形变的线性度和长期使用的疲劳强度，表面做阳极氧化或者镀镍处理，应对常规工业环境下的防潮、防腐蚀需求，梁体的应力槽加工采用CNC精铣工艺，保证槽体的对称度和表面粗糙度，避免加工刀痕带来的应力集中，影响传感器的长期稳定性。在实际设备选型匹配时，除了量程参数之外，还需要重点关注传感器的安装孔位尺寸、整体外形长度、宽度和高度尺寸，确保与现有设备的安装空间完全适配，同时要考虑过载保护结构的设计，在承载端下方设置限位挡块，避免异常冲击载荷超过传感器的额定量程150%以上时造成弹性体不可逆的塑性变形。

　　在流水线检重场景应用时，这类平行梁传感器通常会多只组合使用，通过四角偏差校准保证秤台不同位置放置相同重量物料时的检测值一致，单只传感器的应用则更多面向小型桌面秤、单点式称重工位，比如实验室的样品称重台、小型定量灌装机的计量单元。布线时需要将传感器的屏蔽线单端接地，避免车间内变频器、伺服电机带来的电磁干扰影响称重信号的稳定性，信号线缆要与动力线缆分开走线，不能同槽敷设，减少电磁耦合带来的信号波动。从结构建模的角度来看，这类传感器的三维建模需要重点还原弹性梁的应力槽结构、安装孔的位置度、出线口的结构尺寸，因为这些尺寸直接关系到后续设备安装时的适配性，建模时不能简化安装孔的沉头结构、应力槽的圆角过渡，这些细节结构在实际装配和受力分析时都是关键参考要素。
