液化天然气插入式流量检测传感器结构

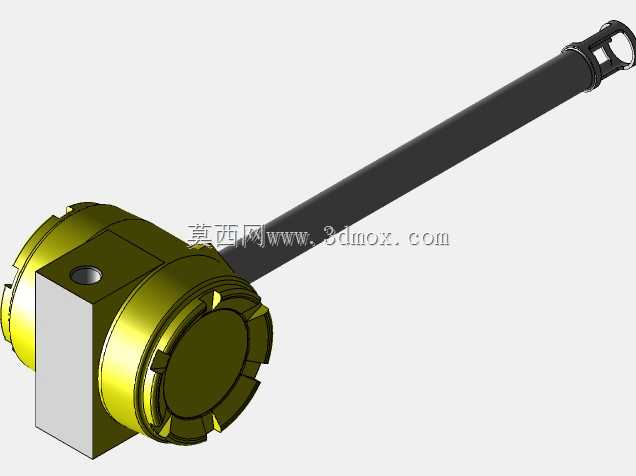

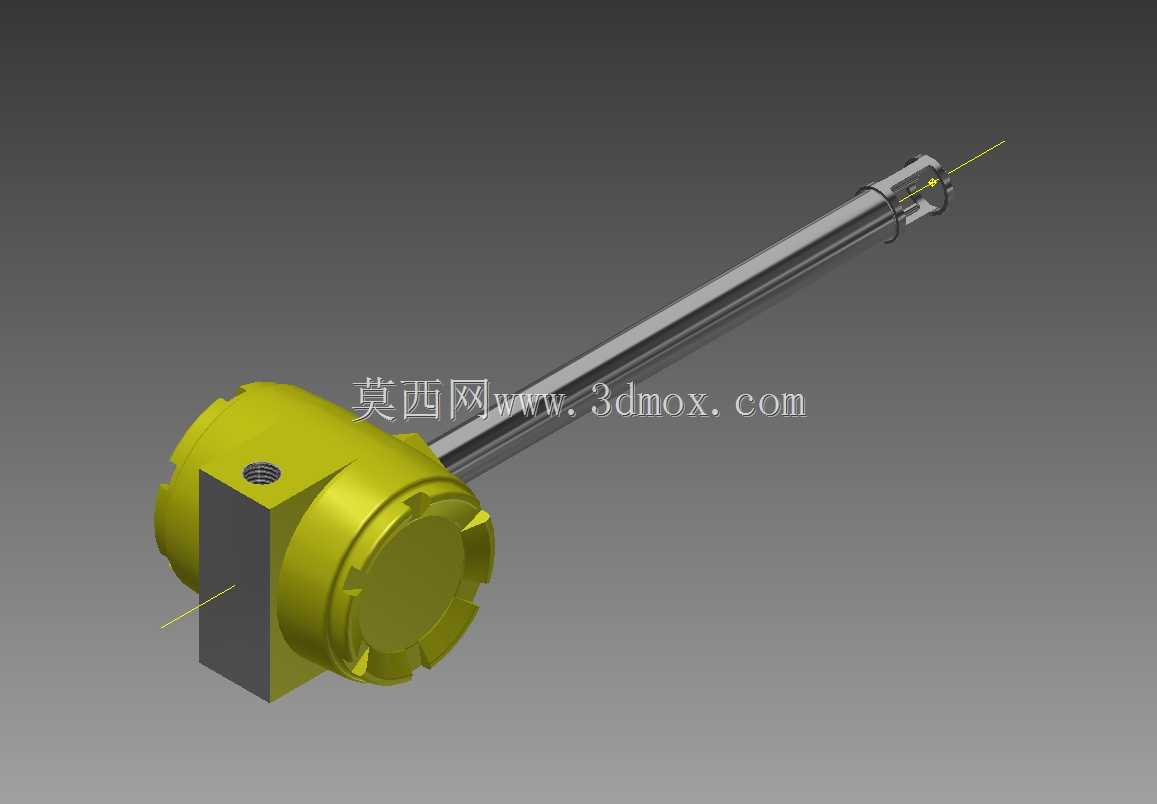

　　在液化天然气场站的输送管线、加气机计量支路、低温储罐出液管路这类工况场景中，流量检测的精度直接关系到贸易结算的准确性、工艺调控的响应速度，以及整套输配系统的运行安全，插入式流量传感器作为直接接触介质获取流量信号的核心元件，其结构设计需要同时兼顾低温工况适应性、安装便捷性与长期运行可靠性。这款传感器采用分体式结构布局，主体由变送表头、探杆、检测探头三个核心部分组成，其中变送表头采用隔爆型壳体设计，壳体选用铸铝材质做硬质阳极氧化处理，表面的加强筋结构既提升了壳体抗外力冲击的能力，也能在低温高湿环境下减少凝露附着对壳体密封的侵蚀，表头侧面预留的电气接口采用标准螺纹连接形式，可适配现场不同走线方向的防爆穿线管需求，

　　接线腔与信号处理腔之间做了隔离密封设计，避免低温介质传导的冷量直接影响内部电子元件的工作温度区间。探杆部分采用细长杆式结构，选用低温韧性优异的不锈钢材质加工，杆身做了抛光处理减少介质流动时的扰流阻力，探杆长度可根据不同管线的通径做适配调整，安装时探杆垂直插入管线内部，检测端处于管线中心流道区域，这个位置的介质流速最能代表管内整体平均流速，能有效降低管壁附面层流态对检测精度的影响，探杆与管线连接的位置采用卡套式密封结构，既可以在安装时微调插入深度，也能在-162℃的液化天然气工作温度下保持可靠密封，杜绝介质泄漏风险。检测探头位于探杆前端，采用热式质量流量检测原理，探头表面的感温元件与测速元件做了平齐化设计，

　　避免突出结构在高速流体冲刷下产生应力集中，同时减少杂质挂附的概率，探头内部的测温元件可实时采集介质温度参数，配合流量检测信号完成温度补偿，让传感器在介质压力、温度出现波动时依然能输出稳定的流量数据。从安装边界来看，这款传感器对安装空间的要求较低，不需要像管段式流量计那样截断管线做长距离法兰对接，只需要在管线对应位置开孔焊接安装底座，就可以完成在线安装与后期维护更换，安装时需要保证探杆插入方向与介质流动方向垂直，探头检测面正对来流方向，同时要避开管线弯头、变径、阀门下游的紊流区域，预留至少5倍管径的上游直管段、2倍管径的下游直管段，才能保证检测数据的准确性。在实际工况应用中，这类传感器除了液化天然气输送场景，

　　也可适配其他低温洁净流体的流量检测需求，设计时充分考虑了低温工况下的材料收缩率匹配问题，所有连接部位的密封件都选用耐低温氟橡胶材质，金属部件之间的配合公差根据材料低温收缩系数做了补偿，避免低温环境下出现配合间隙过大导致密封失效，或是配合过紧导致拆装困难的问题。表头的显示窗口采用高强度钢化玻璃做密封处理，可承受现场2MPa以内的静压冲击，窗口与壳体之间的密封采用双重密封圈结构，即使在户外雨雪、扬尘环境下长期运行，也不会出现水汽、粉尘进入表头内部的情况。探杆与表头的连接部位采用可旋转结构，安装完成后可以根据现场读数需求调整表头的朝向，方便运维人员就地查看流量数据，不需要额外拆装调整整体安装角度。在结构建模过程中，需要重点关注探杆的长径比与固有频率匹配，避免高速流体冲刷下探杆产生共振，导致检测数据波动甚至探杆疲劳断裂，这款产品的探杆内部做了加强芯结构，在保证探杆整体外径满足安装要求的前提下，提升了探杆的结构刚性，可适配最高20m/s的介质流速工况。另外，传感器的整体重量集中在表头端，安装时需要在管线侧做对应的支撑考量，避免长期运行中探杆承受额外的弯曲应力，尤其是在大管径、高流速的应用场景下，可根据需求选配探杆支撑护套，进一步提升结构稳定性。
