像素风格矿用鹤嘴锄作业工具结构设计

　　这款矿用鹤嘴锄的三维结构设计，首先要匹配井下采掘作业的实际受力场景，区别于普通农用镐具，其作业场景集中在薄煤层剥离、巷道围岩浮石清理、小块硬质矿岩的撬挖作业，这类场景不需要重型风镐的冲击功率，却对工具的握持平衡、端头抗崩损性能有明确要求。设计初期先敲定镐头与手柄的连接基准，镐头采用两端不对称的鹤嘴结构，一端为窄楔形尖嘴，用于撬入岩层缝隙扩张裂隙，另一端为稍宽的平凿结构，用于清理平整作业面、敲除松动岩块，两个作业端的过渡段做圆弧加厚处理，避免应力集中导致的镐头断裂，这部分的结构厚度要匹配手动敲击的最大受力阈值，按照成年人手臂挥击的最大冲击力核算，过渡段的截面厚度要保证在反复冲击载荷下不会出现形变。

　　手柄部分采用长直握持结构，整体长度适配站立作业的握持高度，从镐头安装位置到手柄末端的长度，要保证作业人员站立时双手握持可自然发力，不需要过度弯腰，减少长时间作业的腰部负荷，手柄与镐头的连接采用嵌入式楔紧结构，镐头的安装孔做锥度设计，手柄端头加工对应锥度，装配时打入金属楔块涨紧，避免作业过程中镐头松动脱落，这部分的安装边界要保证楔块打入后，手柄端头突出镐头安装孔3-5mm，预留后续使用过程中松动复紧的余量。

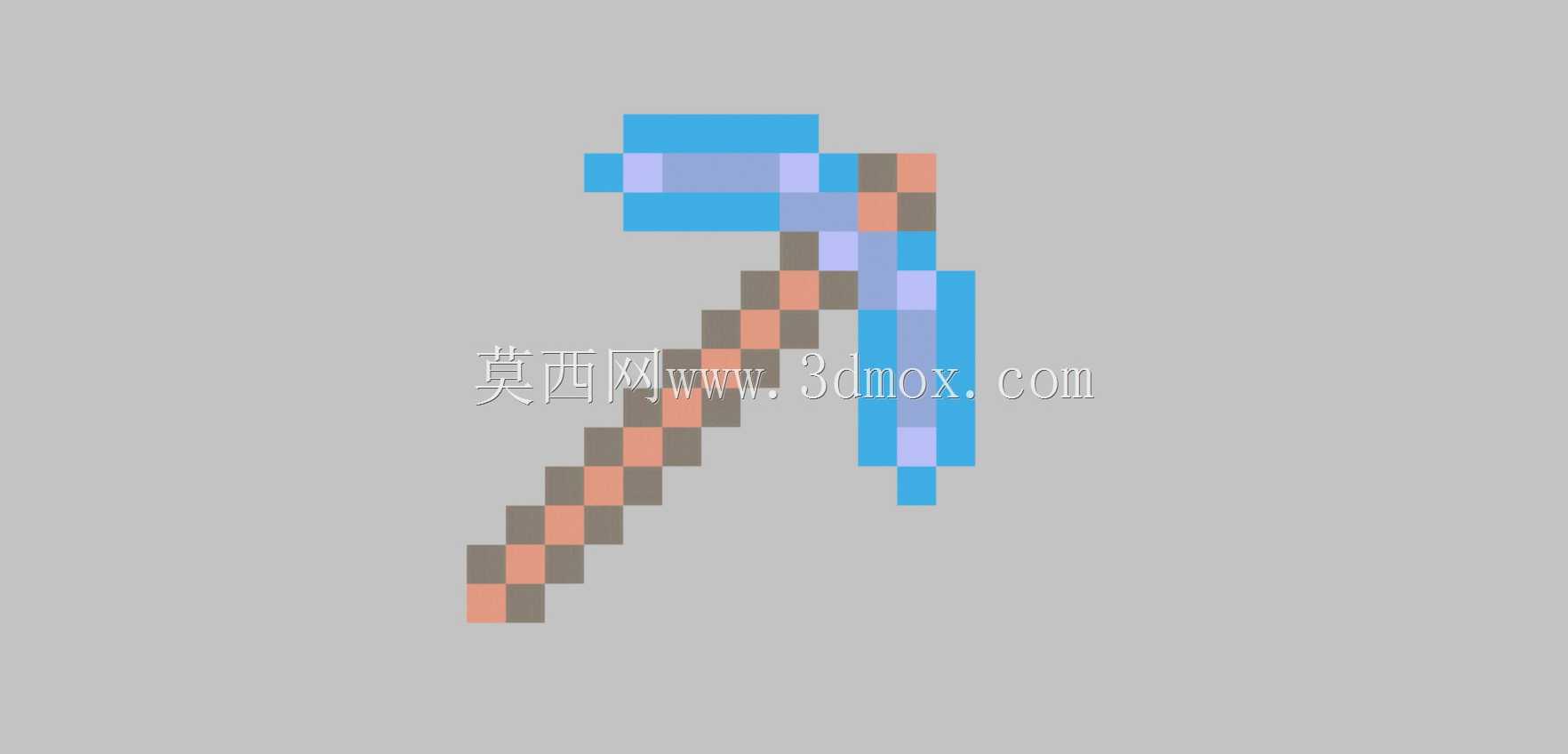

　　考虑到这款设计采用像素化的外观表达，在结构建模时将整体外轮廓拆解为规整的立方体单元拼接，每个像素单元的尺寸保持统一模数，既还原了方块化的视觉风格，又没有破坏实际工具的受力结构逻辑，镐头部分的蓝色像素块对应高硬度合金材质区域，也就是直接接触矿岩的作业端与受力核心区，棕灰色像素块对应木质手柄的握持区域，不同色彩的像素块边界严格对应实际结构的材质分界，没有出现结构与视觉表达脱节的问题。

　　从功能特性来看，这款鹤嘴锄的重心设计在镐头与手柄连接位置靠前1/5处，挥击时重心自然朝向作业端，不需要额外施加腕部力量就能保证敲击落点准确，手柄末端做稍粗的防滑结构，避免挥击时工具脱手，镐头的两个作业端都做了圆角过渡处理，即使是像素化的方块拼接，也在棱角位置做了微小的倒角，避免应力集中的同时，也防止搬运过程中尖锐棱角划伤作业人员。

　　在实际井下作业场景中，这类手动镐具是采掘班组的标配辅助工具，即使在综合机械化采掘的工作面，也需要这类工具处理机械无法覆盖的边角位置，比如液压支架间隙的浮石清理、输送带下方卡滞小块矿石的撬挖、管线敷设时的浅槽开挖，这类作业空间狭窄，大型工具无法展开，轻便的手动鹤嘴锄就能灵活完成作业。建模过程中特意校核了整体的重量配比，镐头部分采用合金钢结构，重量占整体的60%，手柄采用硬质实木或玻璃钢材质，重量占比40%，整体重量控制在2.5kg以内，保证作业人员单手握持也可短时间操作，长时间双手握持作业不会出现过度疲劳。

　　安装边界方面，镐头安装孔的锥度设定为1:20，这个锥度既可以保证楔紧后的连接强度，也方便后续更换手柄时拆卸，不需要额外的拉拔工具，只需要反向敲击镐头的连接端就能顺利拆下旧手柄。手柄的截面为椭圆形，长轴朝向挥击方向，握持时贴合手掌的自然弯曲形态，减少握持时的压应力，避免长时间作业磨出水泡。像素化的外观设计除了视觉风格的表达，也可以作为教学演示模型使用，用于新入职矿工的工具结构认知培训，通过方块化的结构拆分，能更清晰地展示镐头受力区、连接区、手柄握持区的不同功能划分，比传统写实模型更易区分不同结构的功能边界。

　　结构校核阶段，针对镐头尖嘴端做了冲击载荷模拟，模拟尖嘴以10m/s的速度撞击硬度为f8的矿岩，尖嘴端的最大应力值低于合金结构钢的屈服强度，反复冲击1000次后，尖端形变量不超过0.2mm，满足井下作业的耐用性要求。平凿端的刃口角度设定为75度，这个角度既保证刃口的锋利度，又避免角度过小导致刃口崩损，适合敲击清理中等硬度的岩石与混凝土结块。手柄部分做了抗弯强度校核，在手柄中部施加1500N的径向载荷时，最大形变量不超过5mm，卸载后可完全恢复形变，不会出现断裂或永久弯曲的问题。
