高仪卫浴专用八角形拆卸工装结构

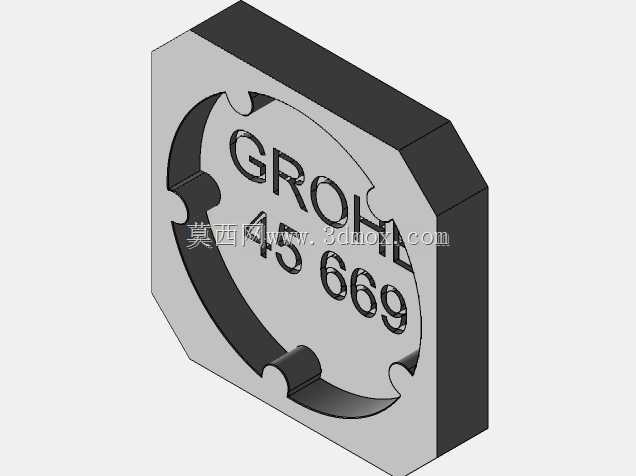

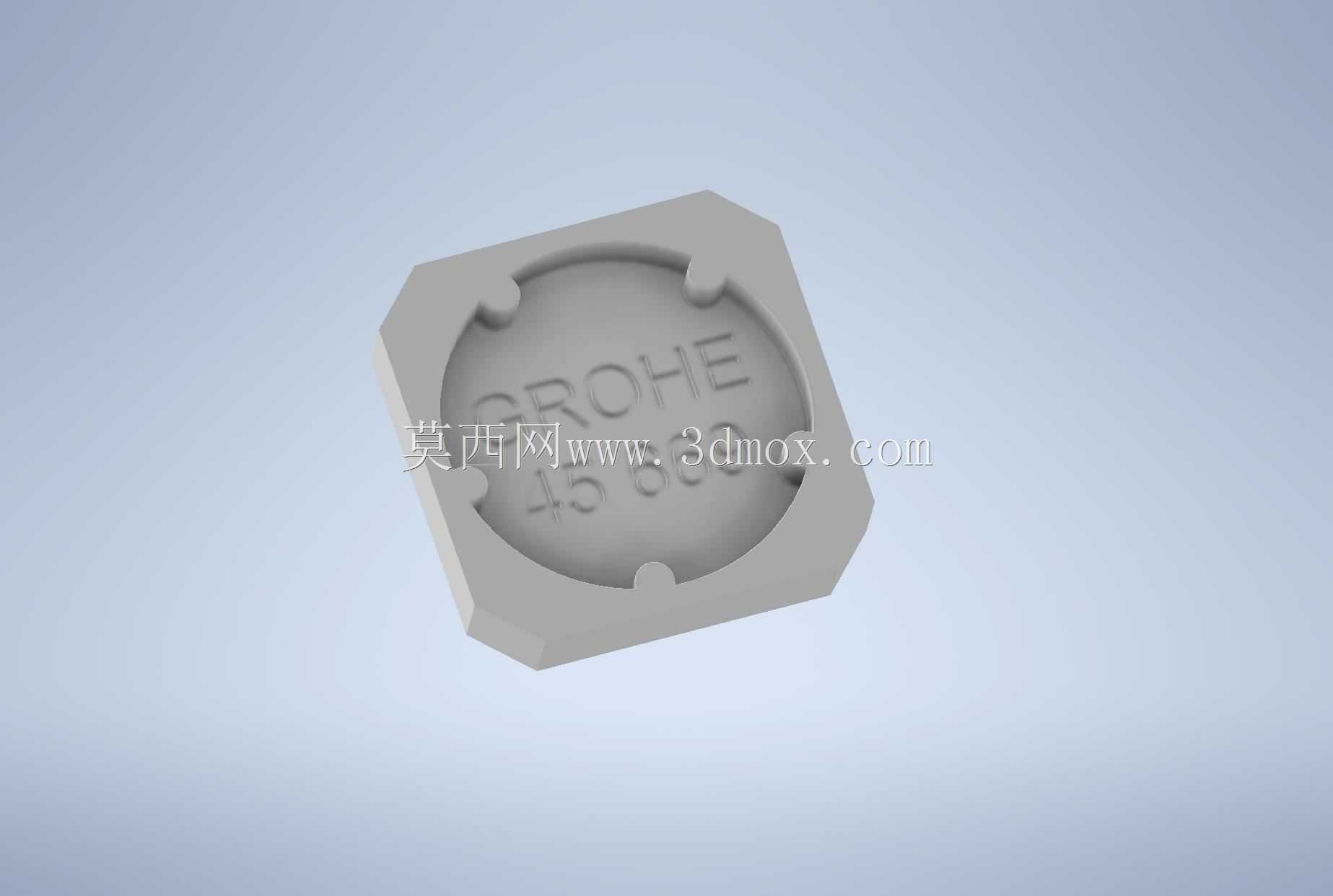

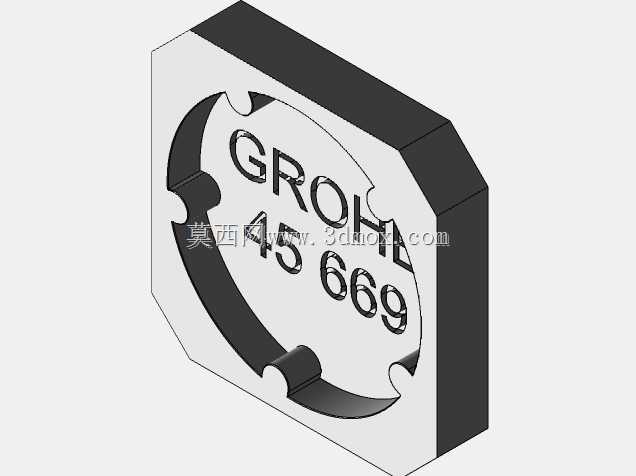

　　在卫浴安装与售后维修的现场作业场景中，这类适配特定品牌阀芯组件的拆卸工具，是解决淋浴系统暗装部件拆装难题的核心工装，区别于通用活动扳手、螺丝刀等常规五金，它的结构完全匹配高仪45系列淋浴龙头内置固定压盖的外形轮廓，作业时不会因为接触面不匹配刮伤镀铬饰面，也不会因为受力点错位导致塑料压盖崩裂，是卫浴售后工程师上门作业时的必备专用工具。从结构设计逻辑来看，这款工具采用八角切边的外轮廓主体，中心区域做了下沉式的型腔设计，型腔内壁的四个凸卡点正好对应压盖外侧的四个拆卸卡槽，作业时将工具扣合在压盖表面，四个凸卡完全嵌入卡槽后，即可通过外部扳手或者配套加力杆传递扭矩，相比用一字螺丝刀撬动的暴力拆卸方式，受力均匀分布在四个卡接位置，

　　不会出现局部应力集中导致的部件碎裂问题。工具的整体厚度控制在12毫米左右，外轮廓对边距离为38毫米，对角距离为42毫米，这个尺寸设计刚好适配淋浴龙头预埋安装后，墙面装饰盖与阀芯压盖之间的狭小操作间隙，不需要额外剔凿墙面装饰层就能完成工具的对位扣合，大幅降低暗装淋浴系统的维修拆改成本。中心型腔的深度为3毫米，型腔表面做了磨砂防滑处理，扣合在压盖表面时不会出现打滑偏移，即使压盖表面因为长期水渍附着出现轻微锈蚀，也能保证卡接位置的咬合精度，不会因为扭矩传递失效导致卡槽磨平报废。工具的八个边角都做了R2的圆角过渡处理，一方面是在伸入狭小安装空间时不会刮蹭龙头的镀铬饰面，另一方面也避免作业过程中尖锐边角划伤操作人员的手部，符合手动五金工具的安全设计规范。从实际应用的场景来看，这类专用拆卸工具主要用于暗装淋浴系统的阀芯更换、出水嘴密封圈更换、恒温模块检修等作业环节，暗装淋浴系统的阀芯压盖通常位于墙面装饰层内部5-10毫米的位置，通用扳手无法伸入操作，之前很多维修人员会采用自制钢片卡入卡槽拧动的方式，不仅受力不均容易损坏部件，还经常因为钢片滑脱导致手部磕碰受伤，这款专用工具的结构完全贴合安装空间的边界尺寸，扣合后可以配合1/4英寸的棘轮扳手快速施加扭矩，单颗压盖的拆卸时间从原来的15分钟缩短到2分钟以内，大幅提升上门维修的作业效率。在设计建模过程中，需要重点保证四个卡接凸点的位置度公差，凸点与卡槽的配合间隙控制在0.2毫米以内，

　　间隙过大会导致作业时出现旷量，反复拧动会磨平压盖的卡槽，间隙过小则会因为加工误差或者水渍积垢导致工具无法顺利扣合，建模时需要先提取原装压盖的点云数据，反向推导卡接位置的轮廓尺寸，再结合操作空间的边界限制确定外轮廓的切边尺寸，同时要在工具的非配合面做轻量化的减薄处理，在保证结构强度的前提下降低整体重量，方便操作人员在狭小空间内单手持握对位。工具的材质通常选用高强度尼龙加玻纤材质，相比金属材质不会刮伤龙头的镀铬表面，同时自身的结构强度足以承受25N·m的拆卸扭矩，完全满足压盖拆卸的受力需求，不会因为扭矩过大出现工具断裂的问题。在日常的卫浴维修作业中，很多暗装淋浴系统的故障都需要拆卸这个固定压盖才能完成内部部件的更换，

　　如果没有适配的专用工具，往往需要破坏周边的瓷砖装饰层才能完成作业，给用户造成额外的财产损失，这款专用工具的结构设计完全围绕暗装淋浴系统的安装空间特性展开，所有尺寸边界都经过实际安装场景的反复验证，既保证了扭矩传递的可靠性，又适配狭小操作空间的尺寸限制，是卫浴售后维修领域非常典型的专用工装结构。建模过程中还需要考虑工具的通用性拓展，在工具的背面预留了标准的1/4英寸方驱接口，可以直接连接常规的棘轮扳手、扭矩扳手等通用工具，不需要额外定制配套的加力部件，降低工具的使用门槛，同时方驱接口的位置做了局部加厚处理，避免施加扭矩时接口位置出现开裂。四个卡接凸点的根部做了R1的圆角过渡，减少应力集中，即使反复施加扭矩也不会出现凸点断裂的问题，整体结构没有多余的装饰性特征，所有几何特征都服务于实际作业的功能需求，完全符合手动工装工具的设计逻辑。
