适配F450机架的APM飞控固定安装支架

　　在多旋翼无人机的组装调试环节，飞控模块的安装可靠性直接决定整机飞行姿态的解算精度与飞行稳定性，这款适配F450机架的APM飞控固定支架，正是针对这类四旋翼机架的安装空间特性开发的专用结构件。从实际装机场景来看，F450作为普及率极高的入门级四旋翼机架，原厂预留的飞控安装位多为通用型孔位，直接粘贴或扎带固定APM飞控时，很容易在高频振动、机动飞行过程中出现位移、共振问题，轻则导致姿态解算漂移，重则触发飞控保护引发炸机，这款支架的核心作用就是在机架中心层与飞控模块之间建立刚性、定位精准的连接界面，彻底消除安装间隙带来的隐患。

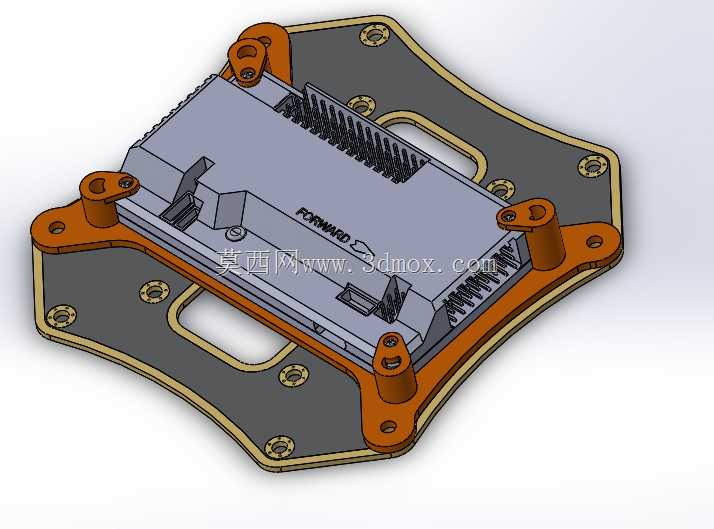

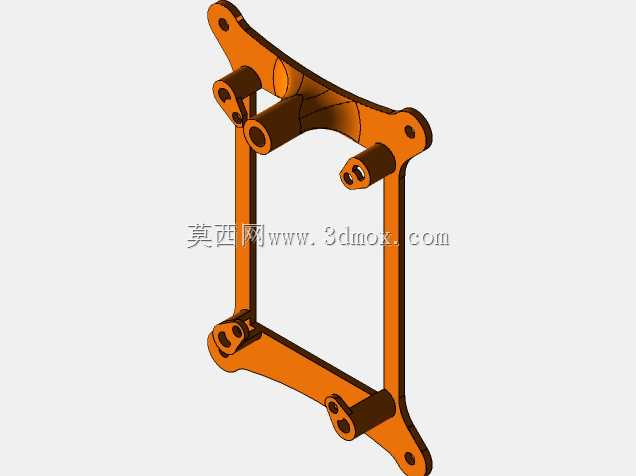

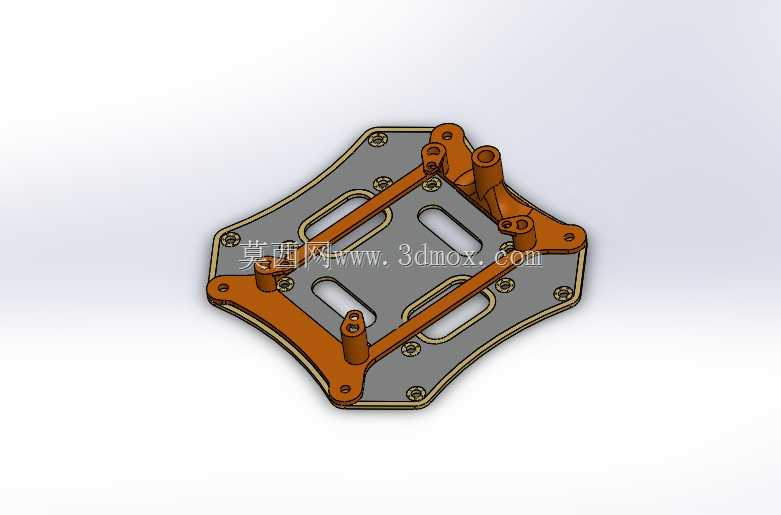

　　从结构设计逻辑来看，这款支架采用双侧对称的框式承载结构，整体轮廓完全贴合F450机架中心板的安装边界，不会超出机架上下板的夹层空间，避免装机后与电调、电池绑带、GPS支架等周边部件产生干涉。支架上下两端的安装支耳分别对应F450中心板的原厂预留安装孔位，支耳上的通孔尺寸适配M2规格的安装螺丝，安装时不需要对原有机架进行打孔、切削等二次加工，直接替换原有通用安装柱即可完成固定，大幅降低装机的改装难度。支架中部的承载平面预留了APM飞控的对应安装孔位，孔位间距严格匹配APM飞控板的安装孔距，飞控通过减震柱固定在支架承载面后，飞控板的几何中心恰好与机架的重心轴线重合，能够最大程度降低飞控加速度计的偏心误差，减少后期校准的工作量。

　　从功能特性来看，这款支架采用一体化的框型结构设计，相比零散的尼龙柱组合安装方式，整体结构刚性更强，能够有效过滤机架电机转动传递到中心板的高频杂振，避免飞控陀螺仪因为共振出现采样数据失真的问题。支架的侧向支撑臂做了等宽的加强处理，在保证整体重量控制在合理区间的前提下，避免大机动飞行时支架自身产生形变，保证飞控与机架的相对位置始终保持固定。支架上的所有安装孔位都做了沉台处理，螺丝安装后头部不会突出安装平面，既不会刮蹭飞控板的底部电路，也能保证飞控安装面的平整度，避免安装应力导致飞控板变形损坏元器件。

　　从安装边界的适配性来看，这款支架的整体高度经过精准核算，安装后飞控板与机架上板之间预留了足够的接线空间，飞控的电调信号排线、GPS连接线、电源模块接线都可以顺畅从支架侧边的镂空区域引出，不会出现线材被挤压、弯折角度过大导致接触不良的问题。支架的侧向突出结构不会遮挡机架中心板的走线槽，电池电源线、电调电源线的排布完全不受影响，同时支架的下安装面与中心板之间预留了减震泡棉的放置空间，有更高减震需求的使用者可以在接触面加装不同厚度的减震泡棉，进一步优化减震效果，适配不同KV值电机、不同螺旋桨搭配下的振动特性。

　　在实际装机应用中，这款支架除了适配标准APM飞控之外，也可以通过更换减震柱的方式固定同安装孔距的其他飞控模块，具备一定的通用适配性。支架的结构没有多余的冗余设计，所有结构特征都服务于安装定位、振动抑制、空间避让这几个核心需求，没有为了外观增加不必要的造型结构，既控制了自身重量，也避免了3D打印或注塑生产时的结构缺陷。对于多旋翼装机爱好者、行业应用无人机的组装人员来说，这种专用支架相比通用安装件，能够大幅缩减装机调试的时间，减少因为安装定位不准带来的后期调试问题，尤其是在做航拍、航测等对飞行稳定性要求较高的应用场景下，可靠的飞控固定结构是整个飞行平台稳定运行的基础保障，能够有效降低因为安装问题导致的飞行故障概率。
