五寸FPV竞速穿越机碳纤维机架结构

　　这套五寸自由式穿越机机架，面向FPV竞速飞行、花飞特技、近地航拍跟拍、户外复杂地形穿越等场景开发，整机采用四轴X型布局，核心承载结构选用碳纤维板材铣削加工，在保证整机抗冲击刚性的前提下，把整机自重压到竞速飞行所需的轻量化区间，适配五寸螺旋桨的动力搭配，兼顾高速飞行的响应灵敏度和炸机坠落时的结构抗损能力。

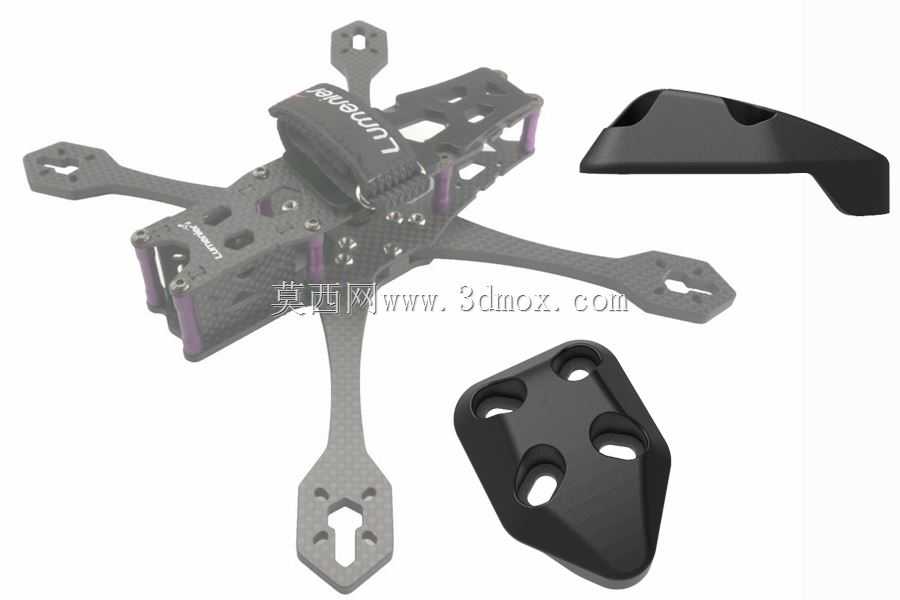

　　从实际装机使用的角度拆解这套机架的设计逻辑：机臂采用一体化延伸的碳纤维板构型，四个机臂末端预留标准电机安装孔位，孔位间距匹配主流2207、2306规格无刷电机的安装基准，机臂末端做了异形镂空与圆角过渡，既削减了不必要的结构重量，也避免尖锐应力边角在坠机碰撞时直接发生断裂。机臂和中心核心板的连接位置，采用嵌入式铝柱配合锁紧螺钉的叠层固定方案，叠层之间预留了飞控、电调的安装堆叠空间，橡胶减震柱嵌装在上下碳板之间，能够过滤电机高速运转产生的高频振动，避免振动直接传导到飞控陀螺仪与航拍相机，大幅降低飞行画面的果冻效应，也提升飞控姿态解算的稳定性。

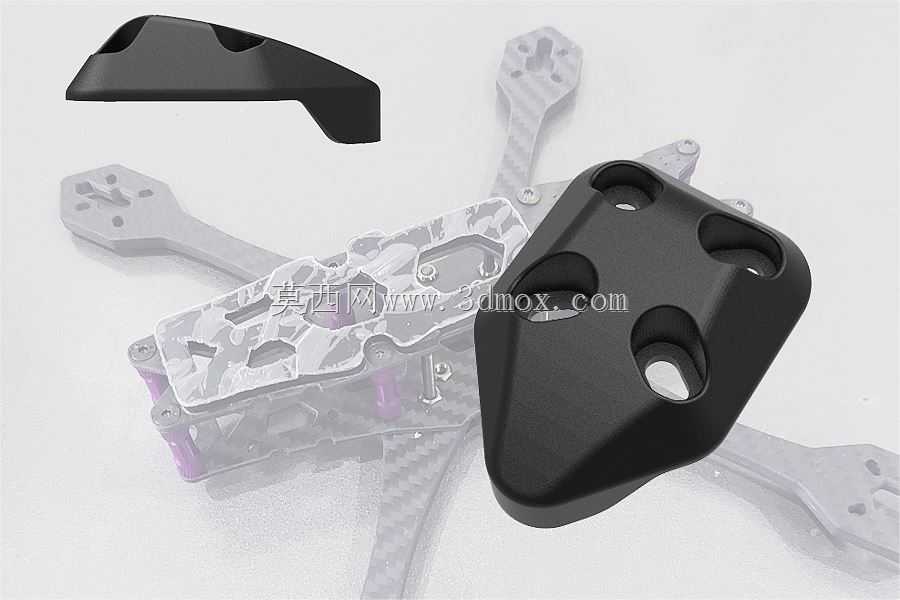

　　机架前端配套独立的运动相机安装固定座，座体预留多组镂空安装孔，能够适配主流裸狗运动相机、FPV高清摄像头的安装角度，安装位做了下沉式设计，把相机重心尽量贴近整机的几何中心，减少高速机动时相机产生的额外转动惯量。机架尾部配套流线型尼龙护罩，护罩造型顺着飞行气流方向做曲面过渡，既能够遮挡后置的图传天线、接收机天线，避免飞行中天线被螺旋桨气流扫到缠绕，也能在尾部先触地坠落时充当缓冲吸能结构，直接承接撞击冲击力，避免冲击力直接传导到中心板上的飞控、图传等精密电子元件。

　　整机的安装边界经过多轮实飞迭代优化：上下中心板之间的堆叠间距，能够同时容纳飞控、四合一电调、图传发射机、接收机的常规安装高度，板上预留的M3螺纹孔位完全遵循通用穿越机装机孔距标准，不需要二次打孔就能适配市面上绝大多数标准飞塔配件。机臂的长度设定匹配五寸螺旋桨的旋转半径，相邻两个机臂上的螺旋桨在满油门转向时不会发生桨叶干涉，机臂外侧预留的LED灯条安装槽，也方便用户加装夜间飞行指示灯，在弱光飞行环境下清晰辨识整机朝向。

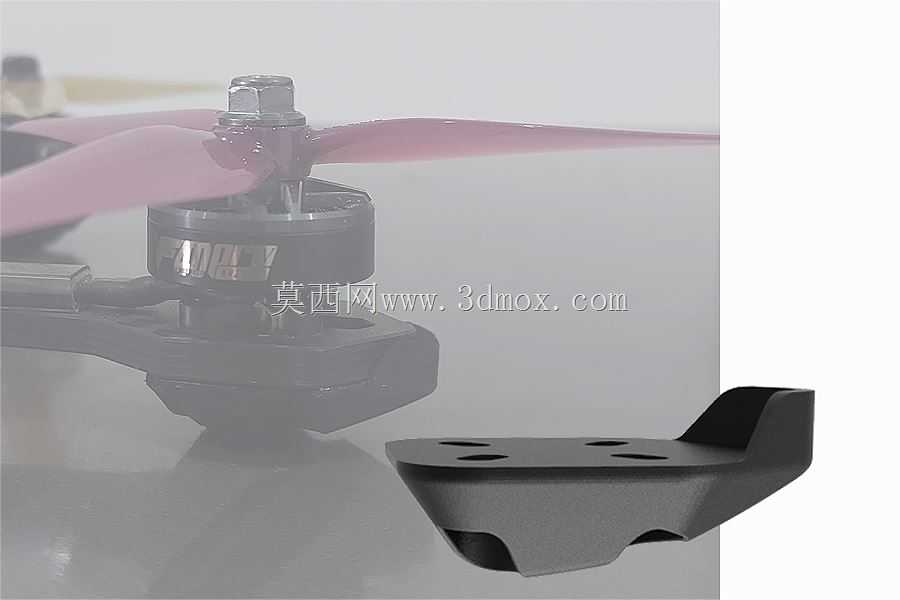

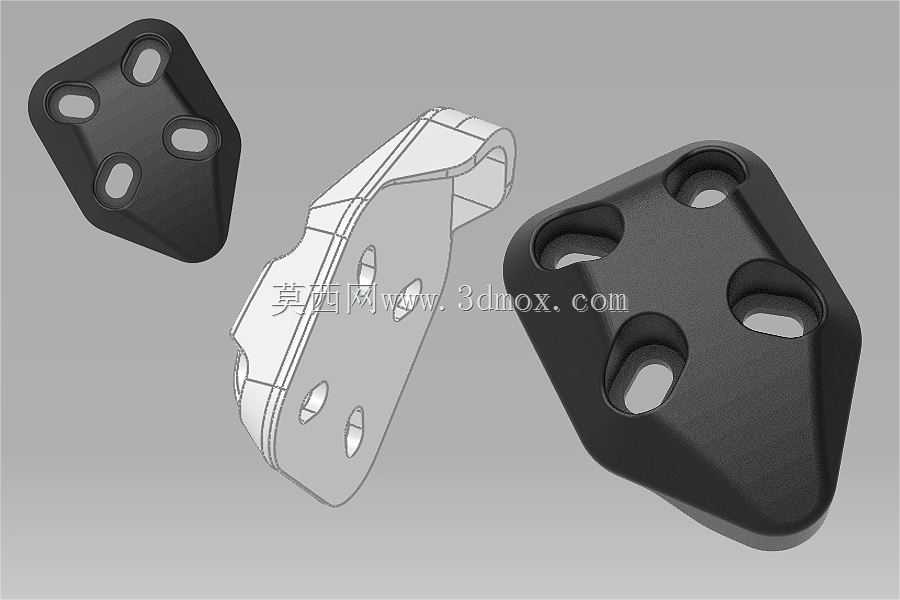

　　结构细节上，所有碳板的切割边缘都做了倒角处理，避免装机时划手、也避免割破线材绝缘层；电机安装孔位做了沉台设计，电机螺钉从碳板下方穿入锁紧，螺钉头部不会凸出碳板表面，减少飞行时的额外风阻。机架配套的M3×10mm锁紧螺钉，长度刚好贯穿碳板、铝柱与减震胶圈，锁紧后不会出现螺纹余量过长顶到电子元件的问题。前端相机保护座采用韧性更高的工程塑料打印或注塑成型，在正面撞击障碍物时，塑料座会先发生小幅形变吸收冲击能量，不会像碳板那样直接脆裂，撞击后仅需更换前端护座就能快速复飞，大幅降低日常飞行的维护成本。

　　这套机架的构型同时兼顾竞速飞行的低风阻需求和花飞场景的抗摔需求，没有多余的冗余结构，所有开孔、切槽都同时服务于减重、走线、散热三个核心目的：中心板上的异形镂空可以给电调、图传提供充足的对流散热通道，长时间满油门飞行时热量能够快速顺着气流散出，避免电子元件过热降频；板边预留的走线卡槽可以把电源线、信号线规整收纳在碳板夹层之间，不会外露在气流中被桨叶割破。整机装配完成后重心落在四个电机围成的几何中心附近，飞行动作跟手无拖沓，无论是高速穿绕障碍，还是做大角度翻滚、俯冲特技，机架本体都不会出现明显的结构形变，动力输出的传递路径直接干脆，能充分发挥五寸动力套装的推力上限。
