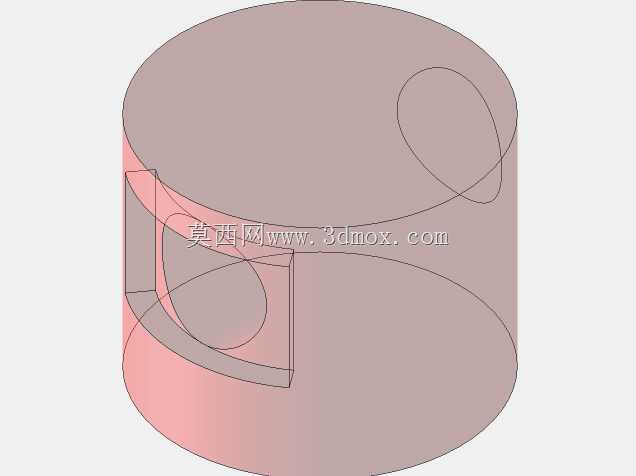

特雷纳门托空心圆柱结构件设计

　　在日常的机械结构设计训练与基础建模实操场景中，这类空心圆柱结构件是入门阶段绕不开的典型练习载体，很多刚接触三维建模的从业者，都会从这类规则回转体零件入手，熟悉草图绘制、回转特征生成、壁厚控制等基础建模逻辑，同时也能通过这类零件的建模练习，建立对回转类零件公差配合、装配边界的基础认知。从实际工程应用的角度看，这类等壁厚空心圆柱结构的适用场景非常广泛，小到气动回路中的导向衬套、设备走线的防护套管，大到流体输送管路的管段、轻载工况下的支撑套筒，都能看到这类结构的身影，不同场景下对壁厚、内外径公差、端面平面度的要求差异极大，做训练建模的时候，不能只满足于拉出一个空心圆柱的外形，更要结合实际应用场景去思考参数设定的逻辑。做这类零件的三维设计时，首先要明确的是安装边界的约束，这类回转体零件通常以同轴配合的方式装入对应基座或者对接其他管段，所以外圆的尺寸公差、圆柱度是首先要控制的要素，如果是用作滑动衬套，外圆和安装孔的配合通常选过渡配合或者小过盈配合，避免使用过程中出现衬套移位；如果是用作流体输送的管段，内孔的表面粗糙度、圆度会直接影响介质流动的阻力，同时两端的端面要保证和轴线垂直，避免对接后出现密封失效的问题。设计思路上，这类等壁厚空心件优先采用回转特征生成，而不是先做实心圆柱再抽壳，尤其是壁厚尺寸有严格要求的场景，回转特征可以从草图阶段就直接定义内外径的尺寸，全程参数关联，后续调整壁厚或者整体长度的时候，

　　只需要修改草图对应的尺寸值就能完成全特征更新，不会出现抽壳特征因为局部几何问题报错的情况。很多新手建模的时候容易忽略端面的倒角细节，实际加工和装配过程中，锐边不仅容易造成装配划伤，还会在压装过程中刮伤安装孔的内壁，破坏配合精度，所以不管是内孔还是外圆的端面，都要根据装配需求设计对应的导入倒角，倒角尺寸通常根据壁厚来选，一般取壁厚的0.2到0.3倍即可，不需要过大，避免影响端面的有效配合面积。从结构特性来看，这类等壁厚空心圆柱的抗扭、抗弯性能和壁厚、外径直接相关，相同外径的情况下，壁厚越大，零件的刚性越好，但对应的重量和材料成本也会上升，做设计的时候要根据实际受力工况做平衡，比如只是用作走线防护的套管，几乎不受机械载荷，

　　就可以选较薄的壁厚，降低成本；如果是用作承载的支撑套筒，就要根据实际承受的径向载荷、轴向载荷计算所需的壁厚，避免使用过程中出现变形失效。建模过程中还要注意几何公差的标注逻辑，虽然是训练用的范例模型，但也要养成符合工程实际的标注习惯，同轴度、圆柱度、端面垂直度这些形位公差，要根据零件的实际功能选择对应的基准，比如以两端中心孔连线为基准标注外圆和内孔的同轴度，以其中一个端面为基准标注另一端面的平行度，这些细节的练习，能帮设计者在后续做复杂零件建模的时候，快速建立符合生产要求的建模逻辑，而不是只做外形看起来像的“视觉模型”。另外，这类零件的安装固定方式也有很多种，小尺寸的衬套通常采用过盈压装，不需要额外的固定结构，大尺寸的管段或者套筒，

　　可能需要在端面设计法兰连接结构，或者在筒壁设计顶丝孔、定位销孔，做训练建模的时候，可以尝试在基础空心圆柱的基础上，拓展添加这些固定结构，练习特征的阵列、打孔、螺纹修饰等操作，把单一特征的建模练习，延伸成完整零件的设计流程，更贴近实际工作中的设计场景。很多人觉得这类简单回转体零件没有设计难度，实际上越是基础的结构件，越能体现设计者的工程素养，比如壁厚的均匀性控制，很多新手建模的时候容易出现壁厚不均的问题，放到实际生产中，注塑或者铸造的零件就会出现缩痕、变形，机加工的零件会出现局部强度不足的问题，所以在草图绘制阶段，就要保证内外圆的同轴度，从源头上避免壁厚偏差。还有零件的长度尺寸，要考虑装配后的累计公差，比如多个套筒串联使用的时候，每个套筒的长度公差要控制在合理范围，避免累计公差过大导致整体装配尺寸超差。
