带双侧安装耳的斜槽式导向支撑座

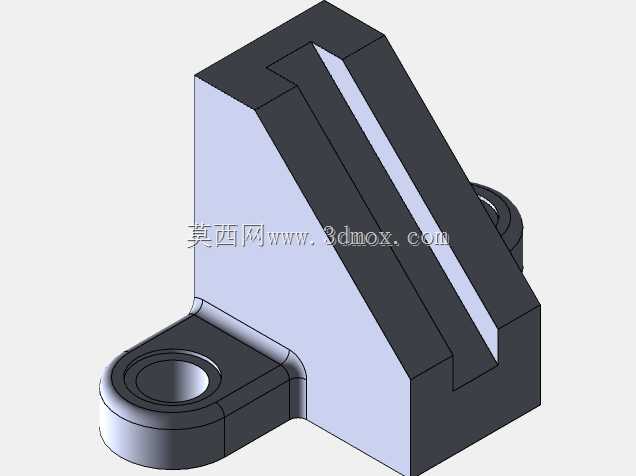

　　这款导向支撑构件主要应用在需要直线往复导向、同时承担侧向支撑载荷的工装与自动化输送工位中，常见于电子元器件组装线的治具导向段、小型物料推送机构的滑动支撑位，也可作为手动夹具的滑动导向基座使用，承担滑动副的导向与侧向载荷承载作用。从结构设计来看，主体采用L型承载基体，竖直段开设带斜度的通槽作为滑动导向面，斜槽的设计一方面可以适配带锥度的滑动件，减少滑动过程中的卡滞风险，另一方面斜向的槽壁可以在滑动件受侧向力时提供均匀的支撑反力，避免直槽结构容易出现的边角应力集中问题。基体底部向单侧延伸出两个带通孔的圆柱安装耳，安装耳与竖直基体之间设置了圆角过渡，避免直角连接处的应力集中，在承受滑动件带来的倾覆力矩时，

　　过渡圆角可以将应力均匀分散到基体与安装耳的连接区域，降低长期交变载荷下的断裂风险。安装耳上的通孔为沉孔设计，安装时可以将内六角圆柱头螺钉完全埋入沉孔内，避免螺钉头突出安装平面干涉滑动件的运动轨迹，两个安装耳的中心距经过匹配常见的工业铝型材安装孔距设计，可以直接固定在20系列、30系列铝型材搭建的机架上，不需要额外加工转接板。导向槽的槽宽公差按照H7级精度设计，槽壁的表面粗糙度要求控制在Ra1.6以内，保证滑动件在槽内运动时的顺畅性，同时减少长期滑动带来的磨损量，槽的两端设置了微小的倒角，既可以在装配滑动件时起到导入作用，也能去除机加工产生的毛刺，避免装配时毛刺脱落进入滑动配合面造成卡滞。基体的竖直背部为平整加工面，

　　在需要额外加装行程开关、缓冲垫等附件时，可以直接贴合安装，不需要再加工基准面。从安装边界来看，整体结构的横向最大尺寸由两个安装耳的外边缘决定，竖直方向的高度以导向槽的有效行程为设计基准，安装时需要保证安装平面的平面度不大于0.1mm每100mm，避免安装后基体出现变形导致导向槽扭曲，影响滑动精度。在实际使用场景中，这类导向座通常配合聚四氟乙烯材质的滑动块或者带直线轴承的滑动轴使用，当用于轻载推送工位时，导向槽可以直接作为滑动面使用，不需要额外加装导轨，能够有效降低机构的整体成本与装配复杂度；当用于载荷稍大的工位时，可以在槽内粘贴耐磨导轨带，提升导向面的耐磨性能，延长构件的使用寿命。设计过程中优先考虑了加工工艺性，

　　整个构件除了安装耳的圆柱面与沉孔、导向槽的斜面之外，其余面均为平面，可以直接通过方料铣削加工完成，不需要复杂的工装夹具，普通三轴数控铣床即可完成全部加工工序，加工成本较低，适合小批量定制生产。在受力特性上，当滑动件在导向槽内运动并受到垂直于槽向的载荷时，载荷会通过槽壁传递到L型基体的竖直段，再通过底部的连接圆角传递到两个安装耳，最终通过安装螺钉传递到安装基座上，整个传力路径没有突变的截面，应力分布均匀，在额定载荷下不会出现局部应力过大的问题。另外，导向槽的斜度设计还可以起到一定的自锁辅助作用，当滑动件运动到行程末端时，斜向的槽壁可以抵消部分反向冲击力，减少末端定位的窜动量，提升工位的定位精度。
