液压驱动泵送板材切割冲压一体机结构

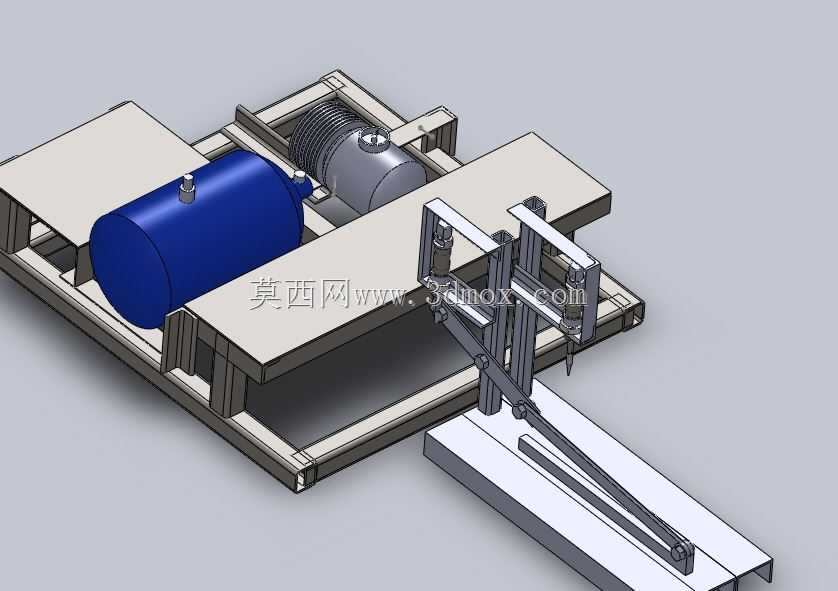

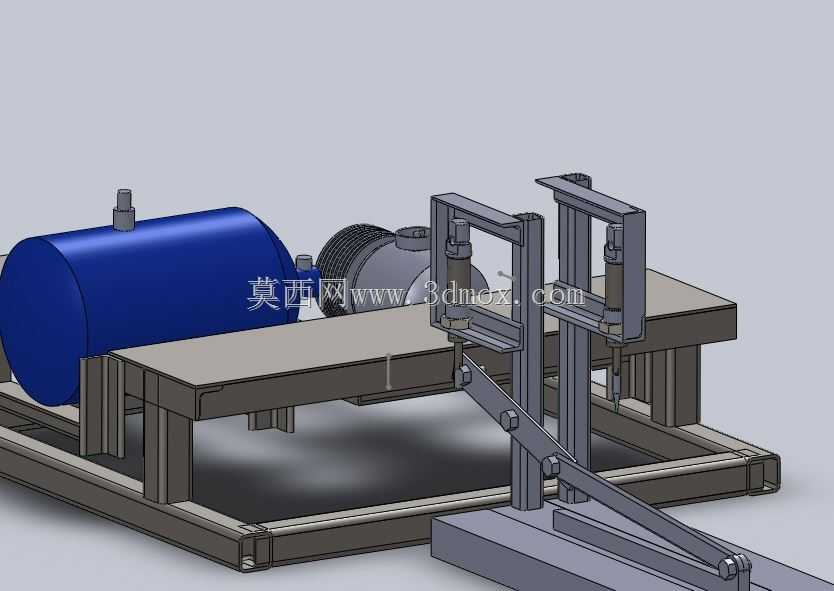

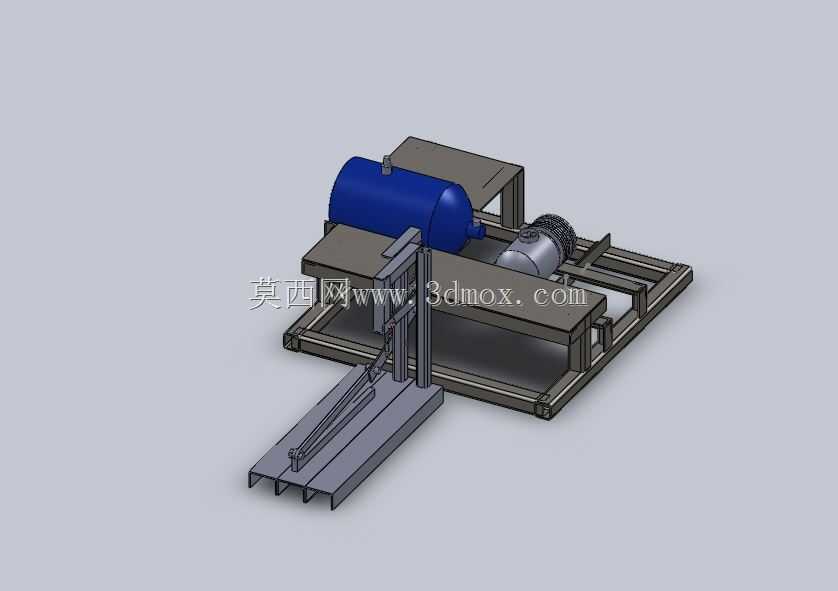

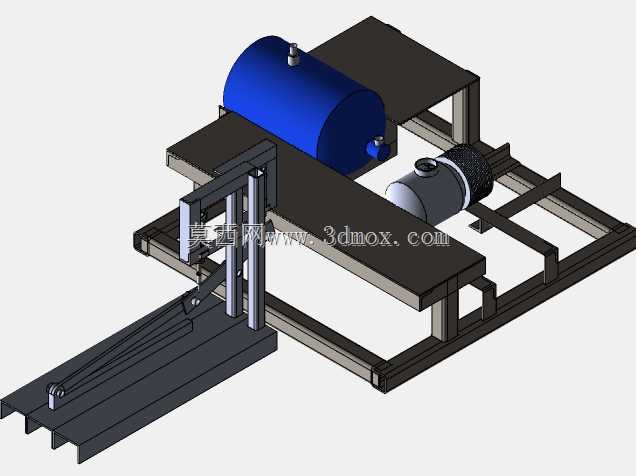

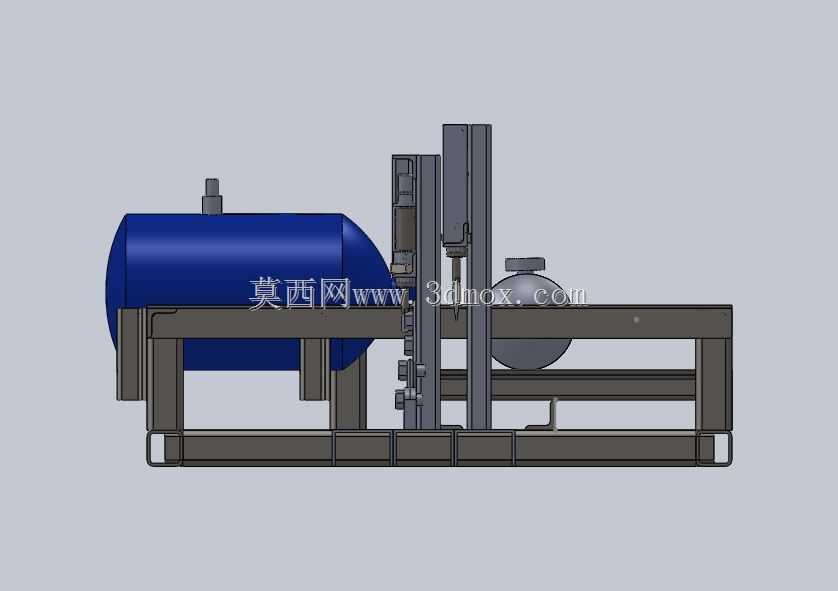

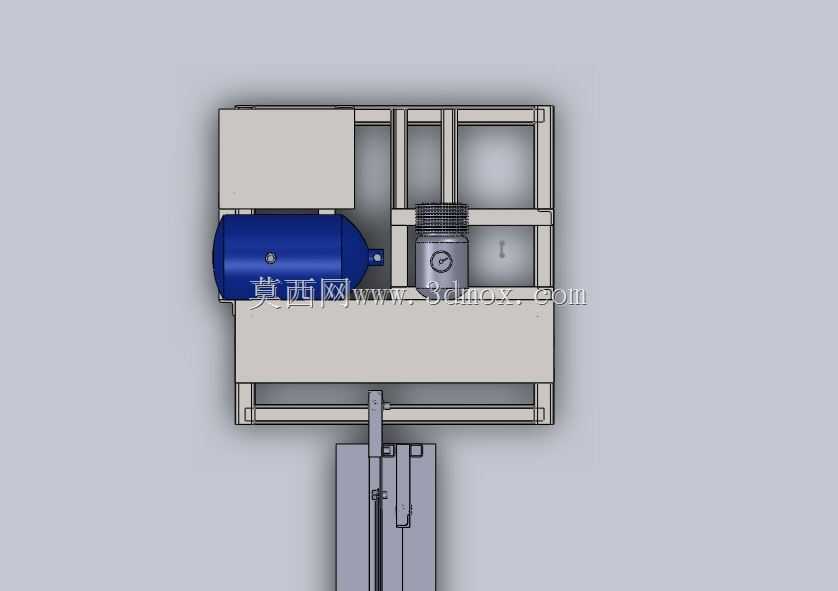

　　在中小型金属板材加工车间的日常生产场景里，这类集成泵送供料、切割、冲压功能的一体化设备，往往承担着批量薄板件的初加工工序，相比分散排布的独立切割机、冲压机，它能省去工序间的板材转运、重复定位环节，适配五金零件、小型结构件的连续化加工需求，尤其适合加工厚度在6mm以内的低碳钢板、铝板等常规板材，进料端可对接卷材开平后的输送线，也可承接人工上料的定尺板材，加工节拍能匹配中小批量订单的柔性生产要求，不需要为单一工序配置专属操作工人，能有效压缩车间的设备占地与人力投入。从设备的功能逻辑来看，左侧的卧式泵送蓄能单元是整套设备的动力核心，它通过液压油的加压存储与可控释放，为右侧的切割执行机构、冲压工位提供稳定的高压动力输出，

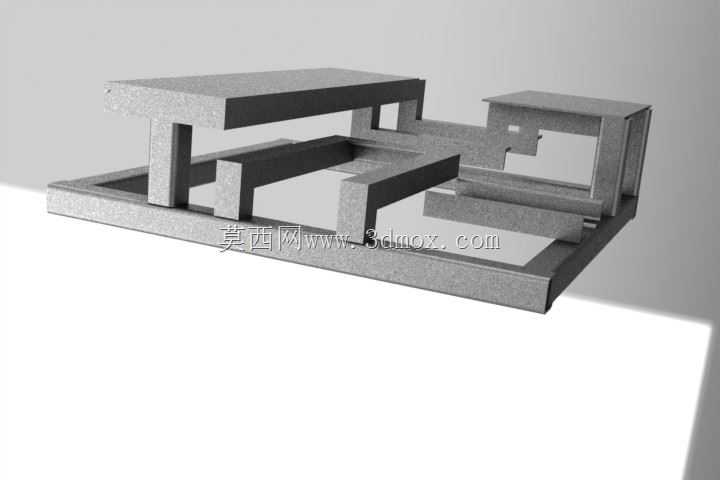

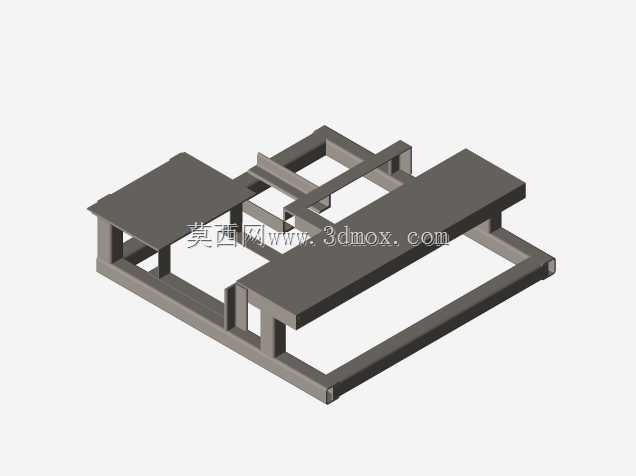

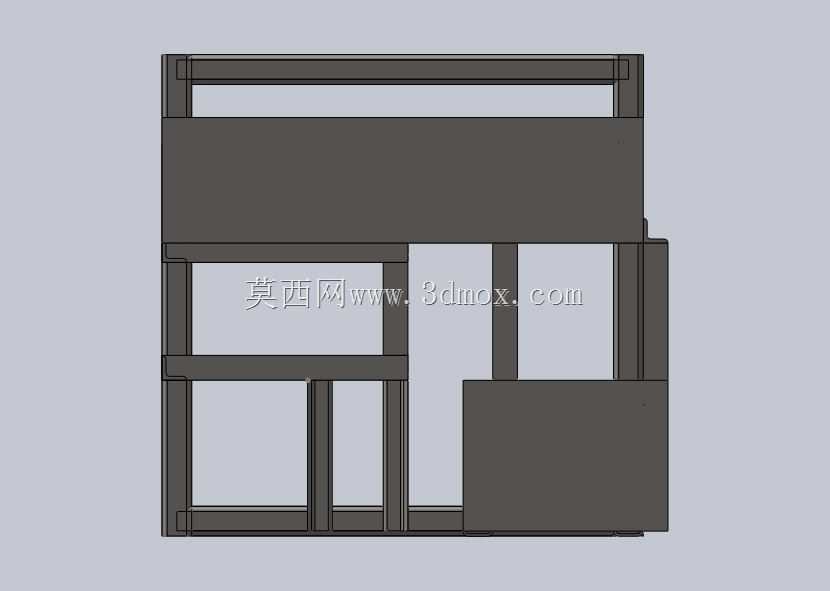

　　相比直接采用液压泵直驱的结构，带蓄能的泵送单元可以在非动作阶段完成压力储备，避免电机持续高负载运行，同时能在切割、冲压的瞬间释放大流量压力油，保证冲切动作的力度足够，不会因为板材硬度波动出现切不断、冲压不到位的问题。机架部分采用标准矩形钢管焊接成型，底部设置通长的安装脚座，安装时需要在混凝土地面预埋地脚螺栓，整体安装边界长度控制在2.2米左右，宽度约1.1米，设备最高点距离地面约1.8米，预留的操作维护空间需要在设备前后各留出至少0.8米的通道，侧面留出0.6米的液压站检修空间，避免后期维护时出现操作空间不足的问题。设计这套结构的时候，首先要考虑的是机架的刚性问题，因为切割和冲压动作都会产生较大的瞬时冲击力，如果机架的型钢壁厚不足、

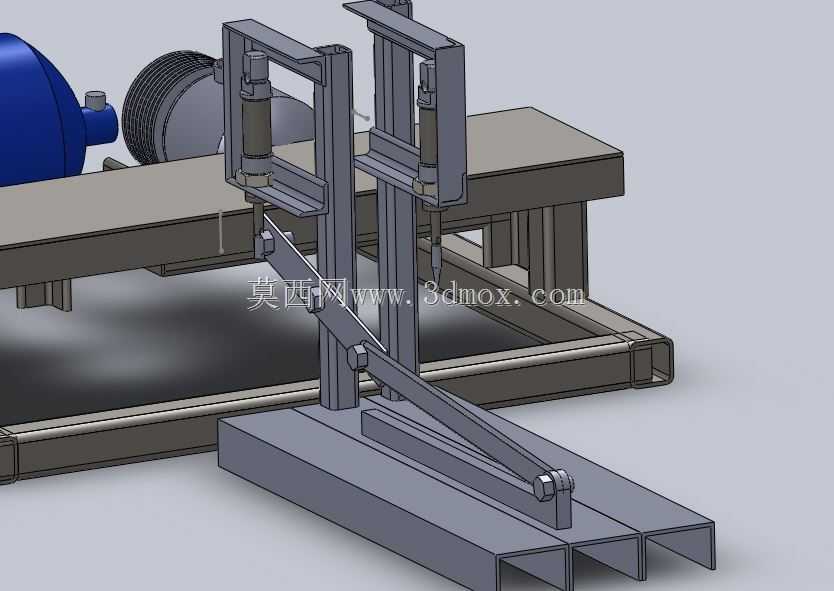

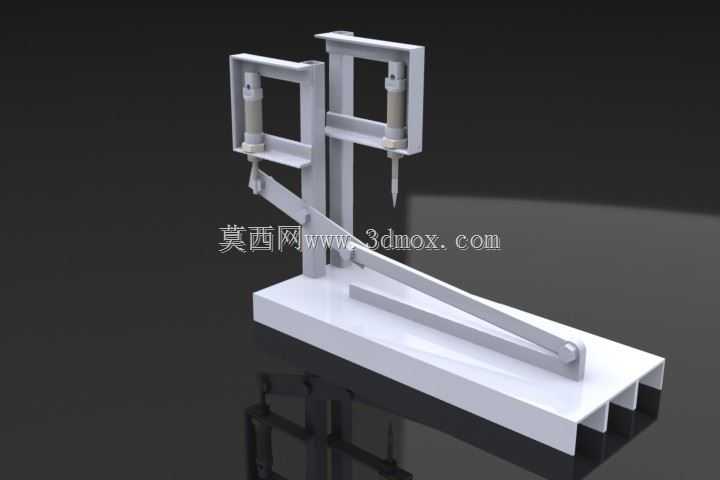

　　焊接节点设计不合理，长期运行后会出现机架变形，导致切割头的垂直度偏移、冲压模具的对位精度下降，直接影响加工件的尺寸合格率，所以在切割工位、冲压工位对应的机架横梁位置，都额外加设了斜向支撑筋，抵消冲切时的侧向力矩。切割执行机构采用垂直导向的直线导轨结构，切割头的下行行程可以根据板材厚度进行调节，导向座的安装基准面在加工时需要一次性铣削成型，保证导轨安装面与机架工作台面的垂直度公差控制在0.05mm以内，避免切割时出现切口斜面。泵送单元的安装位置做了独立的减震垫设计，因为液压泵运行时会产生持续的振动，如果和主机架做刚性连接，长期振动会导致管路接头松动、紧固件脱落，减震垫采用丁腈橡胶材质，硬度选择邵氏60度，既能承载蓄能罐的重量，

　　又能有效过滤泵组运行的高频振动。工作台面采用耐磨钢板铺设，表面做磨削处理，平面度公差控制在0.1mm/米范围内，板材在台面上输送时不会因为台面凹凸出现卡滞，切割和冲压位置的工作台都预留了落料孔，加工产生的边角料、成品件可以直接通过落料孔滑落到下方的料箱里，不需要人工频繁清理台面。液压管路的排布全部沿机架内侧的走线槽布置，高压管路和回油管路分开排布，避免管路之间的摩擦损耗，所有管路的弯曲半径都不小于管径的3倍，减少液压油的流动阻力，同时在蓄能罐的出口位置设置了安全溢流阀，当系统压力超过设定阈值时会自动泄压，避免超压损坏管路和执行元件。这套结构的设计没有采用复杂的非标定制零件，大部分结构件都可以采用标准型材加工，标准件全部选用市场通用的规格，后期维护更换配件的时候不需要专门定制，能有效降低设备的制造和维护成本，对于做小型板材加工设备的厂商来说，这套结构可以直接作为基础机型，根据加工板材的宽度、厚度需求调整机架跨度、泵送单元的压力等级，快速衍生出不同规格的机型，不需要从零开始做结构设计，能大幅缩短产品的研发周期。在实际投产使用时，只需要根据加工的板材材质调整液压系统的工作压力，切割不同厚度的板材时对应调整切割头的下行速度和行程，就能稳定完成加工工序，相比传统的分体式加工设备，它的工序集成度更高，对车间的空间要求更低，适合小型加工厂、五金制品车间的生产场景。
