小型手动齿条式压装压力机结构

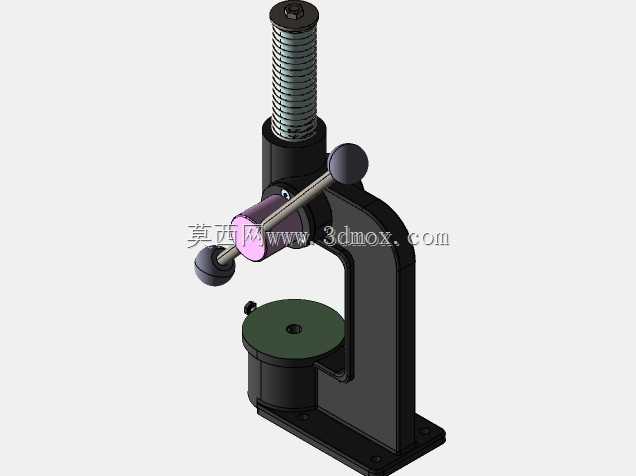

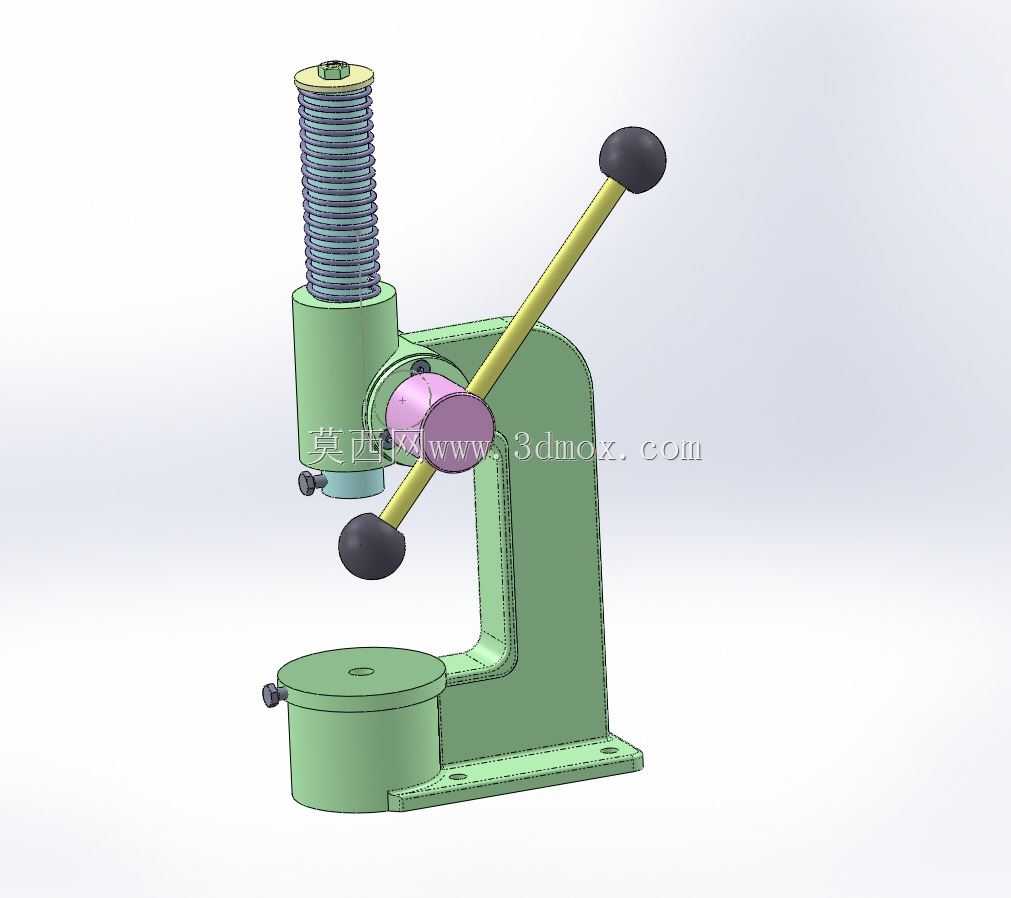

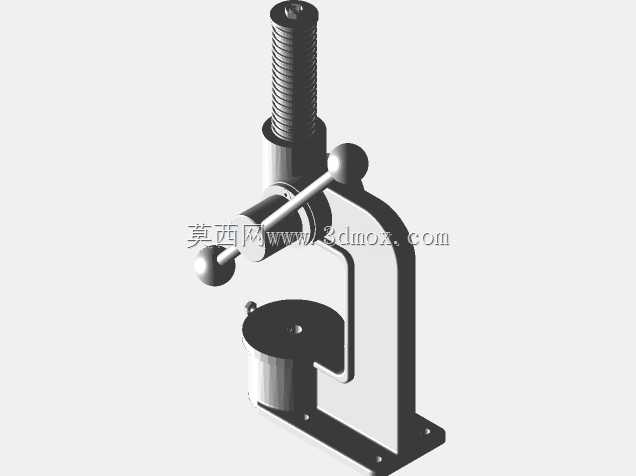

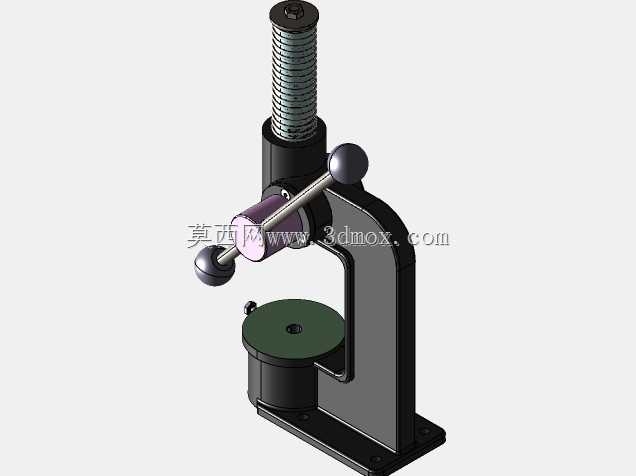

　　该结构面向小载荷、低节拍、人工操作的压装作业场景，常见于电子小件装配、五金件铆接、轴承外圈轻压入、塑料件定位压合、销轴压入以及维修工位的简易校形工序。设备不依赖气源、液压站或电机驱动，操作者通过长手柄带动齿轮与齿条啮合，将旋转输入转换为压头的直线下行运动，适合在没有动力配套的工作台、检验区、样品试制区或小型维修间内使用。整体采用C形悬臂机架布局，底座提供下部支撑，立柱位于后侧，压头沿立柱前端导向区域上下运动，前方和侧向保持开放，便于取放工件。底座上设置圆形工作台面，用于安放垫块、定位治具或待压工件；压头与工作台之间形成主要作业空间，工件可从正面直接放入，操作视线不受封闭门罩遮挡。机架底部带有安装孔，

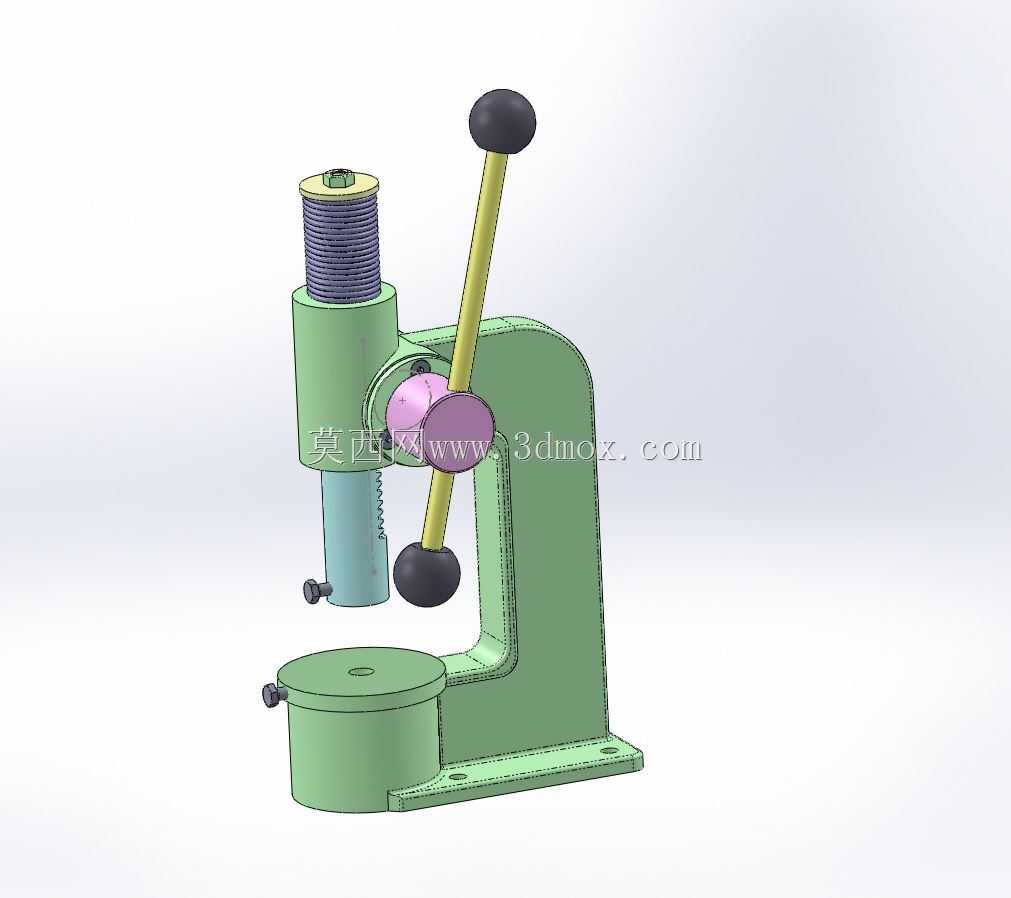

　　实际布置时可通过螺栓固定在木质或钢制工作台上，以抵消手柄施力时产生的倾覆趋势；若不固定，也应在平整台面上使用，并避免超出设备额定压装力。压装执行部分由竖直齿条、压头、导向套和复位弹性件组成。齿条上端布置弹簧类回程结构，压装结束并释放手柄后，压头可随外力解除回到上位，减少人工抬升动作。压头下端保留与压杆或冲头连接的结构接口，可根据工件形状更换平压头、定位销压头、衬套压头或带导向的专用压头。下部工作台中心区域与压头轴线对应，便于布置同轴定位工装，保证压入过程中载荷尽量沿工件轴线传递，避免偏载造成卡滞或工件表面压伤。手动输入机构采用偏心杠杆与齿轮传动组合。长手柄两端设置握持球头，操作者可根据所需行程和力感在较大摆动范围内施力；

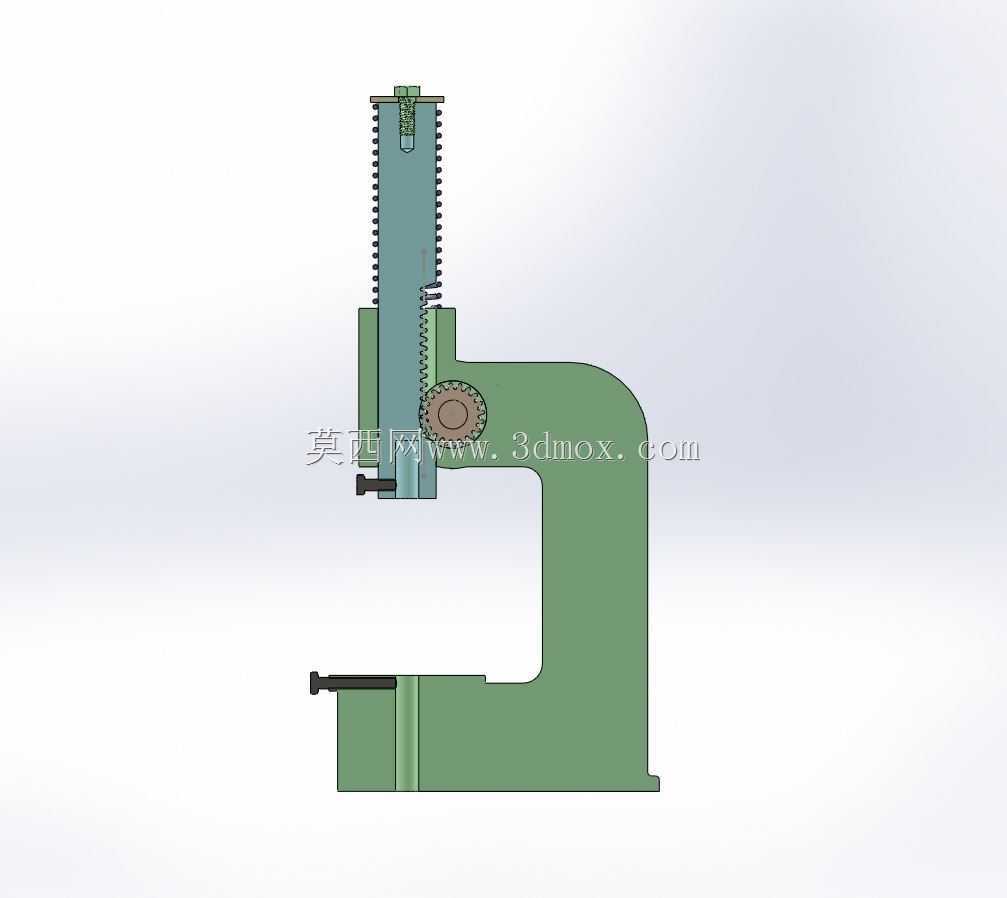

　　手柄中部通过销轴与连杆、齿轮或扇形齿件连接，将手柄摆动转化为齿条的竖直进给。该类结构的关键不在追求大吨位，而在于控制进给过程的平顺性和停止位置的可感知性。对于过盈量较小的装配，人工能够通过手柄反馈判断工件是否到位；对于脆性材料或薄壁件，则应配合限位块、定程套或压力指示工装，避免行程过量。从建模角度看，机架主体为铸件或焊接件风格的厚壁C形结构，喉部开口决定了可容纳工件的最大横向尺寸，立柱高度与压头伸出长度决定闭合高度。底座圆盘、底板安装孔、立柱导向孔、齿轮轴孔、手柄铰接孔和齿条运动通道之间需要保持明确的位置关系。齿条与导向套之间应保留合理滑动间隙，齿轮啮合区需体现齿部传动关系；手柄球头、销轴、垫圈、开口销等小件应按装配逻辑呈现，

　　便于后续生成工程图、爆炸视图或加工件明细。外形边界方面，设备高度主要由上部弹簧筒、齿条行程和底座高度构成，横向最大尺寸来自手柄展开长度，因此在工位布置时不能只计算机身 footprint，还要预留手柄上下摆动空间。机身前方需要留出操作者站立和手臂活动区域，左右侧应避免与相邻工装干涉；工作台面到压头下位的距离决定工件和夹具的总高度，若工件较高，可通过更换垫块或调整下位限位来适配。安装边界还包括受力方向：压装时反力沿压头轴线传回机架，C形喉口会承受张开趋势，底座固定孔位置应靠近受力闭环，螺栓规格需与台面厚度匹配。该设备适合轻载压入、浅深度铆接、试样装配和教学演示，不适合厚板冲压、重载成型或连续生产。结构设计时应重点控制压头与工作台的同轴度、导向段长度、齿条侧向约束、手柄回程干涉以及限位可靠性。三维模型可用于工位布局校核、手动压力机改型、专用压装夹具设计、操作空间评估和非标自动化设备前期方案参考。
