泳池水处理系统配套泵房管路组件结构

　　这套三维结构针对商用泳池循环水处理场景搭建，覆盖泳池日常运维中核心的流体处理环节，实际落地时承担泳池水体循环、过滤反冲洗、药剂投加、管路通断控制的核心功能，是泳池水处理系统中泵房段的集成化结构载体。日常运营中，泳池水体需要持续经过滤、消毒、pH调节后回流至池体，这套组件把分散的控制阀门、循环泵接口、加药支路整合在统一的安装边界内，避免现场安装时出现管路干涉、操作空间不足的问题。从结构设计逻辑来看，组件优先考虑了运维操作的便利性，手柄式阀门的操作角度预留了足够的手部操作空间，法兰连接端的螺栓排布完全符合给排水管路的安装规范，螺栓间距、法兰密封面的压合余量都做了对应校核，避免现场安装时出现螺栓无法穿装、密封垫压偏漏水的问题。

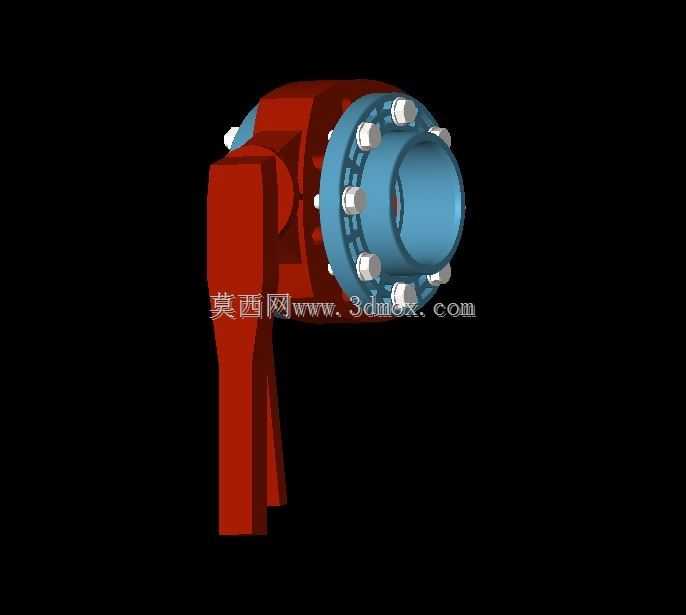

　　蓝色法兰端为管路对接接口，适配常规循环水处理管路的公称通径，安装时可直接与主循环管路的对应法兰配对，不需要额外做变径转接；红色阀体部分的流道做了圆弧过渡处理，减少流体经过阀门时的局部阻力，降低循环泵的工作扬程损耗，长期运行时能减少泵组的能耗。组件的安装边界做了明确的空间预留，阀门手柄的全行程转动范围内没有设置其他结构件，操作时不需要额外拆卸周边部件即可完成阀门的开闭操作；加药装置的接口设置在主路的低压段，利用文丘里效应即可将消毒药剂、pH调节剂投加到循环水体中，不需要额外设置高压投加泵，简化了系统的组成结构。设计过程中针对泵房的常见安装问题做了对应优化：法兰端的螺栓孔采用跨中排布方式，与管路侧法兰对接时不需要反复调整角度，

　　只要对齐密封面即可顺利穿装螺栓；阀体与泵组连接段的长度做了标准化设定，适配市面上主流泳池循环泵的接口尺寸，选型时只要泵的进出口通径匹配即可直接对接，不需要重新测绘配做连接管路。从结构细节来看，阀门的密封面位置做了凸台设计，安装密封垫时可以自动对中，避免压紧时密封垫移位造成的渗漏；阀体的壁厚按照1.0MPa的工作压力做了冗余设计，完全满足泳池循环系统的工作压力要求，即使出现水锤冲击也不会出现结构变形。组件整体的安装基准面做了统一设定，现场安装时可以直接固定在泵房的混凝土基础上，各个接口的中心高度保持一致，减少管路安装时的弯折角度，进一步降低管路的沿程阻力。加药支路的接口位置设置在阀门出水侧，投加的药剂可以顺着水流快速混合，

　　不会在阀腔内沉积造成结垢腐蚀，延长阀门的使用寿命。考虑到泵房内的潮湿环境，结构上没有设置容易积留积水的凹槽死角，所有连接位置都做了平滑过渡，日常清洁维护时可以直接冲洗，不会出现积水锈蚀部件的问题。这套结构在建模时完全按照实际加工装配的逻辑搭建，各个部件的装配间隙、螺栓的伸出长度都符合实际装配要求，可直接用于泵房安装的施工交底、管路预制加工，也可作为泳池水处理系统选型时的结构参考，帮助设计人员快速核算泵房的安装空间、管路走向，避免现场施工时出现结构碰撞、操作空间不足的问题。
