顶入式工业搅拌装置三维结构

　　该搅拌装置采用顶入式布置，驱动电机位于罐体上方，通过长轴将旋转动力传递至罐内搅拌桨叶，适用于化工、水处理、食品配料等需要对液相或固液混合介质进行循环、悬浮、混匀的工况。整机轴线竖直，电机外壳带散热筋结构，能够在连续运行时维持较好的热交换条件；电机下方设置安装法兰，法兰承担整机重量并将设备固定在罐顶支座或钢梁开孔处，安装时需要校核法兰螺栓孔分布、支撑面平面度以及轴系与罐内构件的同轴度。

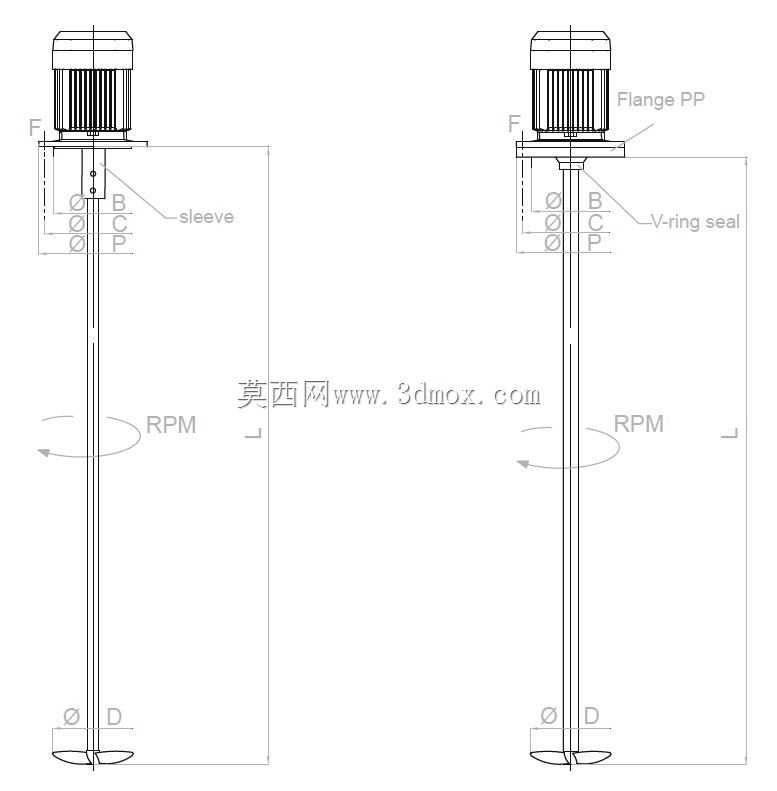

　　轴封部位采用V形密封圈，属于接触式动密封结构，适合常压或微压、介质飞溅较少的搅拌场合；V形圈的唇口随轴旋转并依靠弹性贴合轴面，能够减少罐内气体或液体沿轴外溢。若用于腐蚀性介质，轴套区域可单独更换耐磨衬套，避免搅拌轴本体被磨损后整体报废。图中同时表达了带衬套和V形密封两种轴部结构，便于在选型时对比维护性与密封要求。

　　长搅拌轴从电机输出端向下延伸，轴端安装搅拌叶轮。轴的长度直接决定插入深度，设计时需要结合罐体高度、液位波动范围和桨叶离底距离确定。轴径不仅要满足扭矩传递，还要校核临界转速，避免长轴在工作转速附近出现横向共振；对于悬伸较长的结构，通常需要控制轴端挠度，并在必要时增加底轴承或中间导向轴承。图中标注的RPM旋转方向提示了桨叶转向，装配时应核对电机接线相序，确保叶轮推流方向与工艺循环方向一致。

　　外形边界方面，上部电机轮廓决定检修空间和顶部净空，法兰外径决定罐顶开孔及补强范围，下部轴系和桨叶则决定罐内最小安装间隙。布置时应保证桨叶与罐壁、挡板、进料管、测温元件等保持安全距离，同时留出轴封维护和叶轮拆装空间。法兰支撑面需要水平，否则会造成轴系偏斜、密封偏磨和振动增大。

　　从建模角度看，该结构适合按电机组件、法兰连接段、密封组件、搅拌轴、叶轮及紧固件分层建立，便于后续调整轴长、法兰规格和密封形式。工程应用中，这类搅拌器常用于药剂溶解、废液中和、涂料调配、反应罐循环等场景；选型重点不在单一外形，而在转速、桨型、轴封、插入深度、支撑刚度和罐体附件之间的匹配。
