四叶水下推进器螺旋桨结构设计

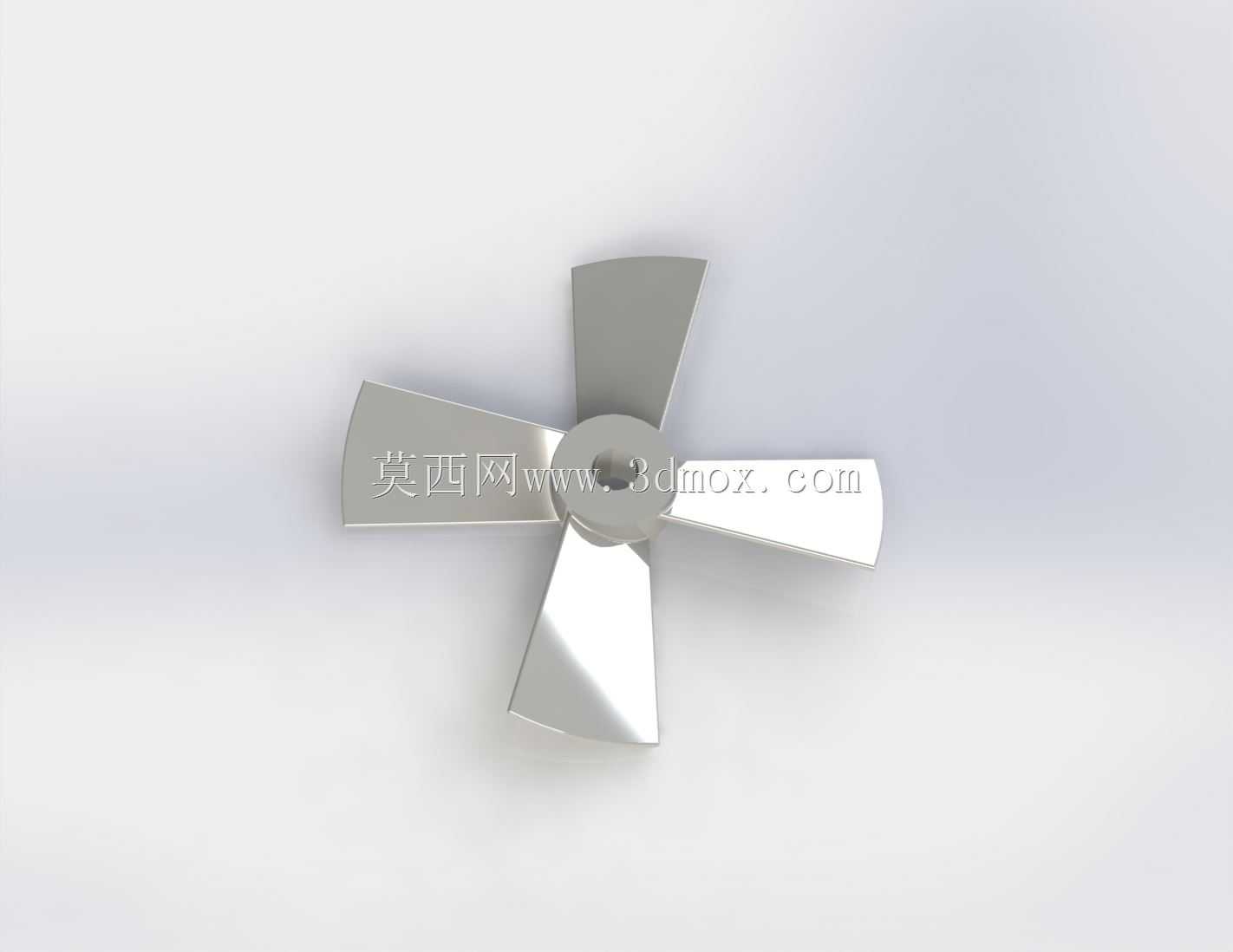

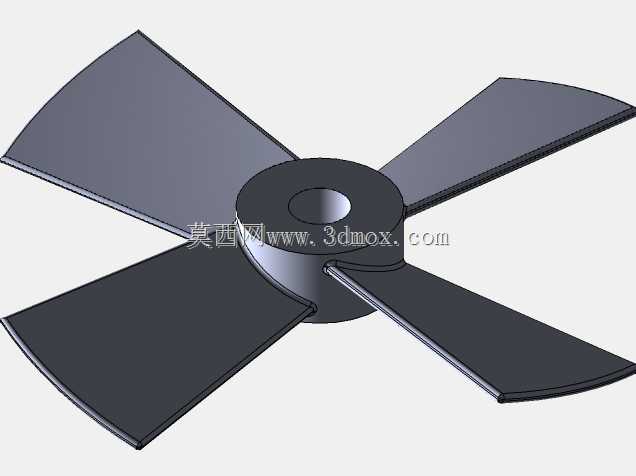

　　这款四叶螺旋桨主要面向小型水下机器人的推进端使用，整体桨径控制在70毫米级别，属于紧凑型水下动力输出部件。在水下作业场景里，ROV需要在近岸观测、池体巡检、浅水设备排查等空间受限的环境中完成低速稳速航行，桨体尺寸不能过大，同时还要兼顾低速段的推力输出平顺性，这也是采用四叶布局的核心出发点。

　　从实际装配边界来看，桨体中心设置同轴安装孔，孔位周边保留环形轮毂实体，用于和驱动电机输出轴形成周向固定配合。轮毂外径、桨叶根部过渡圆角以及中心孔的同轴度，是建模时需要优先约束的几何关系：轮毂不能过度突出桨叶盘面，否则会在桨前形成额外扰流；中心孔与电机轴的配合段需要留出足够轴向接触长度，避免水下正反转切换时出现径向晃动。桨叶沿轮毂周向均匀分布，相邻叶片夹角保持90度，四片叶的型面完全一致，适合阵列特征完成建模，也便于后续做动平衡校核。

　　桨叶型面采用小扭角的光滑曲面设计，从根部到叶梢，弦长逐步收窄，叶型厚度也随半径增大持续减薄。根部区域厚度最大，用来承担旋转时的离心载荷与水动弯矩，和轮毂衔接处做顺滑圆角过渡，避免应力集中在叶根交界线；叶梢位置做钝化收边，既减少尖锐边缘在装配、维护时的磕碰损伤，也能削弱叶梢处的涡流强度。叶片压力面与吸力面的曲面过渡连续，没有明显折角，水流沿盘面流过时可以平顺改变轴向速度，把电机输入的扭矩转化为轴向推力。

　　和常见两叶、三叶小型船用桨相比，四叶结构在相同直径、相近转速下，单片桨叶承担的载荷更低，运转时盘面来流的脉动更均匀，推力波动更小。对于搭载摄像头、检测传感器的小型ROV而言，更低的振动传递能减少画面抖动，也能降低桨叶自身通过频率对舱内电子器件的干扰。当然叶片数量增加后，盘面的水阻面积会相应变大，因此叶型整体采用偏窄的弦长设计，在推力和效率之间取平衡，适配小功率水下直流电机的扭矩输出范围。

　　建模过程中可以先绘制单片桨叶的基准轮廓：先在不同径向截面绘制叶型切面，定义各截面的扭角、弦长与厚度分布，再通过放样或者曲面缝合生成完整叶片实体，最后围绕轮毂中心轴做圆周阵列得到四叶结构。中心安装孔需要根据所选电机轴径预留配合公差，若采用销钉锁紧或者顶丝固定，还要在轮毂侧壁预留对应的锁紧孔位，孔位不能切穿叶根受力区域。

　　安装到ROV载体时，桨体需要和导流罩、支架预留安全间隙，叶梢与护圈内壁之间要保留均匀环形空隙，既防止运转中剐蹭护圈，也能限制叶梢涡流的径向扩散。桨盘前后方要避免布置突兀的结构棱边，进水侧尽量保持流道通畅，减少来流紊乱带来的效率损失。正反转工况下，桨叶前后型面都要承受交变水压，因此叶根过渡区域的圆角不能省略，曲面缝合阶段要保证实体无薄壁、无碎面，为后续3D打印或者小批量数控加工提供可用的几何基础。

　　这类小直径螺旋桨并不追求高速航行，而是服务于微小型水下平台的精准位姿控制，稳、顺、安装紧凑是结构设计的核心目标。
