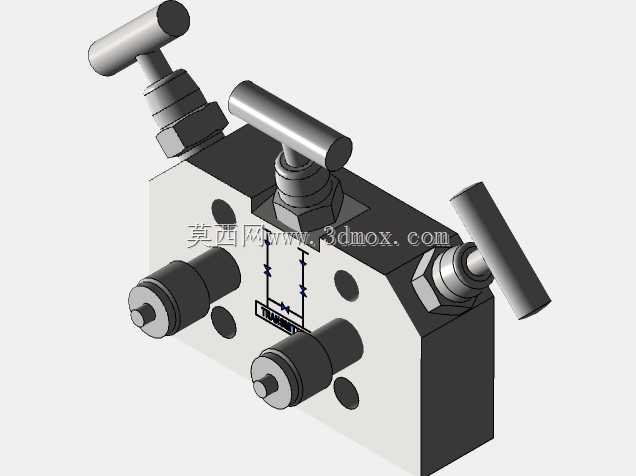

工业管路三阀组集成控制阀块结构

　　该阀块属于工业过程测量与流体管路系统中的三阀组集成构件，核心作用是为差压变送器、压力检测回路提供引压通路的通断、平衡与隔离操作，在石化、电力、冶金、轻工等行业的压力、流量、液位检测工位广泛使用。现场布设差压测量回路时，引压管路从工艺管道两侧引出后接入阀块的两个侧向接口，阀块另一侧对应接口对接差压变送器的高低压腔，三个带T型手柄的针型截止阀分别承担高压侧引压通断、低压侧引压通断、高低压腔平衡旁通的功能。日常投运操作时，先打开平衡阀使变送器高低压腔压力均等，再依次缓慢开启高低压侧截止阀，最后关闭平衡阀，即可让变送器接入工艺压差；检修或零点校准工况下，先关闭高低压侧引压阀，再打开平衡阀，变送器两端压力一致，可在线完成零点校验，无需拆卸引压管线，也能避免单侧受压损坏变送器敏感膜片。

　　从结构设计思路来看，该阀块采用整体式方块基体加工流道，相比分散式针阀搭配外接管路的组装方案，大幅减少了外接接头数量与潜在泄漏点，整体刚性更强，布局紧凑。基体上预留的多个沉孔为安装固定孔，可直接通过螺栓将阀块贴合安装在变送器支架或现场安装板上，安装孔位按照常规三阀组的接口间距排布，适配主流差压变送器的安装法兰尺寸。三个针阀的阀杆采用梯形螺纹传动，旋转T型手柄即可带动阀针轴向进给，阀针尖端与阀座形成硬密封副，耐受高压工况下的介质冲蚀，手柄的T型造型方便操作人员徒手施加扭矩，无需额外工具即可完成阀门开闭，手柄端部做滚花或圆柱防滑处理，带油污的现场工况下也能稳定握持。

　　外形尺寸方面，阀块主体为长方体金属块，轮廓长宽高适配变送器侧装空间，不会超出变送器本体的安装边界，三个手柄的操作空间预留充足，相邻手柄之间的间距满足手指扳动的操作余量，旋转手柄时不会与旁边的管路、接线盒发生干涉。侧向的两个外螺纹接口为标准引压管连接接口，可适配引压铜管、不锈钢引压管的接头螺母，接口端面加工密封平面，搭配密封垫实现端面密封。阀块内部流道采用钻孔加工成型，流道转角处做圆滑过渡，减少介质滞留与压力损失，流道孔径匹配常规引压管路通径，既保证压力传递响应速度，也避免通径过大导致的介质容积变化滞后。

　　现场使用场景中，这类阀块通常安装在工艺管道附近的变送器支架上，环境可能存在振动、温变、轻微腐蚀，因此基体材质一般选用不锈钢或碳钢镀锌处理，阀杆、阀针采用不锈合金材质，长期使用不会锈蚀卡涩。阀块的集成设计把原本需要三个独立针阀、多个弯头、连接短管组成的回路整合为单一构件，现场安装时只需对接四个管路接口，安装工时相比分散组装方案缩短六成以上，后期维护时泄漏点排查范围也集中在阀块本身，无需逐段检查外接管路。建模过程中完整还原了针阀的阀杆螺纹、手柄圆柱、阀体六角锁紧螺母、基体安装孔、内部流道标识、接口外螺纹等细节，装配关系完全按照实际零件配合关系搭建，阀杆与阀体的螺纹配合、阀针与阀座的同轴度、手柄与阀杆的销钉连接位置都符合实际装配逻辑，可直接用于管路布局干涉检查、安装操作空间校核、维修拆装流程模拟，也能作为阀组选型时的空间占位参考，帮助设计人员在施工图阶段确认阀块与周边管线、仪表的间距是否满足操作与维护要求。
