工业涂料多路变色剂催化控制阀组

　　这套多路集成式阀组主要面向工业涂装生产线的流体配比与切换工位，常见于汽车零部件喷涂、家具面漆线、金属件防腐涂装以及混气喷涂系统中。现场管路里同时输送主涂料、固化剂、变色剂、清洗剂和催化介质，不同颜色或配方切换时，如果依靠人工拆管换料，既会造成大量溶剂浪费，也容易因残料交叉污染导致色差、缩孔或固化比例失准。该阀组把多组独立控制阀并排集成在同一安装基板上，每一路对应一种介质或一个供料回路，可按工艺节拍完成通断、换色和小剂量助剂注入，减少混料段长度，也让管路排布更紧凑。

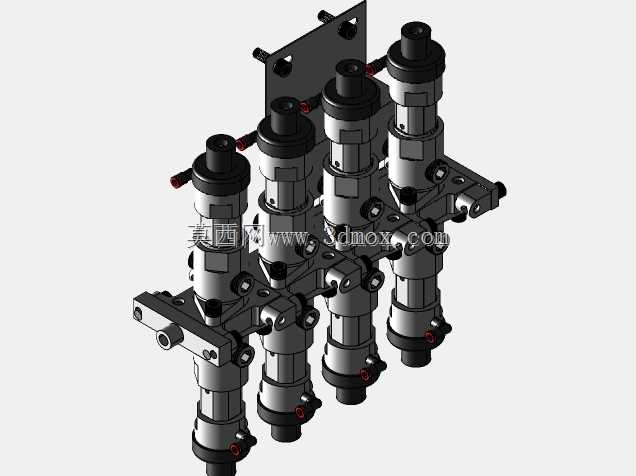

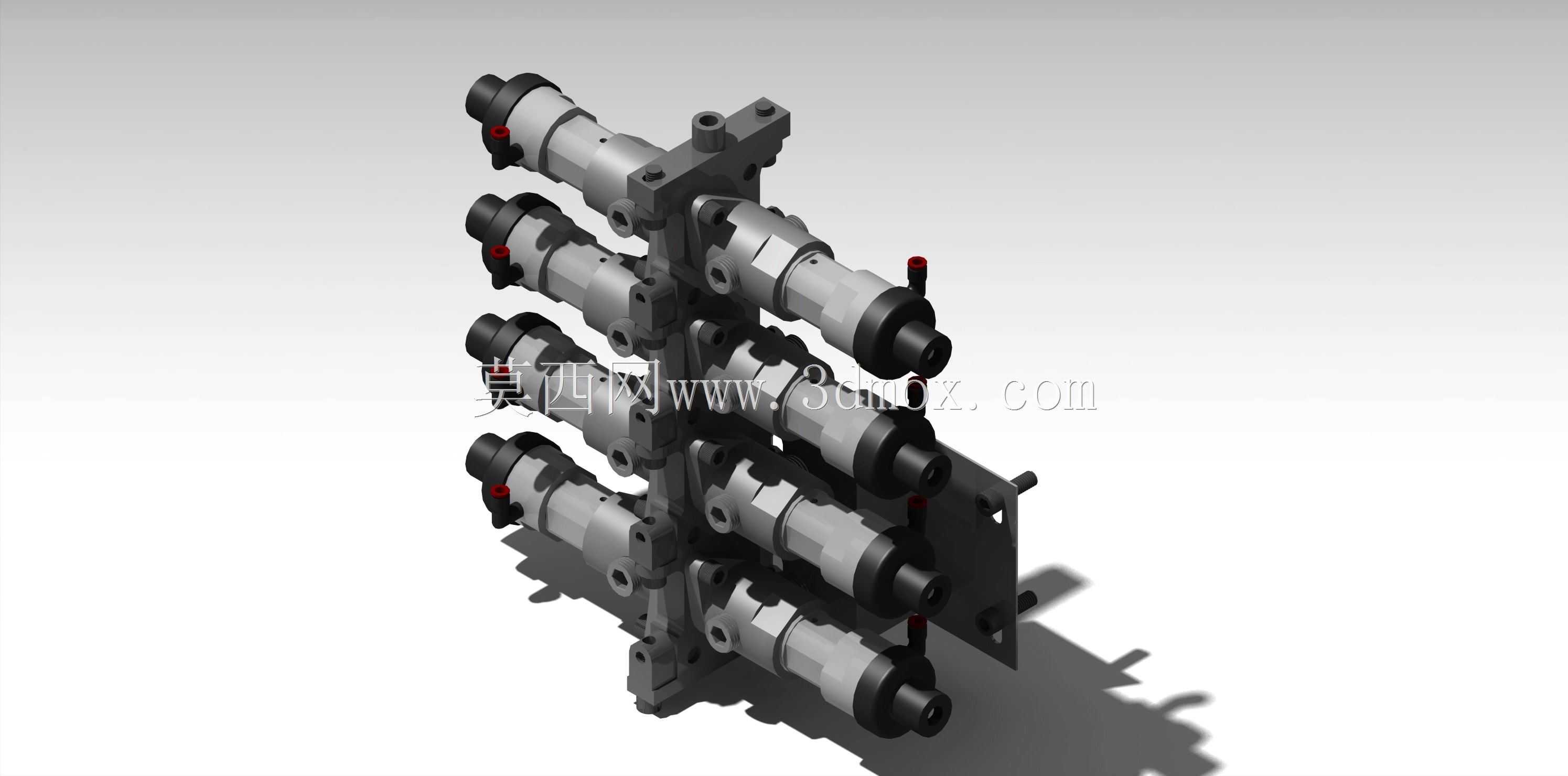

　　从结构上看，单体阀芯采用细长圆柱式布局，端部设置驱动与指示部位，侧面保留介质接口；多只阀沿基板分层排列，形成两列或多列矩阵式安装。基板承担定位、支撑和接口汇集作用，板面预留安装孔、侧向固定耳及管路连接边界，便于整体固定在喷涂机器人侧挂支架、换色柜内壁或供漆站机架上。阀件之间留出扳手空间和管路折弯半径，检修时可单独拆卸某一通路，不必拆散整个阀岛。端部黑色段对应执行或密封区域，金属筒体承受管路压力，侧向小接头用于控制气路或辅助回路，整体外形在保证流道通径的前提下尽量压缩宽度，以适应喷涂设备周边有限的安装空间。

　　设计这类阀组时，首先要处理的是流道死区问题。涂料和催化剂黏度较高，若阀腔存在扩大腔、滞留台阶或长盲段，换色后残料不易被清洗溶剂带走，下一批次就可能出现颗粒、色点或凝胶。建模时需让内部通路尽量短而顺直，接口过渡处控制突变，阀座关闭区域保持明确截断线；外部管路则沿阀组侧面集中走线，减少弯头数量。多路并排布置还要考虑相邻阀的热影响与振动干扰，基板厚度和加强筋位置需保证在压力脉动下不产生明显变形，安装孔周围设置足够承压面，避免长期受力后松动。

　　功能实现上，各阀既可独立动作，也可按配方联动：喷涂前打开主色料与催化剂通路，按比例向混合管供料；换色时先切断原料，再通入清洗溶剂和压缩空气吹扫，随后切换至下一颜色通路。对于变色剂或催化剂这类小流量介质，阀门口径和行程不必过大，但关闭密封性要求更高，一旦内漏，会使固化剂持续进入主料管路，造成胶化堵管。阀端的指示结构能帮助现场人员判断开闭状态，控制接口集中在一侧，也方便与气动电磁阀箱或PLC输出点位对接。

　　安装边界方面，阀组整体呈立式矩阵形态，基板后方为主要承载面，周围需预留管路插拔、接头紧固和单体阀抽出的空间；前端阀芯驱动部分不能紧贴柜门，以免影响动作和散热。侧向介质接口应与软管内径、接头螺纹规格匹配，管路固定点靠近阀组，避免设备往复移动时软管重量拉拽接口。选型时还要结合涂料磨蚀性、清洗溶剂相容性和工作压力确定密封材料，流道表面粗糙度越低，越有利于降低挂漆和清洗频次。三维结构设计阶段需同步核对阀件间距、接口高度、紧固件工具空间以及基板与机架的干涉关系，使这套阀组在供漆系统中既能完成快速换色和助剂控制，又能降低清洗损耗与维护停机时间。
