异步电机多层阶梯式绕线盘结构设计

　　在中小型异步电机的批量生产与绕组维修环节，绕线盘是承载漆包线、完成线圈规整缠绕的核心工装部件，直接决定绕组排线的整齐度、线圈成型尺寸精度，进而影响后续嵌线工序的作业效率与电机最终的电气性能。这款绕线盘采用阶梯式多槽位一体化结构设计，区别于传统单槽绕线模的单一适配性，可同时对应同系列不同匝数、不同线径的绕组绕制作业，减少换模频次，适配小批量多规格的电机生产或维修场景。

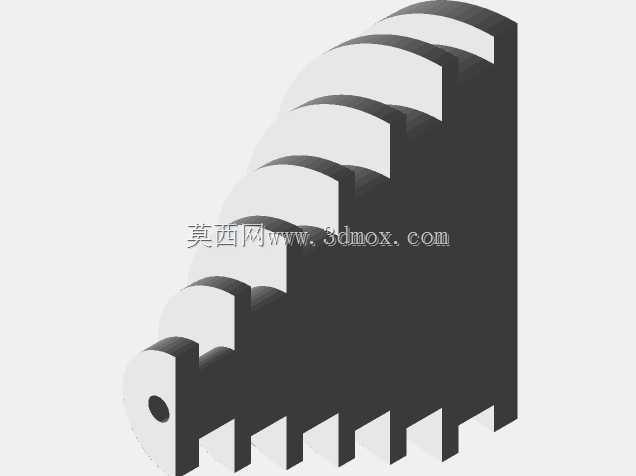

　　从结构功能来看，绕线盘主体沿轴向设置多层等距排布的挡边，相邻挡边之间形成独立的绕线槽位，每个槽位的宽度经过精准核算，刚好匹配对应规格漆包线的排线宽度，绕制过程中漆包线不会出现跨槽、乱线的问题，绕制完成的线圈无需额外整理即可直接进行绑扎、脱模作业。绕线盘一端设置带中心定位孔的安装轴头，中心孔的尺寸公差按照绕线设备主轴的配合精度设计，安装后径向跳动量控制在极小范围内，避免高速绕线时出现抖动导致排线不均的问题；轴头侧边设置的定位销孔，可与绕线机主轴的驱动销配合，传递绕制扭矩，防止绕线过程中盘体与主轴发生相对滑动。

　　设计过程中，首先结合目标系列异步电机的定子绕组参数，核算每个线圈的匝数、漆包线外径、线圈展开长度，以此确定每个绕线槽位的有效深度与轴向宽度，槽位深度预留15%的余量，避免绕制满匝后漆包线高出挡边造成剐蹭。挡边的厚度经过刚度校核，在绕制最大线径漆包线、满匝张力状态下，挡边不会出现侧向变形，保证线圈的轴向尺寸一致性，避免后续嵌线时出现线圈过宽无法嵌入定子槽的问题。绕线盘的外轮廓采用圆角过渡处理，所有与漆包线接触的棱边都做了倒钝处理，防止绕线过程中尖锐棱边刮破漆包线的绝缘层，造成绕组匝间短路的隐患。

　　从安装边界来看，这款绕线盘的整体轴向长度适配常规台式绕线机的主轴安装行程，最大外径不会超出绕线机的回转作业范围，安装时无需对现有绕线设备进行额外改造，直接替换原有绕线模即可投入使用。绕线盘的脱模斜度经过合理设置，绕制完成的线圈绑扎后可顺利从槽位中脱出，不会出现卡滞、拉扯线圈导致线匝散乱的问题。在实际使用场景中，这款绕线盘不仅可用于异步电机定子绕组的绕制，也可适配小型变压器、电磁阀线圈等同类电磁元件的绕线作业，通过更换不同槽位的适配隔套，还可进一步拓展适用的线圈规格范围。盘体的材质选用兼顾耐磨性能与结构强度的工程材质，长期反复使用不会出现槽位磨损、挡边崩缺的问题，使用寿命远高于传统木质或薄铁皮制作的简易绕线模。绕线作业时，漆包线从放线架引出后，通过导轮对准对应槽位，设定好绕线匝数与张力参数，绕线机带动盘体转动即可自动完成排线，多层挡边的结构相当于集成了多个单槽绕线模的功能，一次装夹即可完成同一电机不同极相组线圈的绕制，大幅减少绕线过程中的辅助作业时间，尤其适合电机维修门店、小型电机生产车间的多规格作业需求。
