电机定子绕组焊接结构三维数模

　　该数模围绕电机定子总成展开，完整还原了环形定子铁芯、分槽绕制绕组、端部接线以及不同相序引出线的空间关系，适合在电机结构设计、绕组工艺验证、装配干涉检查和教学演示中使用。定子作为电机实现机电能量转换的核心部件，其结构直接影响磁路闭合、线圈固定、绝缘距离、散热路径以及后续与转子、端盖、机壳的配合。

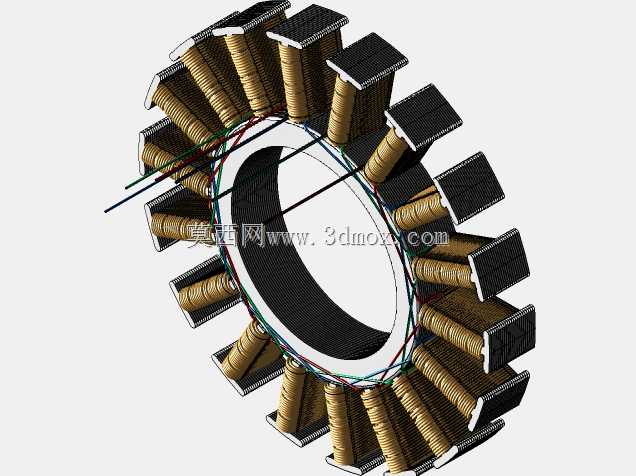

　　从实际用途看，这类结构常见于伺服电机、无刷直流电机、永磁同步电机以及小型驱动电机的开发阶段。工程人员在进行整机布置时，需要确认定子外径与机壳内腔的配合边界，内孔与转子外圆之间的气隙区域不能被绕组端部、绝缘件或接线结构侵入。模型中环形铁芯形成主要磁通通道，周向均匀分布的槽位用于容纳线圈，黄色绕组部分体现了多匝线圈在槽内和齿部外侧的排布，灰色叠片结构则表现出铁芯由薄硅钢片叠压而成的特征。

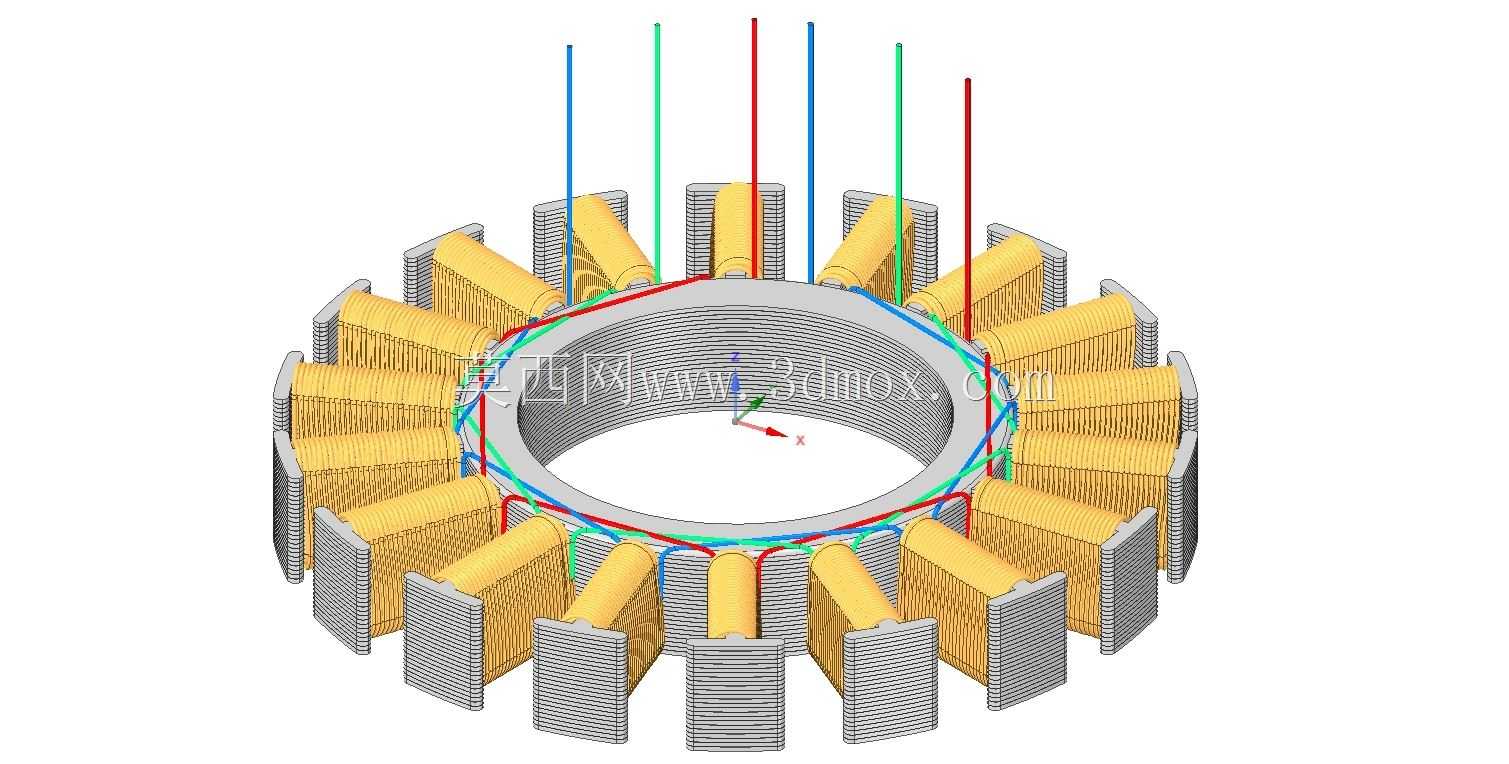

　　绕组端部是建模和工艺审查的重点。线圈从槽内伸出后，需要在定子两端完成跨槽连接和相序组合，若端部高度控制不当，会与端盖、轴承室、转子平衡块或壳体台阶发生干涉。数模中将红、蓝、绿等不同颜色的引出线独立表达，便于识别三相绕组或多组接线的走向，也能用于检查线束弯曲半径、焊点位置和端部绑扎空间。实际生产中，端部整形、浸漆、绝缘纸包覆和引出线固定都依赖这一区域的尺寸余量。

　　设计思路上，定子结构需要同时兼顾电磁性能与机械可制造性。铁芯齿部宽度、槽口形状和槽满率决定铜线装填能力；绕组跨距、接线方式和出线方向影响电机反电动势、转矩波动及控制匹配。模型没有把定子简化成单一圆环，而是保留了槽楔、线圈分层、端部弧线和引出线等细节，使结构工程师能够在三维环境中直接测量轴向伸出长度、周向占用角度以及焊点之间的安全距离。

　　安装边界方面，定子外圆通常作为与机壳压装或热套配合的基准面，内孔则与转子形成同轴关系。设计时应保证铁芯端面到绕组最外侧端点留有足够轴向空间，引出线穿出机壳的位置要避开加强筋和紧固螺钉。焊接接头区域需要预留工装夹持位，避免焊头与相邻线圈接触；多根导线汇聚处还要考虑绝缘套管、热缩管或接线端子的占用。通过该数模，可以在投入样机前发现端部过高、引线交叉、焊接空间不足等问题，从而减少反复修模和工艺返工。
